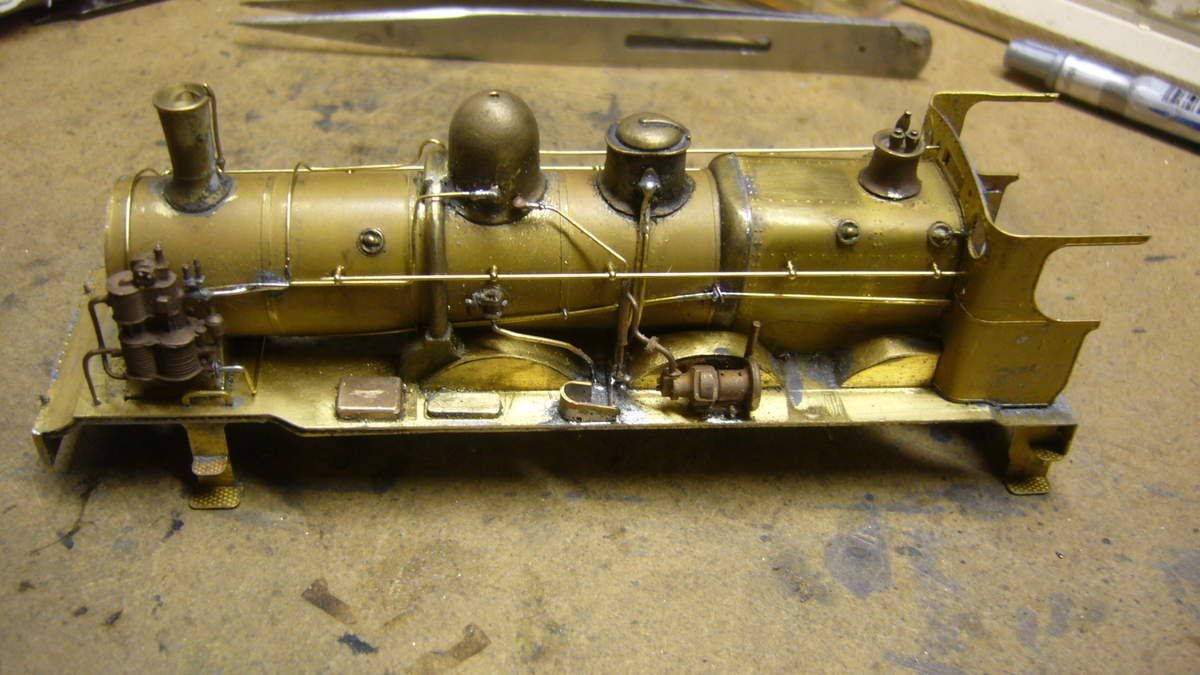

Les travaux se poursuivent sur la loco qui vient d'être équipée de sa pompe bi-compound et des conduits de vapeur latéraux

620

620

Comme le signalait le fabricant du kit, on sombre vite dans le blues du plombier!!

En effet, cette loco fourmille de tubulures, robinets, mains montoires, rambardes, graisseur, barre de relevage dont la mise en oeuvre nécessite des heures de travail et une patience à toute épreuve.

617

617

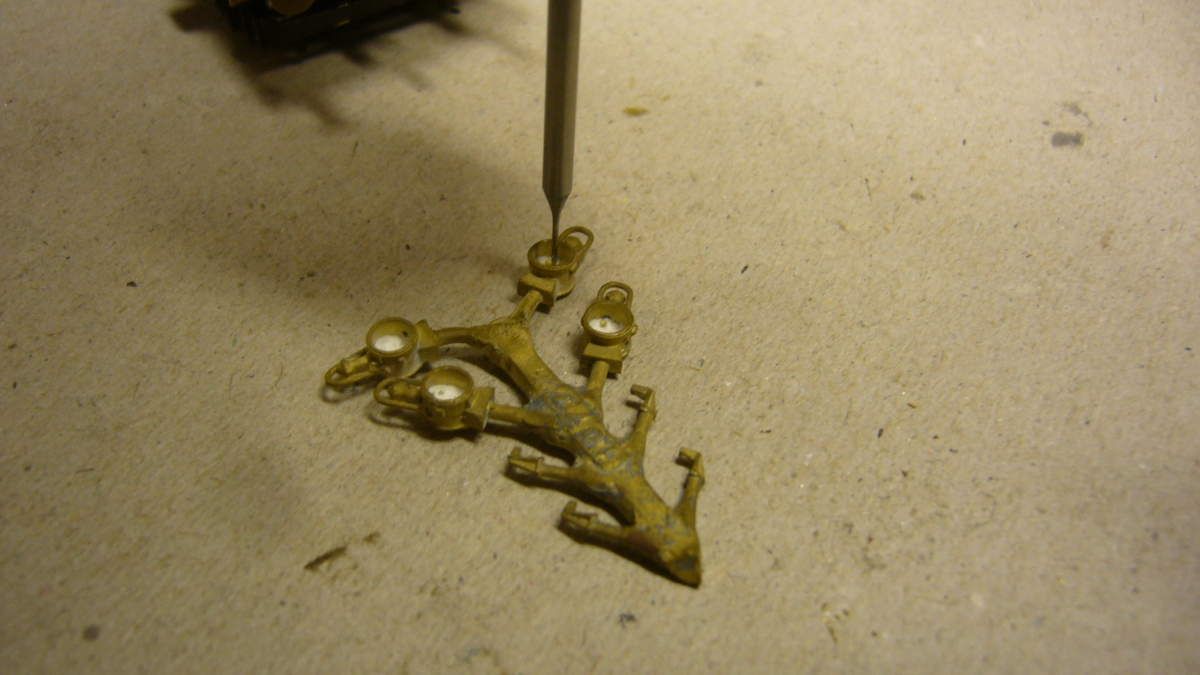

Exemple, ces robinets coudés qui seront à installer sur le dôme dont les extrémités minuscules doivent être percés à 0,4 mm pour introduire et souder le tube de même diamètre. Sans une mini perceuse à colonne précise et des forets au carbure, opération quasi impossible!!!

618

618

Le cheminement des tubulures est également un casse tête, elles doivent être mises en forme en respectant tous les contours de la chaudière et doivent être soudées préalablement sur leur support.

621

621

La pose des rambardes intervient en dernier, j'ai d'abord positionné les supports en laiton puis introduit un fil de 4 dixième dans les orifices. Pour ne pas empâter ces pièces minuscules avec de la soudure, je les ai fixées avec un point de colle cyanolit. Par contre, toutes les tubulures, graisseur, chapelles, pompe sont soudés sur leur support (chaudière et tablier)

622

622

A ce stade d'avancée des travaux, je peux poser la porte de boîte à fumée dont les 3 éléments ont été préalablement assemblés. Elle sera ensuite complétée des équipements prévus par le constructeur.

623

623

Notamment le volant d'ouverture de la porte et les rambardes de manipulation.

624

624

l'abri doit être équipé de son buffet, une pièce en bronze qui ferme le foyer et qui sera complétée des nombreux volants de commande après mise en peinture. Deux petits tabourets sont présents et doivent être mis en forme puis soudés sur les faces internes de la cabine.

646

646

Un platelage est ensuite ajouté dans l'abri, puis la toiture après mise en forme, ainsi que deux barres mains montoire en fil laiton de 4 dixième

643

643

Les injecteurs ont été fixés sous l'abri derrière les marches d'accès

642

642

La turbo dynamo comporte un support qui est relié à un tube coudé débouchant dans l'abri.

639

639

Enfin, la pose des tampons de type Nord termine l'équipement de la loco. Enfin, presque, car en consultant la notice, on trouve encore quelques accessoires oubliés qu'il faudra installer, sans doute après les travaux de peinture.

644

644

La fixation du corps de la loco sur son châssis se fait par deux vis et nécessite la dépose du carter. A ce stade, il faut vérifier que le tablier soit bien en appui sur le châssis.

649

649

J'ai prévu d'installer des lanternes fonctionnelles, ce qui nécessite de les percer avec un foret de 5 dixième pour loger des micro leds CMS pré câblées

650

650

La suite des travaux portera sur le tender moteur dont toute la partie mécanique est livrée fonctionnelle dans le kit. La caisse est constituée d'une pièce moulée en bronze qui facilitera grandement la construction du tender. Malgré un lest important prévu par le fabricant, je pense pouvoir installer un décodeur en aménageant la partie électrique prévue à l'origine en analogique.

A suivre
