la collection Atlas se poursuit avec l'autorail Billard A 75D dont la construction date de l'après guerre. Le modèle est plutôt bien reproduit hormis les échelles d'accès à la galerie qui sont surdimensionnées. Sa conception simpliste permet d'envisager une motorisation par transmission classique vis sans fin sur un seul essieu.

Il s'agit d'un ancien modèle produit par Roco dont la motorisation est encore très correcte, malgré le système de transmission par cardans à ressorts adopté par le constructeur à cette époque. Bien entendu, pas de prise NEM, et un système d'éclairage à base d'ampoules et conduits lumineux qu'il est facile d'améliorer. La photo ci-dessus montre la loco terminée équipée de feux réversibles blanc/rouge à base de leds.

La dépose de la caisse est aisée (déclipsage), et le démontage des principaux éléments s'obtient par dévissage

Les fils des deux bogies moteur ont été dessoudés de la platine, et le châssis métallique au premier plan sera découpé sur ses deux extrémités pour permettre l'installation de leds canon bicolores.

Celles ci sont soudées anodes/cathodes en parallèle, avec ajout de résistances de 4,7 Kohms sur les cathodes. Le positionnement sur un petit gabarit en CP percé de deux trous de 2 mm facilite l'opération.

les orifices de feux ont exactement le même diamètre que les têtons des leds canon (2 mm), il faut extraire les cabochons en plastique d'origine et réduire les embouts des leds canon par tronçonnage pour qu'ils ne dépassent pas des lanternes, ici test sur les feux rouges avec une pile de 9 V

idem avec les feux blancs

Sur cette photo, les cabines sont encore fixées sur le châssis, pour permettre la repose de la caisse, il est nécessaire de coller directement ces cabines à l'intérieur de la caisse, car les leds bloquent le passage. Le lanterneau est déclipsable et facilitera la connexion des feux sur le décodeur.

La platine d'origine peut être réutilisée, mais il faut supprimer le pontage des pistes extrêmes (captation du courant sur les deux files de roues) avec celles du moteur, ainsi que le petit condensateur qui shunte les bornes du moteur. Sur cette photo, nous voyons que le décodeur est positionné au milieu de la platine sur un adhésif double face, il restera à connecter les trois fils bleu, blanc et jaune pour l'éclairage des feux.

A ce stade, on peut refermer, le raccordement des feux peut se faire via le lanterneau ouvert

L'une des traverses de choc a été équipée d'un attelage à choquelles et conduit

légère patine de la ligne de toiture, caisse, bogies. Les bandages d'adhérence totalement cuits par l'âge ont été remplacés. A noter que c'est parfois la cause de dysfonctionnement sur des locos anciennes, même lorsqu'elles n'ont pas ou peu roulé.

Terminé, la loco fait ses premiers tours de circuit en régime digital, le fonctionnement est très correct (qualité Roco!!!) et n'a rien à envier aux productions plus récentes.

Une dernière photo dans la traversée du viaduc attelée à un convoi de bi foudres de vin Electrotren

A +

La collection Atlas se poursuit avec cet autorail Als-Thom-Soulé dit "amphibie" Construit en 1939 en deux exemplaires, il était bimode et bicourant, ce qui explique la présence d'un pantographe. Dans la mesure où il pouvait également fonctionner en mode diesel, j'ai prévu de l'équiper d'un décodeur sonore qui sera logé dans le compartiment moteur, ce dernier étant largement dimensionné. Ce sera une première !!!

les différents éléments assemblés par vissage sont aisément démontables. Sur cette photo nous voyons que le compartiment moteur laisse beaucoup de place, c'est donc sur cet emplacement que seront installés le moteur et le HP du décodeur sonore.

J'ai souhaité remplacer l'affreux pantographe en plastique dont il était doté, ce qui nécessite de reboucher les fixations d'origine avec des petits bouts de rond de polystyrène de 1 mm de diamètre. Ils seront peints ultérieurement.

Il restait dans mes tiroirs un superbe modèle de panto 1500V de la marque Epure (aujourd'hui disparue je crois) Bien qu'il ne soit pas de type PO, il fera l'affaire, ce qui nécessite de repercer les supports d'isolateurs sur la toiture.

Les quatre isolateurs sont enfichés et collés sur la toiture

Bon, c'est quand même mieux!!!

Pour le motoriser, j'ai prévu d'utiliser un bogie (Léopold Halling) dont l'entraxe des essieux 30,5 mm est approchant de celui de l'autorail Atlas (32 mm) Une fois les flancs de bogies réinstallés, l'écart est très peu visible. La conception de ce bogie moteur assez plat permettra de loger au dessus le décodeur et son HP. Il convient d'ouvrir le châssis métallique en repérant la dimension du moteur dans sa diagonale, ce qui donne le diamètre du cercle tracé avec la pointe sèche d'un compas.

Une ouverture supplémentaire doit être réalisée de part et d'autre du cercle pour le débattement des volants d'inertie.

Les roues à l'échelle HO ont un diamètre de 9 mm, légèrement inférieures à celles qui équipaient ces autorails (10 mm en HO) Le kit L/H est monté sur un arbre pivotant en son centre qui permet de le fixer sur chaque côté du châssis

Malgré sa longueur importante, l'inscription en courbe est suffisante, d'autant que la caisse de cet autorail présente des jupes ouvertes permettant un débattement maxi des bogies.

Les flancs de bogies sont aisément détachables de leur ancien support (tenus par deux points de colle), il faudra  les repositionner sur le bogie moteur L/H

Mais avant, il convient de créer des points de fixation du bogie moteur, par ajout de petites pièces de CI mises en forme, percées et taraudées pour recevoir deux vis de 1,4 mm. En fait, on peut éviter cette opération lors de l'opération de découpage du châssis en adoptant le profil apparaissant sur cette photo.

C'est fait, le bogie est en place et son positionnement est correct . Une fois posé sur les rails, Il faut vérifier que la traverse de tamponnement de l'autorail se situe à la bonne hauteur comparée à d'autres modèles d'autorail (Picasso Mistral par exemple)

Pour la fixation des flancs de bogie, j'ai percé les extrémités du bloc moteur avec un foret de 8 dixième pour loger deux barres de laiton qui le traverseront de part en part (fixation par colle)

Les flancs de bogies sont percés sur leurs extrémités, et l'ensemble est collé avec le produit ci-dessous

Pour nos travaux de modélisme (fixation, réparation, modelage) il existe un kit présenté ici sur cette photo qui permet de réaliser solidement ces opérations sur tout type de matériaux. J'ai trouvé ce produit chez Carrefour et je dois dire qu'il est génial. Le principe est d'injecter avec une seringue de la matière adhésive (Soliq) sur les pièces à traiter (à droite sur la photo) et d'appliquer un rayon ultra violet durant 3 à 4 secondes (petit boitier équipé d'une lampe led UV au centre) lequel durcit instantanément la colle.

opération de consolidation pour positionner deux écrous sur le châssis et reboucher la surface fragilisée à et endroit.

Pour l'autre bogie, j'ai conservé le support d'origine en ouvrant une gorge un peu plus profonde à l'emplacement des essieux, foret de 2,1 mm pour permettre aux roues de tourner librement. Les essieux 9 mm sont des fournitures Limousin Modélisme Trains normes fines boudins RP 25. dont les pointes ont été tronçonnées. Pour positionner des lamelles de contact, j'ai réalisé deux petites pistes de CI  sur lesquelles seront soudées des lamelles de chrysocal

Le support du bogie capteur doit être réhausé par deux rondelles collées sous le châssis. Leur épaisseur doit être calculée en fonction de la garde au sol (ou plutôt au rail) du bogie moteur.

Les lamelles de contact sont traversées par une tige de laiton de 8 dixième qui sera soudée aux deux fils conducteurs situés sur le bogie, le tout étant soudé sur le CI. Au total, la captation de courant se fera sur les 8 roues de l'autorail, le bogie moteur L/Halling étant déjà prééquipé.

Les feux AV et AR seront réalisés avec des leds canon bicolores BTC/rouge, dont le corps a été peint en noir mat pour éviter une diffusion parasite, idem pour l'intérieur de la caisse.

Bien que peu visibles, les supports de fixation ont été arasés sous la toiture, ce qui permettra de loger un ruban adhésif de leds CMS pour l'éclairage de tout l'autorail. L'intérieur de la caisse doit également être repeint pour ne pas filtrer la lumière par transparence du plastique. Cette opération sera réalisée après démontage des vitrages.

Sur cette photo, les travaux sont bien avancés, j'en décrirai les étapes lors d'un prochain article. Le décodeur et le HP sont en place sur deux étages différents, au dessus du moteur, ce qui permet de faire les premiers tests de circulation sonore avant finition. C'est OK

A bientôt

Les travaux du jour portent sur l'installation de feux de fin de convoi sur un wagon citerne Esso Fleischmann. J'ai choisi ce modèle dont la conception du châssis m'a paru adapté à la pose de lanternes fonctionnelles, mais je pense que n'importe quel modèle peut faire l'affaire.

Les lanternes en métal sont issues d'un kit AMF, elles sont équipées d'un têton à l'arrière qui permet de les enficher dans la traverse de choc après perçage de deux trous de 1 mm de diamètre. Elles sont livrées avec deux micro leds CMS rouges câblées qu'il suffit de coller à l'intérieur des lanternes pré percées

J'ai confectionné deux lamelles de contact découpées dans une plaque de chrysocal et collées sur le moyeu central. Les fils cheminent à l'intérieur du châssis où ils seront connectés aux leds.

Un premier trou a été percé sous la citerne pour situer l'emplacement où seront logés un condensateur et un redresseur. Je souhaite en effet que le wagon puisse éclairer sous les deux modes d'alimentation (analogique ou digital) et quel que soit le sens de marche.

Le dessous de la citerne a été ouvert avec une mini lame de scie circulaire montée sur une perceuse dremel afin de loger à l'intérieur le condensateur (470 uf 25 V) et un mini pont redresseur. Les deux fils captant le courant sur les deux files de rails sont soudés aux bornes alternatives du pont redresseur, les deux autres fils + et - au condensateur polarisé et aux leds CMS en respectant la polarité le + sur l'anode et le - sur la cathode (ne pas oublier une résistance de l'ordre de 1 à 10 kohms selon l'intensité de l'éclairage souhaité)

Les lanternes ont été peintes en jaune jonquille et lorsque tout est bien sec, on peut poser les décalcomanies fournies dans le kit. S'agissant du dernier wagon d'un convoi, j'ai supprimé la barre d'attelage d'origine et installé un attelage à choquelles

Il ne reste plus qu'à réatteler le wagon au convoi. L'éclairage est bien stable et apporte une petite touche supplémentaire de réalisme au convoi. De plus, en régime analogique où la détection des cantons se fait par consommation de courant sur la voie, un dételage intempestif de tout ou partie du convoi est totalement sécurisé pour les trains qui suivent. En régime digital où le cantonnement est réalisé par ILS, on peut obtenir le même résultat en plaçant un aimant sous le dernier wagon du convoi.

A +

dernière production des éditions Atlas, l'autorail Renault ACB en livrée Nord, un modèle statique deux essieux qui vient de passer en atelier pour l'équiper d'une motorisation.

sa conception est des plus simples, deux vis à chaque extrémité pour démonter les trois éléments qui le composent

premier travail, créer des ouvertures plus grandes dans le châssis et le compartiment voyageurs pour le passage de roues de diamètre 10,40 mm, le moteur et sa transmission.

le moteur sera positionné sur l'un des accès voyageurs offrant le plus grand volume, ce qui évitera d'avoir à rogner sur les banquettes.

Le micro moteur est un modèle Escap 12V dont la particularité est une très grande inertie, ce qui évite l'installation d'un volant, opération qui serait délicate vu la taille réduite de l'autorail. Je n'ai pas les références, ayant acquis un lot de ces moteurs auprès d'un revendeur suisse particulier via Ebay. La transmission est classique par vis sans fin attaquant un pignon droit sur un seul essieu.

les essieux reposent sur les supports d'origine, niveau châssis, il faut les agrandir avec un foret de 2,1 mm de diamètre afin d'assurer un minimum de jeu, pour ce faire, il faut décoller les 4 flasques qui sont emboîtés dans le châssis, ils seront recollés ultérieurement. La captation du courant se fait sur les 4 roues par deux fils de maillechort de 4 dixième de mm soudés sur deux pistes isolées de CI de 1 mm d'épaisseur (collé sous le châssis)

A ce stade, il est possible de tester l'autorail en raccordant électriquement le moteur aux 4 roues en régime analogique. Le fonctionnement est excellent, il n'est pas utile de créer des bandages d'adhérence, vu le faible poids de l'engin. Je peux passer aux étapes suivantes. Les flasques supportant les essieux peuvent être recollés.

les deux colonnes de fixation de la caisse au châssis ont été arasées sous la toiture car très visibles de l'intérieur de l'autorail lorsqu'il sera éclairé. Toutefois, j'ai maintenu leur base sur qq mm pour pouvoir visser l'aménagement intérieur sur le châssis

Pour l'éclairage intérieur, j'ai découpé une plaque de plexiglas de 2 mm d'épaisseur qui prendra appui sur les deux cloisons de cabine de conduite dont la hauteur a été réduite de qq mm, un ruban de leds cms a été collé en dessous. Sur cette photo, nous voyons les deux supports de colonne arasés qui servent à fixer l'aménagement intérieur par vissage.

L'aménagement intérieur et le sol ont été repeints, ainsi que les cabines de conduite équipées de conducteur. Pose de qq voyageurs. la plaque de plexiglas a été fraisée pour diminuer l'épaisseur de 1 mm afin d'accueillir le décodeur Lenz standard +

Cette opération est nécessaire sous peine de ne pas pouvoir reposer la caisse sur le châssis.

zoom sur le poste de conduite AV

et sur le poste de conduite AR, l'engin pouvant circuler dans les deux sens

Test d'éclairage intérieur, une résistance de 4,7 Kohms a été intercalée pour limiter la puisance de l'éclairage (touche F1 de la centrale) L'engin fait son premier tour de circuit en régime digital sans la caisse.....les voyageurs prennent l'air!!!!

Les bouchons faisant office d'optique de phare ont été supprimés en reperçant leur centre (2mm), j'ai introduit ensuite un tube de polystyrène de même diamètre dans lequel je vais installer des micro leds CMS câblées

la pose se fait par encollage (colle UHU méga strong and safe) coordonnées du fournisseur allemand

Ces micro leds sont à manipuler avec beaucoup de délicatesse, les micro fils ayant la fâcheuse tendance à se dessouder, prévoir un stock, car il y a du déchet!!!! dès qu'un seul fil est déssoudé, c'est fichu, le ressouder est une opération quasi impossible.

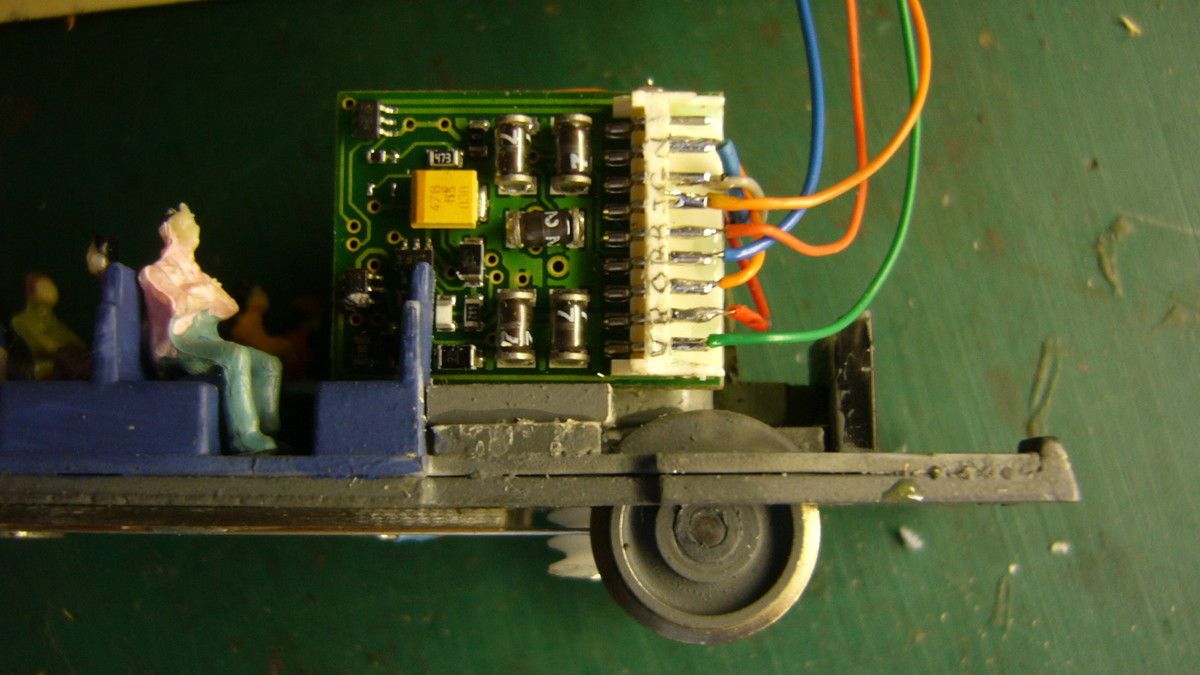

Le décodeur est en pace, il ne reste plus qu'à brancher les feux AV et AR

c'est fait, en intercalant une résistance de 2,2 Kohms sur chaque série de feux

çà marche, mais pas pour très longtemps, les fils très fins ne tardent pas à se dessouder.....il faut réouvrir la bête!!!!

En définitive, je n'ai pas réussi à utiliser la réversibilité des leds Blanc ton chaud/rouge, et après plusieurs heures à s'arracher les cheveux, du moins ce qu'il en reste, j'ai simplifié en ne retenant que les feux blancs AV et rouges AR quel que soit le sens de marche de l'autorail.

Disons qu'il ne sera appelé à circuler que dans un sens, tant pis!!!

j'ai souhaité rajouter des cerclages de phares qui seront collés sur les micro leds

et la pose d'essuie vitres de chaque côté des cabines de conduite.

Cette fois çi, j'ai traité la patine avec les produits interfer et humbrol ci dessus dont l'application peut être faite avec une brosse très souple, et passage d'un chiffon doux avant séchage complet. L'idéal serait d'utiliser un aérographe, mais dans ce cas, le masquage des vitrages ou bien leur démontage est indispensable. La patine délavée donne de bons résultats sur la caisse et la toiture, pour le bas de caisse et les organes de roulement, j'ai utilisé la patine crasse et le gloss oil stain.

aperçu avant passage d'un chiffon doux sur la carrosserie pour uniformiser le voile délavé.

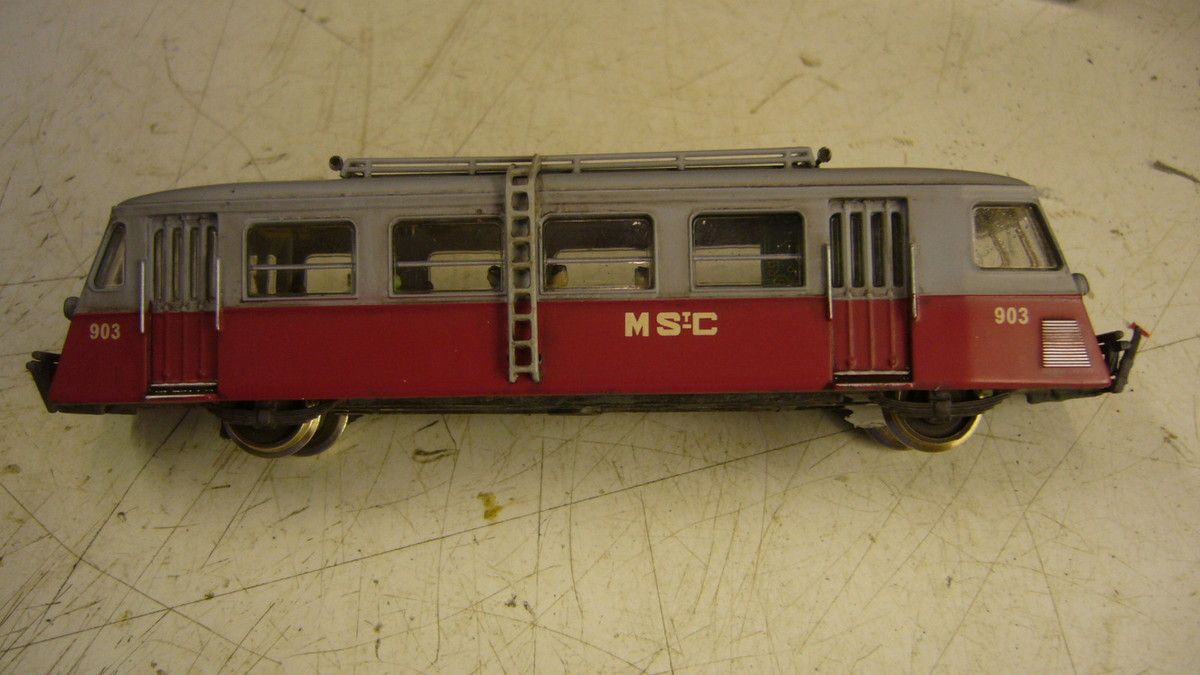

vue en élévation

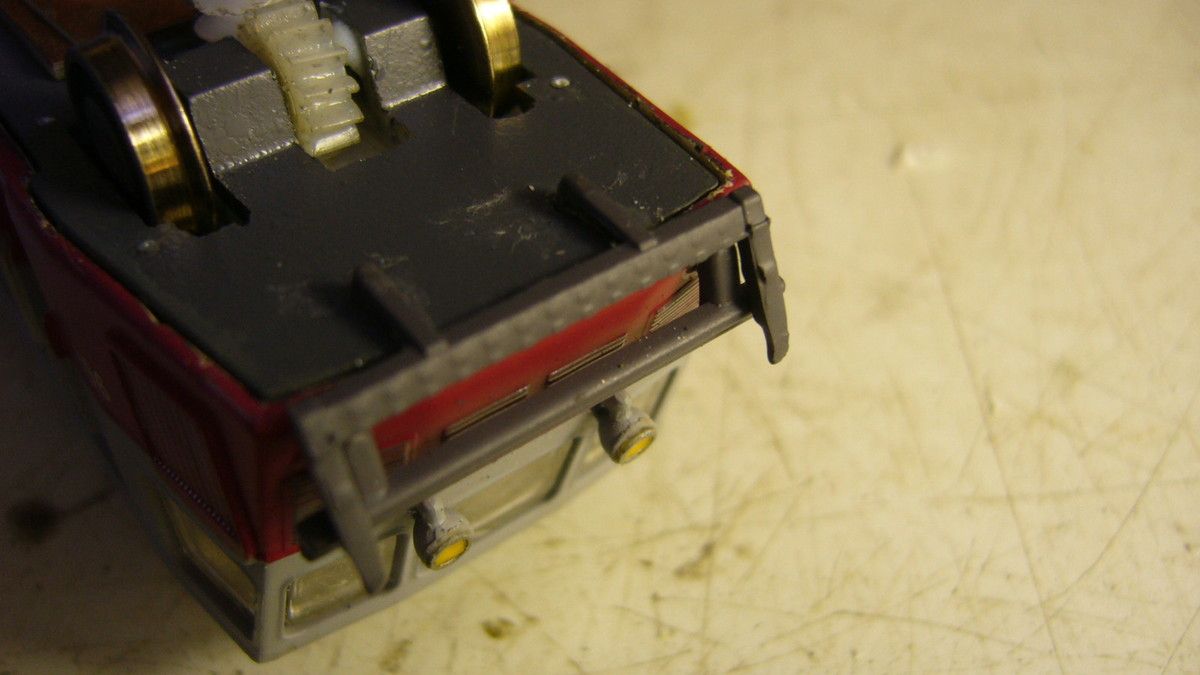

vue sous le châssis, le produit humbrol donne d'assez bons résultats pour la patine des organes de roulement, la transmission vis sans fin/pignon en nylon blanc n'est heureusement plus visible lorsque l'autorail est posé sur les rails, de même que l'aimant chargé d'assurer la détection de l'engin et la signalisation dans les deux régimes d'exploitation (analogique et digital)

A noter: la CV 5 (vitesse maxi) doit être ramenée de 255 (valeur d'usine) à 90 pour obtenir une vitesse réaliste de l'ordre de 90 à 100 km/h

Une dernière photo, bon pour le service!!
