30 août 2015 7 30 /08 /août /2015 17:30
948

948

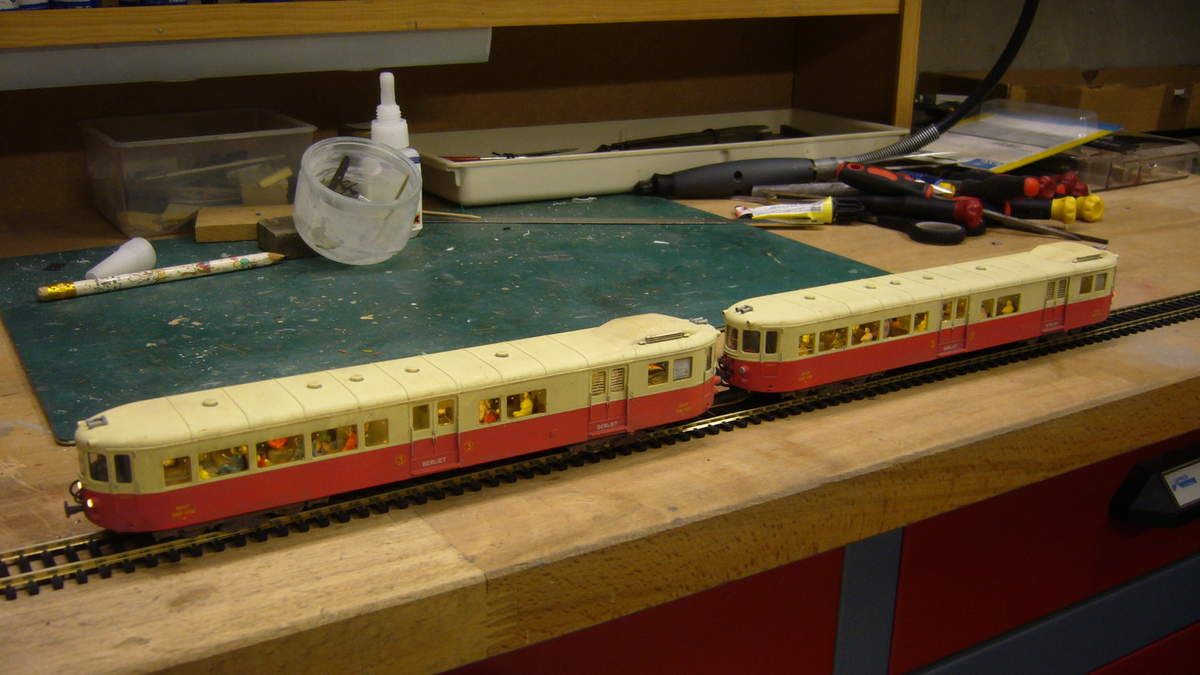

sur cette photo, les travaux sont terminés et je vais pouvoir tester le fonctionnement des deux autorails sur mon petit bout de circuit d'essai. En fait j'ai dû revoir l'équipement du bogie moteur et adapter des bandages d'adhérence sur les 4 roues motrices, maintenant, c'est OK.

926

926

je peux passer à la phase déco, préalablement, j'ai équipé l'élément moteur d'un décodeur fixé à la verticale sur une des cloisons de l'aménagement intérieur, l'ensemble des fils étant reliés à une barrette de CI, ce qui facilitera le câblage ultérieur pour l'éclairage intérieur et des feux.

Comme tous les modèles Atlas, il convient de repeindre en noir mat l'intérieur des caisses pour éviter une diffusion de l'éclairage intérieur et des feux au travers du plastique. Lorsque tout est bien sec, je repasse deux couches de peinture beige clair.

927

927

Les extrémités des feux des autorails seront équipés de leds bicolores BTC/rouge dont le corps a été peint également en noir mat

929

929

Les pattes des leds sont coudées puis soudées (anode centrale sur anode, idem avec les cathodes latérales en repérant bien la longueur des pattes qui déterminent la couleur), une résistance de 4,7 Kohms est ajoutée sur chaque cathode. Cette opération est faite avant la pose. Les feux factices doivent être repercés avec un foret de 2 mm

928

928

test d'éclairage avec une pile de 9V avant pose définitive des leds

930

930

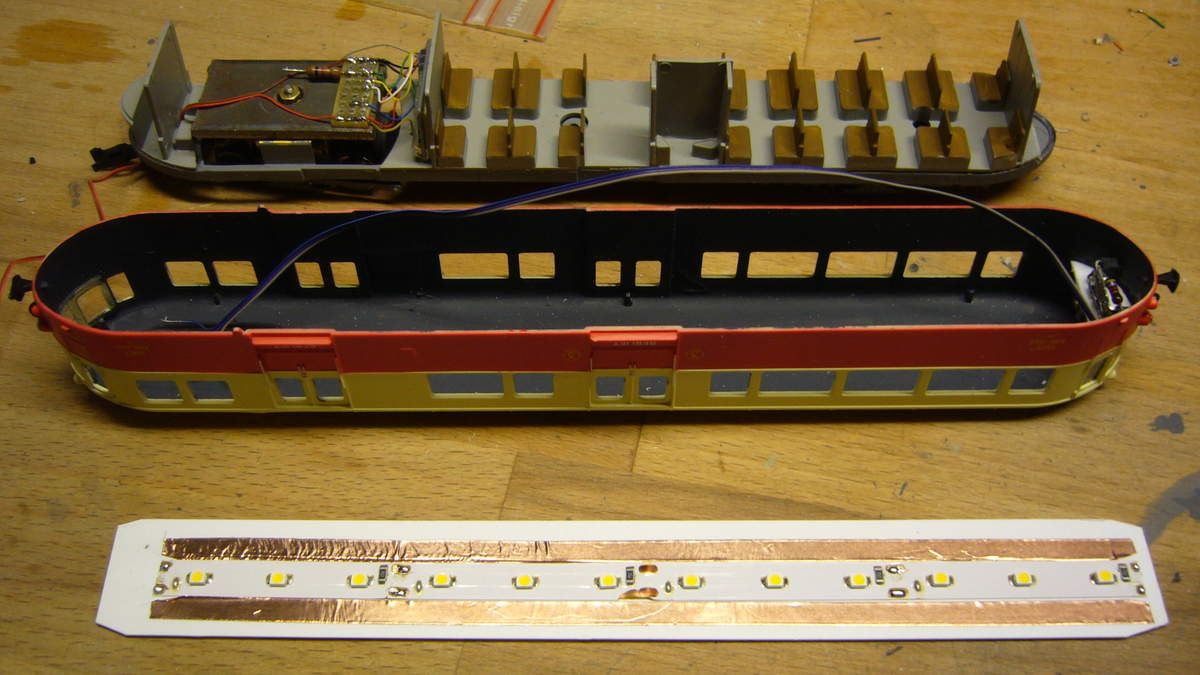

Pour faciliter la pose de l'éclairage intérieur et de l'alimentation des feux, j'ai découpé dans une plaque de polystyrène de 1 mm d'épaisseur un faux plafond sur lequel j'ai collé la rampe de leds CMS et deux pistes cuivrées qui traversent la longueur totale des autorails. Ce système permet de limiter la présence de fils qui seront connectés aux extrémités des caisses et à l'aplomb du décodeur.

932

932

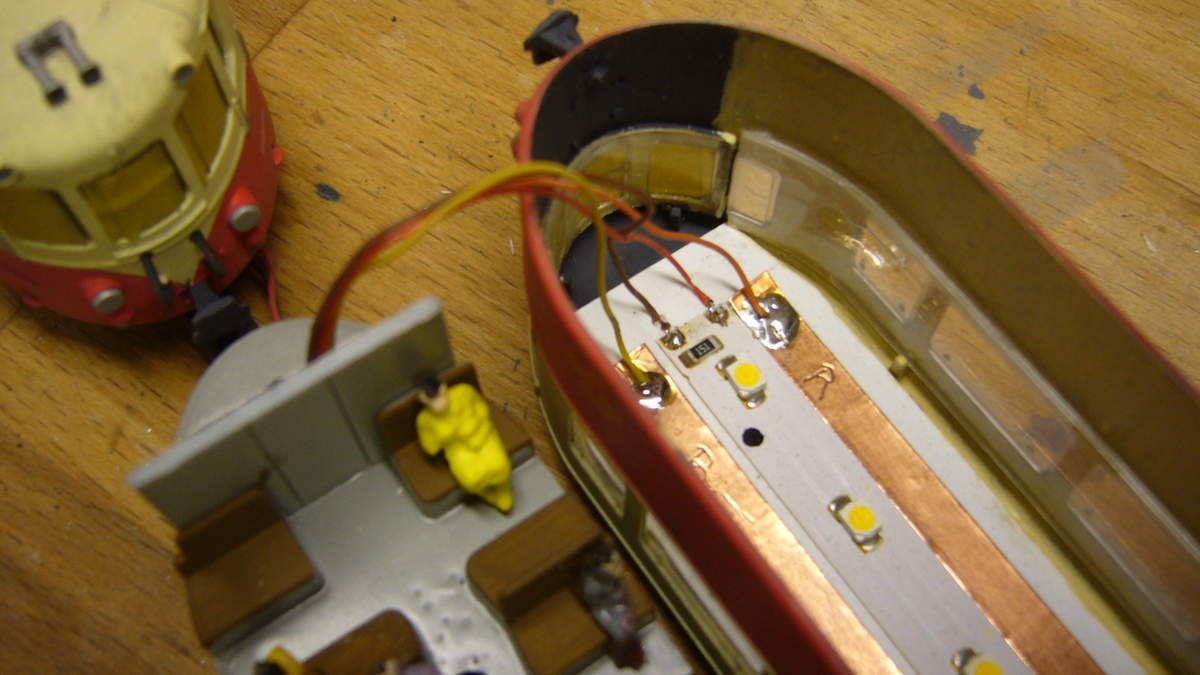

Sur cette photo, nous voyons le raccordement électrique des feux sur le plafonnier:

anode des leds sur le positif de la rampe de leds CMS

cathode = feux blancs

seconde cathode = feux rouges

Bien entendu, je n'ai pas prévu de feux sur les extrémités attelées des deux caisses, les engins devront circuler en permanence en UM, vu que seul un élément est moteur.

934

934

Les sièges on été été peints en brun clair et équipés de personnages assis. Au dessus de la bride du moteur, j'ai ajouté un lest (Jouef) et un petit circuit imprimé sur lequel viennent se connecter tous les fils. L'intérieur des caisses a été repeint en beige clair une fois les vitrages latéraux ôtés.



933

933

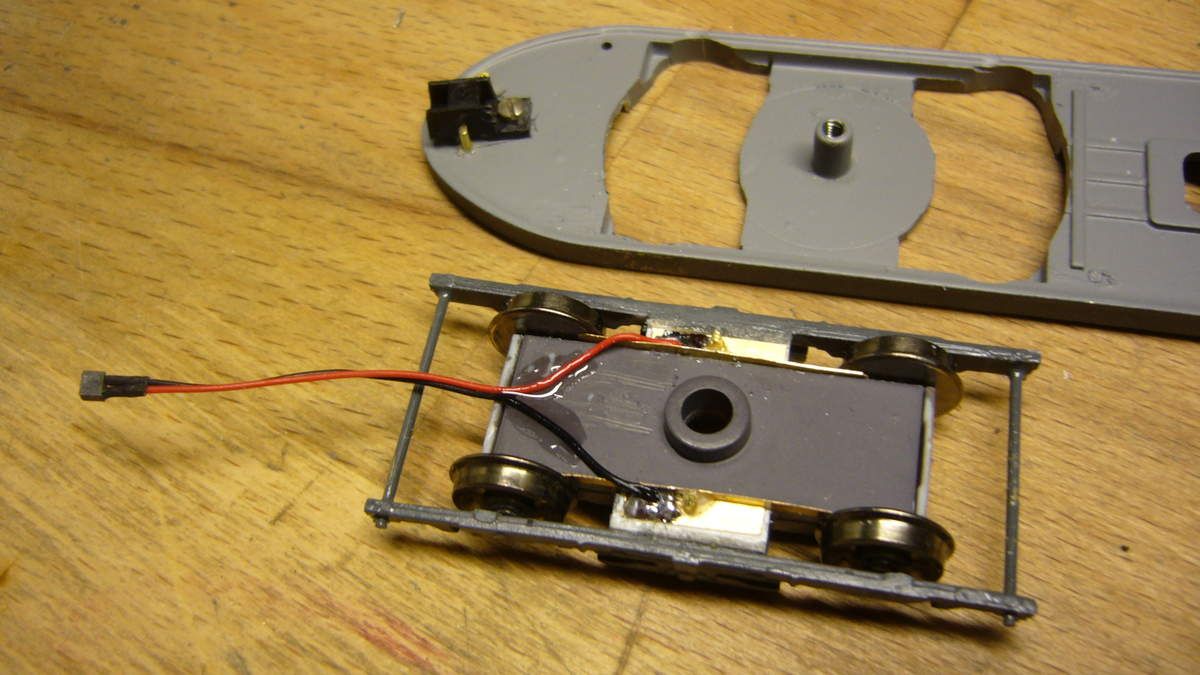

L'élément tracté a été équipé de lamelles de contact découpées dans une plaque de chrysocal sur l'un des bogies, il sera raccordé électriquement avec l'élément moteur par une micro prise tulipe pré câblée (fourniture Limousin modélisme trains) Attention à bien identifier les couleurs (rouge sur la file de droite et noir sur la file de gauche des roues dans le sens de la marche AV, sinon court circuit garanti) Le boitier d'attelage NEM est limité au niveau de sa rotation par deux petits taquets latéraux (fil de laiton de 1 mm)

940

940

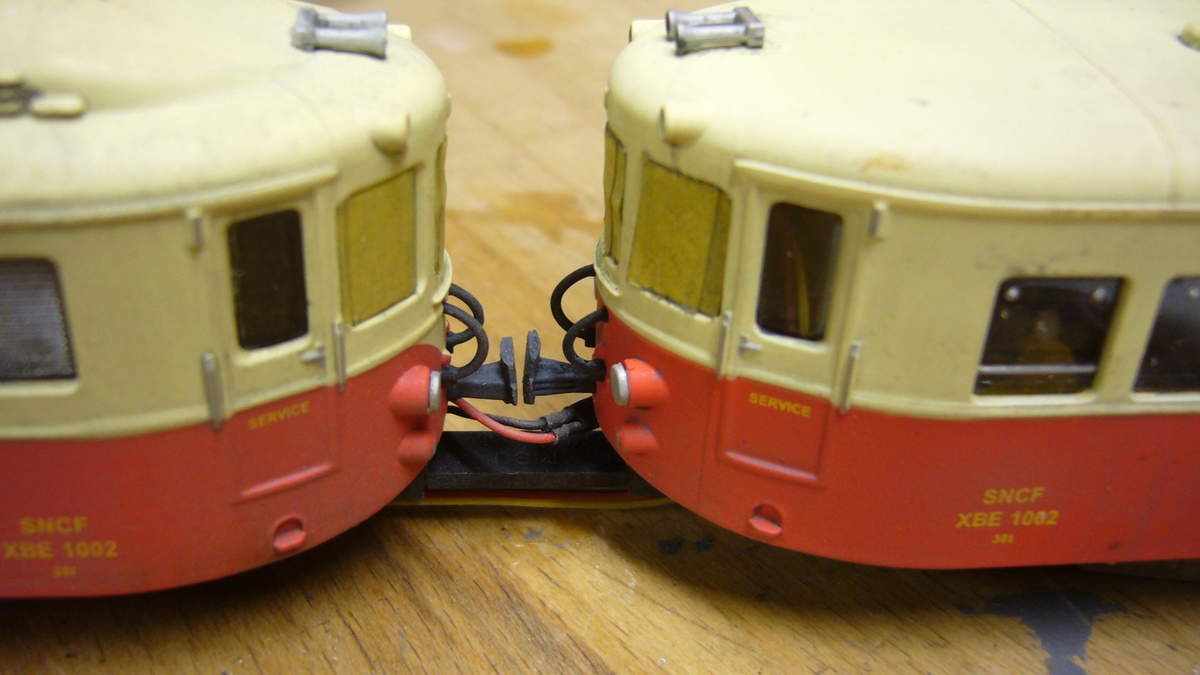

Le raccordement éléctrique avec l'élément tracté est fait avec un micro câble limande 4 conducteurs qu'il suffit de souder sur le plafonnier (attention d'inverser les pôles des cathodes des feux par rapport à celles de l'élément moteur) afin d'obtenir l'éclairage adéquat des feux BTC/rouges selon le sens de marche. Au total, il faut 6 fils pour obtenir un éclairage programmable de l'UM

941

941

Sur cette photo, nous voyons que le raccordement électrique reste discret, seuls, 2 fils sont visibles au dessus de l'attelage, les 4 autres sont sous ce dernier.

936

936

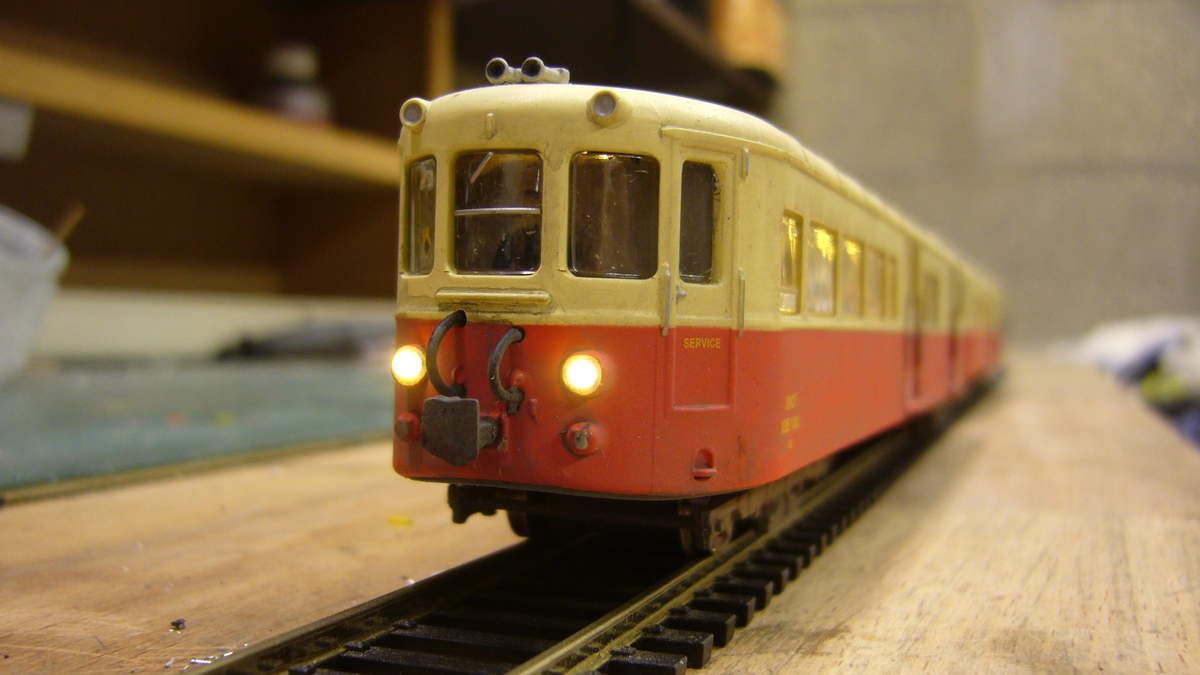

Avant de reposer les vitrages sur les caisses, j'ai réalisé une légère patine à base de lavis couleur crasse très dilué, avec une finition des bas de caisse et des bogies à l'aérographe (acrylique 20 Tamiya) Les vitrages des extrémités n'ayant pu être décollés, je les ai masqués avec du ruban adhésif Tamiya.

951

951

j'ai installé un chauffeur sur l'une des cabines de conduite, les premiers tests d'éclairage sont OK, je peux maintenant vérifier le comportement de l'UM sur mon petit circuit bouclé.

944

944

La circulation dans les deux sens de marche est parfaite, pas de patinage, l'intensité d'éclairage intérieur et des feux est bien atténuée par la présence des résistances (1Kohms pour l'ensemble du plafonnier et 4,7 Kohms sur chaque led canon)

957

957

J'ai ajouté des enjoliveurs de phares sur les feux fonctionnels

962

962

j'ai retenu un timon d'attelage rigide clipsé sur chaque boitier NEM, ce qui permet de maintenir par collage le câble limande qui relie les deux autorails.

961

961

Bon maintenant, il reste à créer un diorama pour faire évoluer mes locos dans un écrin plus attrayant......et encore beaucoup de modèles Atlas à motoriser, ce qui retarde un peu sa réalisation, mais le projet commence à prendre forme sur le papier!!!

A +



Partager cet article
Repost0
27 août 2015 4 27 /08 /août /2015 18:15
295

295

J'ai pu me procurer deux exemplaires de cet autorail Berliet issus de la collection Atlas, que je trouve particulièrement esthétique. Mon objectif est de les coupler en UM . La motorisation se fera sur une seule unité dotée d'un bogie équipé de bandages d'adhérence, l'autre étant remorquée ou poussée.

894

894

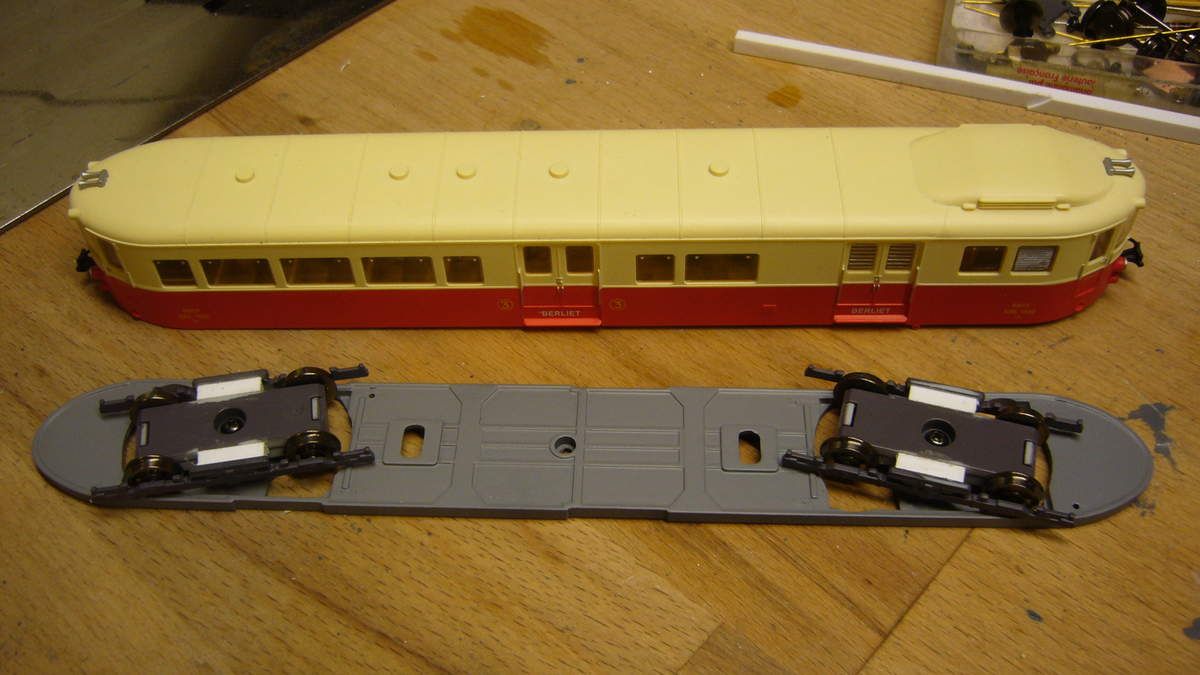

Le démontage des différents éléments par dévissage ne pose pas de problème, sur cette série, les flancs de bogies étant solidaires du châssis, il faut les décoller en prenant garde de ne pas les casser. (faire pression avec la lame d'un cutter ou d'un tournevis fin sur les deux ergots qui les maintiennent en position sous le châssis)

897

897

J'ai commencé par la remorque. Les essieux d'origine en plastique ont été remplacés par des essieux métalliques diamètre 10,5 mm (fourniture limousin modélisme trains) Il faut agrandir légèrement les paliers des bogies en repercant avec un foret de 2,1 mm les orifices, afin d'assurer un minimum de jeu. Le châssis doit être ouvert en quatre points afin de permettre la rotation des bogies sans blocage.

898

898

La longueur réduite de ces autorails permet une inscription dans des courbes de faible rayon, ici sur un rail Roco Line de rayon R5 (54 cm) mais il passera sur des rayons encore plus petits.

905

905

les flancs de bogies sont ensuite collés sur deux petites cales de 4 mm d'épaisseur en veillant à bien les positionner par rapport à l'axe des roues.

906

906

Sur ce modèle, la caisse affleure le châssis, ce qui ne gêne pas la rotation des bogies dont les flancs débordent sur des courbes serrées

907

907

Sur l'autorail motorisé, le bogie d'origine a été équipé de quatre paliers en laiton réalisés à partir de profilés en U plat de 3x1 mm (fourniture L'Octant) Ils sont percés avec un foret de 2,1 mm, puis positionnés avec la colle cyanolit 21 en veillant à bien respecter les entraxes. Le moteur est un classique Mitsumi équipé de deux vis sans fin (module 0,4) Les 2 essieux sont des modèles Electrotren de récup dont deux roues sur quatre sont équipées de bandages d'adhérence, elles seront toutes usinées au tour pour obtenir une meilleure adhérence sur le rail. Les pignons d'attaque sont des Roco de récup (BB nez cassé)

908

908

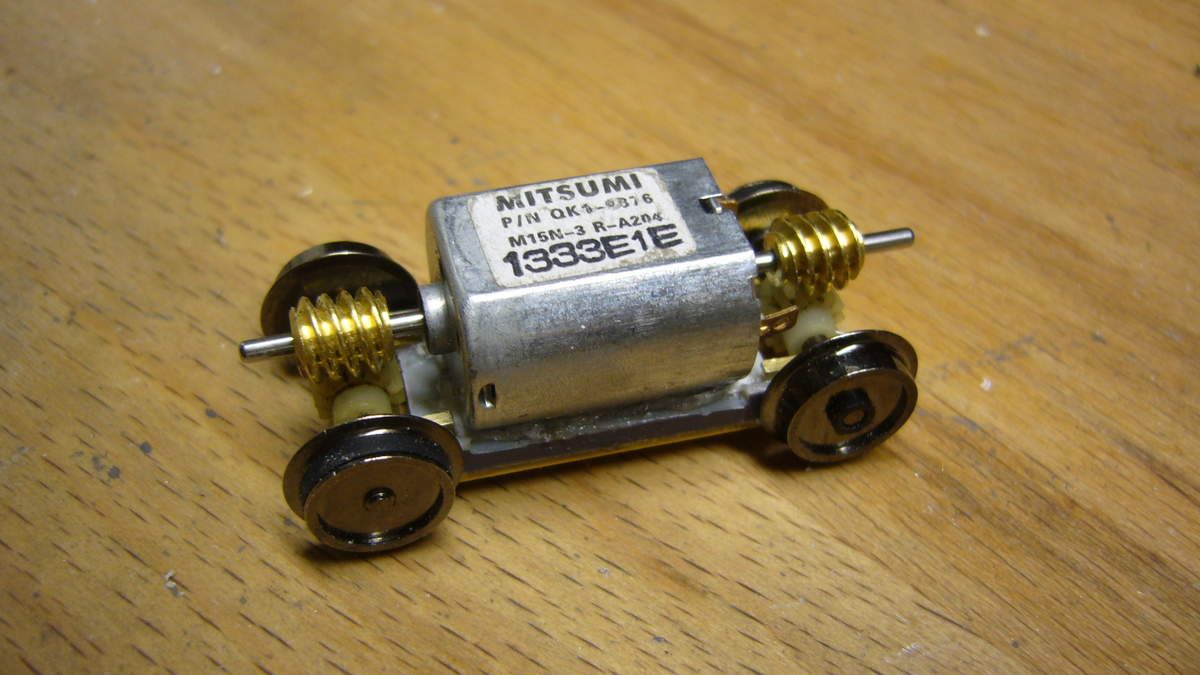

Le moteur est simplement collé à plat sur le châssis du bogie, sur cette photo, les bandages d'adhérence ne sont pas encore installés sur toutes les roues.

912

912

Il convient de consolider la structure en plastique du châssis de bogie Atlas pour le rigidifier, en collant deux traverses en laiton de 3x1mm (fourniture l'Octant) car à l'usage, la transmission vis sans fin/pignon serait défaillante.

911

911

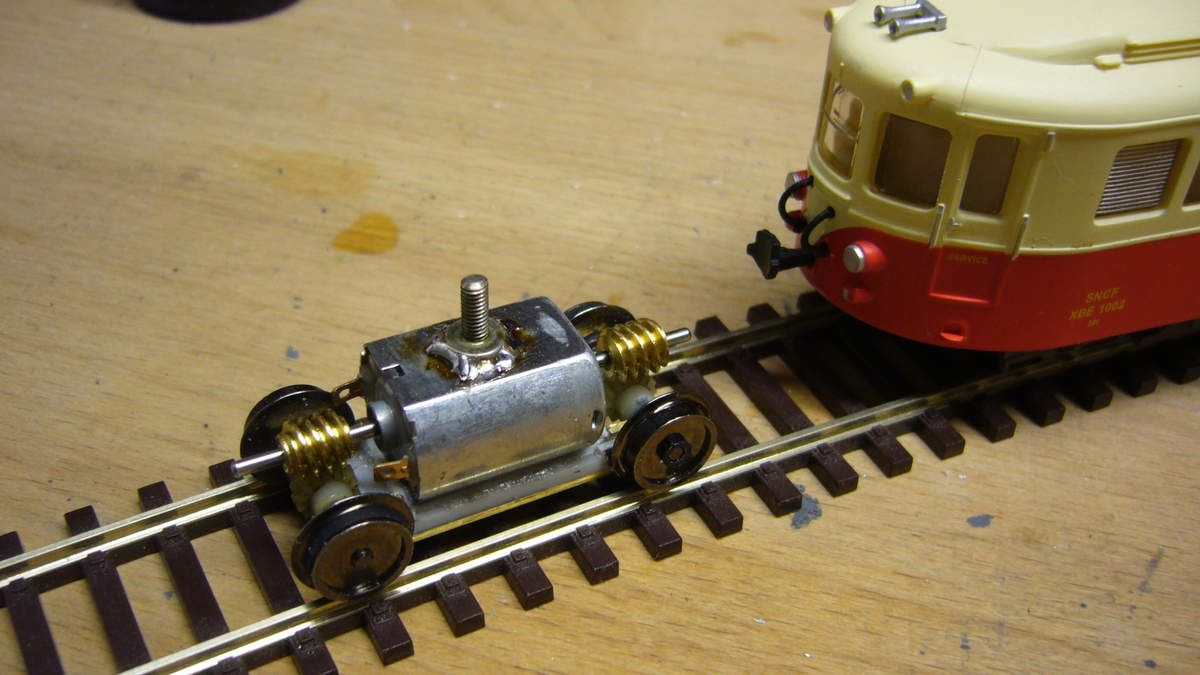

Pour la rotation du bogie, j'ai retenu une articulation sur un axe constitué d'une vis à tête plate soudée sur le corps du moteur. Il faut utiliser un fer à souder puissant, bien étamer les surfaces à souder et ne pas trop faire durer l'intervention au risque d'endommager le moteur.

910

910

le châssis doit être ouvert sur toute la surface du bogie moteur. J'ai réalisé un cavalier dans une plaque de laiton que j'ai collée sur les longerons. Sa hauteur doit être calculée pour obtenir une même garde au sol (rail) que l'autre élément à tracter.

915

915

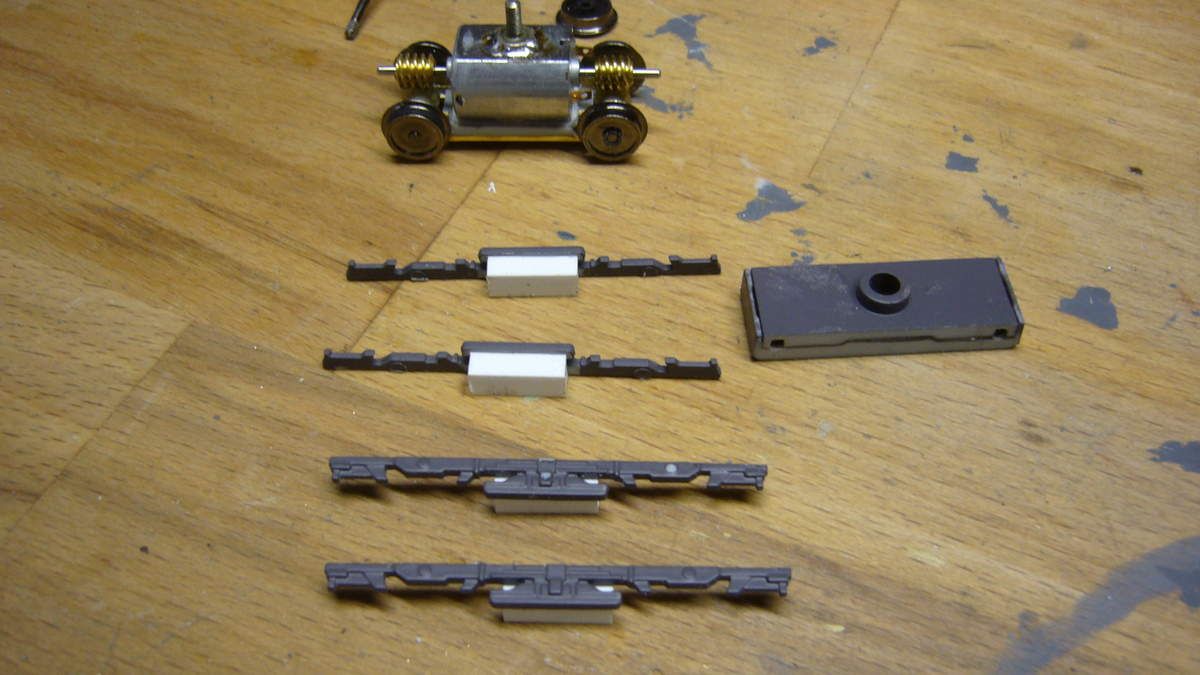

Les flancs de bogies sont positionnés à plat pour un collage précis des cales d'épaisseur. Sur cette photo, nous voyons également un support de bogie en l'état dont il suffit d'installer les nouveaux essieux avant la pose des flancs de bogie

réalisation d'une UM d'autorails Berliet RBD 250 Atlas

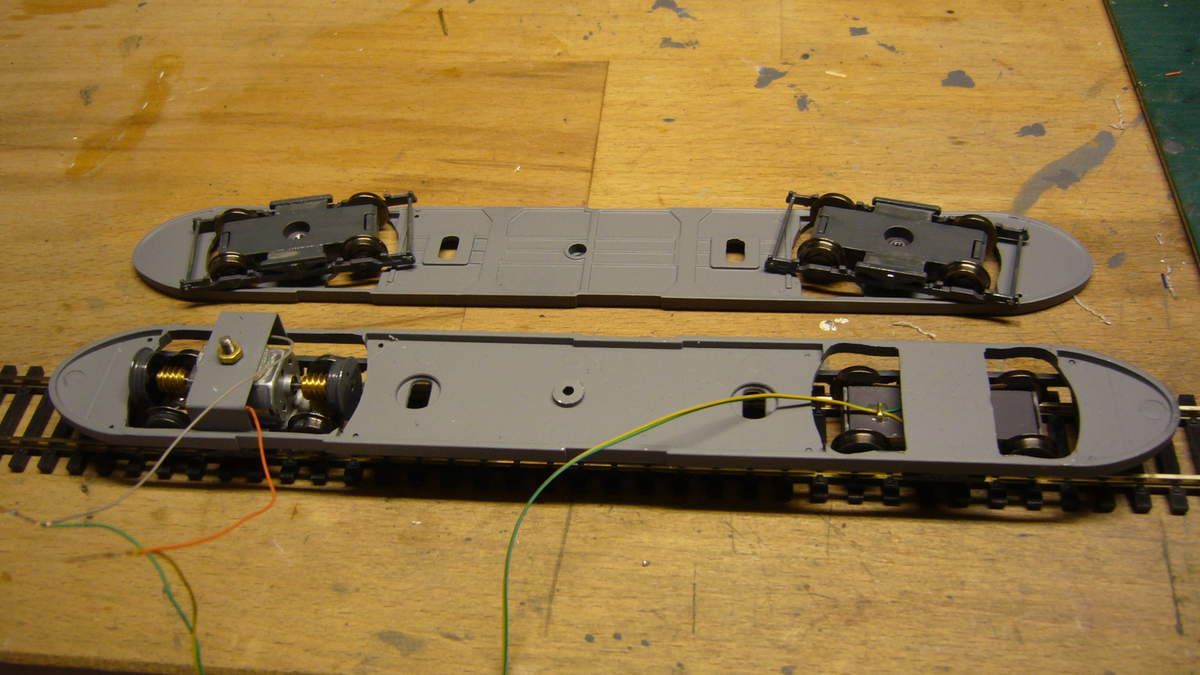

les éléments sont prêts, il reste à installer des volants d'inertie sur chaque extrémité d'axe moteur.

918

918

Pour consolider la fixation des flancs de bogies, j'ai ajouté des barres en laiton de 1 mm à chaque extrémité.

919

919

Le compartiment voyageurs peut être ensuite collé après découpe à l'emplacement du bogie moteur. Les fils de prise de contact du bogie porteur circulent sous le compartiment

920

920

La liaison entre les deux autorails se fait à l'aide de deux boitiers NEM fixés avec une vis de 1,8 mm sur chaque extrémité des châssis qui ont été percés puis taraudés. La conception d'un attelage central sans tampons sur ce type d'autorail évite l'utilisation d'un système à élongation variable.

921

921

En fait, n'importe quel type d'attelage peut convenir pour relier les deux autorails.

922

922

j'ai souhaité pouvoir démonter les flancs du bogie moteur, pour pouvoir le cas échéant remplacer les bandages d'adhérence sur les 4 roues motrices, cette opération s'est faite avec deux petites tiges de laiton enfichées dans le corps du bogie après percage 1 mm, il suffit d'écarter les flancs pour sortir cet élément.

Les prochains travaux porteront sur la digitalisation de l'élément moteur, l'éclairage intérieur des deux unités, ainsi que l'installation de feux réversibles BTC/rouge selon le sens de marche, puis la patine.

A suivre

Partager cet article
Repost0
19 août 2015 3 19 /08 /août /2015 08:48
896

896

seconde maquette retenue en vue de la réalisation d'un module dont le thème sera un ancien dépôt vapeur:

un petit entrepôt commercialisé par la firme Artitec, qui offre l'avantage d'une très faible emprise sur le réseau, dans la mesure où le bâtiment est destiné à être installé en fond de décor. La photo ci-dessus montre la maquette terminée, peinte et patinée, et positionnée sur un quai de chargement/déchargement que j'ai rajouté.

861

861

Bien que d'origine étrangère, l'architecture de cet entrepôt est assez représentative des bâtiments qui ont été construits en France. Comme toutes les maquettes Artitec, sa réalisation en résine est d'une grande finesse, bien sûr le plus gros travail réside dans la peinture, la patine et la déco. Ses dimensions 29x6 cm permettent de le loger même sur de tous petits réseaux.

864

864

Seuls les murs de facade et de côté du bâtiment sont présents dans le kit, ce qui m'a conduit à fermer l'arrière avec une petite plaque de médium de 3 mm découpée aux dimensions adéquates.

L'assemblage se fait par collage à la cyanolit. La toiture a été peinte avec un spray tamiya gris moyen avant la pose.

866

866

trois petites lampes extérieures issues de moulage seront remplacées par de vrais éclairages réalisés avec des leds canon dont le têton de 2 mm de diamètre déborde légèrement sur le mur.



867

867

Un petit local faisant office de bureau jouxte l'entrepôt

868

868

Une fois assemblés, les murs de l'entrepôt ont été peints avec une peinture acrylique beige Tamiya 55

870

870

Il faut ensuite peindre avec un pinceau très fin les différents éléments selon les indications fournies par le fabricant, tuyauteries d'évacuation d'eau et lanternes (zinc), rails de portes coulissantes (noir), conduites électriques extérieures (gris), portes (vert foncé)

872

872

J'ai ajouté également un éclairage intérieur à base de ruban de leds CMS ton chaud. L'intégralité des murs intérieurs ont été peints en noir mat, puis le lendemain en beige clair et blanc pour la toiture

878

878

Les portes ont été peintes en vert olive avec un spray Tamiya, le bâtiment a reçu ensuite un lavis très dilué dans du white spirit à base de noir, brun , boue, avec qq touches de vert mousse sur les parties basses de l'entrepôt.

879

879

Lorsque tout est bien sec, j'applique de la terre à décor en tamponnant avec une brosse sèche sur toute la surface du bâtiment, blanc, ocre, beige, vert, brun, noir

882

882

Il est utile d'avoir sous la main un assortiment de poudres de terre à décor de différentes couleurs, le résultat dépend largement d'un dosage judicieux. Rappelons qu'il est toujours possible d'accentuer ou d'atténuer les effets d'une patine avec ce procédé. Lorsque le résultat est jugé correct, il importe de fixer définitivement la patine avec un léger voile de vernis mat (spray Tamiya)

873

873

Il n'est pas prévu de quai pour cette maquette, j'ai souhaité en réalisé un dans une plaque de médium de 10 mm d'épaisseur avec ajout de bordures Peco dont j'ai réduit la hauteur de moitié par sciage à la mini scie circulaire Proxxon.

885

885

le quai déborde de 2 cm environ pour créer une zone de chargement/déchargement. Quelques palettes et ouvriers Preiser animent l'entrepôt, il sera complété ultérieurement d'une petite grue pour charger/décharger les objets volumineux.

799

799

Deux petites sauterelles destinées au chargement du charbon dans les locos (fabrication SAI) équiperont le dépôt

804

804

Un petit lot de poteaux télégraphiques a été mis en peinture, reste à définir leur implantation future sur le module à construire.

880

880

La patine du quai fera l'objet d'une finition plus soignée lors de l'installation sur le module, de même l'entrepôt recevra divers équipements intérieurs et extérieurs qui restent à acquérir.

Dans l'immédiat, l'objectif est de prévoir toutes les installations qui devront figurer sur le mini dépôt, de sorte à ne pas avoir de surprise lors de leur implantation sur une surface forcément réduite, rien de comparable avec mon ancien réseau biscatrain!!!

A suivre

Partager cet article
Repost0
13 août 2015 4 13 /08 /août /2015 18:20
824

824

Les travaux se poursuivent. Le sol de la cabine comportait des bulles venues du moulage de la résine, je l'ai recouvert d'une plaque de polystyrène collée peinte en gris clair. L'aménagement intérieur est issu d'un kit Faller, dont seuls certains éléments ont éte conservés et peints, notamment les leviers de bascule des aiguillages, deux bureaux, une armoire murale et des personnages Preiser. Les murs intérieurs ont recu une seconde couche de peinture (brun moyen) qui filtrent totalement l'éclairage (la résine étant particulièrement transparente lorsqu'elle comporte des surfaces peu épaisses)

825

825

Quelques objets ont été rajoutés sur les bureaux, l'objectif étant davantage de créer une ambiance que de restituer précisément les équipements qui se trouvaient dans la réalité.

826

826

Vu de l'extérieur, c'est suffisant pour créer une animation plausible.

828

828

J'ai souhaité ajouter un éclairage au dessus de l'escalier d'accès à la cabine, réalisé avec une led canon qui déborde sur l'extérieur de 1 mm, restituant le principe d'un plafonnier mural. Un cerclage complète l'installation.

830

830

le plafond intégré dans la toiture a été peint en blanc, avec un ruban de leds CMS ton chaud. l'ensemble du poste d'aiguillage a été peint en beige (Tamiya 55) en veillant à ne pas déborder sur les vitrages.

832

832

Un premier test d'éclairage de la cabine est réalisé, j'ai ajouté une résistance de 1 Kohms pour atténuer la luminosité

836

836

idem pour l'éclairage mural, le corps de la led a été peint en noir mat avant la pose.

837

837

une partie de la gouttière est venue de moulage, il faut ajouter la descente le long de la cabine, réalisée dans un rond de polystyrène de 1 mm de diamètre et mis en forme, puis collé sur la paroi.

839

839

La partie basse du poste d'aiguillage a été également équipée d'une rampe de leds CMS.

841

841

la patine a été réalisée par application d'un jus sale de peinture (noir, beige, brun) fortement dilué dans du white spirit en veillant à protéger les vitrages. Les portes et les hublots ont été collés après coup. Les gouttières et descentes peintes couleur zinc. La finition se fait par application de touches de terre à décor couleur ocre, blanc cassé, et vert mousse.

847

847

Il ne reste plus qu'à assembler la rampe d'escalier d'accès. Les marches doivent être inclinées une à une (pince plate) pour obtenir un plan horizontal avant de coller les trois éléments

849

849

ultime test d'éclairage

854

854

sans oublier l'identification du bâtiment qui vient d'être baptisé St JEAN Poste 1 à l'aide du tableur Excel avec impression sur étiquette auto adhésive fixée sur une petite plaque de polystyrène noir de même format. Quelques touches supplémentaires de terre à décor appliquée avec une brosse sèche et pose de l'échelle d'accès. Le poste d'aiguillage est prêt à être installé sur le futur module en cours d'étude.



A +

Partager cet article
Repost0
9 août 2015 7 09 /08 /août /2015 18:45
809

809

ARTITEC propose toute une gamme de maquettes réalisées en résine dont la reproduction est d'une grande finesse. Certains modèles peuvent aisément prendre place sur nos réseaux, leur architecture étant proche de ce qui a existé sur notre territoire national.

Je me suis intéressé au poste d'aiguillages de Frederiksberg qui offre entre autres l'avantage d'une emprise au sol modeste, à l'instar des modèles plus connus tels Jouef, MKD ou Faller, mon objectif étant de constituer dans les prochains mois tous les équipements nécessaires à la construction d'un dépôt vapeur ancien. Ce projet reste encore en phase d'étude, vraisemblablement sous forme d'un diorama constitué de plusieurs modules.

Par le passé, j'ai pu apprécier la qualité des productions de cet artisan. C'est donc avec plaisir que je redécouvre ces maquettes.

807

807

un plan en éclaté est fourni et la notice de montage en plusieurs langues dont le français est explicite.

808

808

Tous les éléments sont moulés en résine (aucune pièce en plastique), la découpe se fait au cutter avec une pointe effilée. L'escalier d'accès est en laiton photodécoupé.

810

810

Un gros travail d'ébarbage/limage doit être réalisé avant l'assemblage, pour un jointage parfait.

811

811

La partie inférieure est assemblée par collage (cyanolit) Les portes, fenêtres et hublots seront positionnés ultérieurement, lorsque toute la structure murale et toiture sera terminée, peinte et patinée. L'emprise au sol de cette maquette ne dépasse pas 16 x 5 cm (hors escalier d'accès), c'est dire qu'elle peut être installée quasi n'importe où

812

812

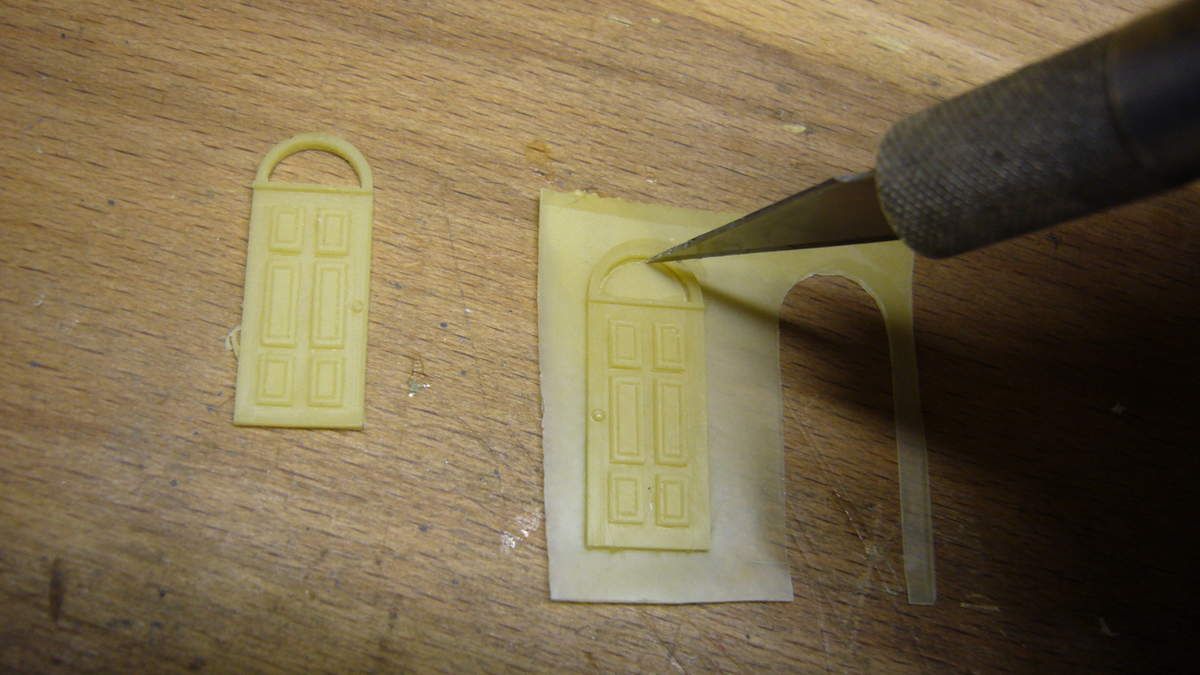

Les portes issues de la plaque de moulage sont découpées avec un cutter, les lucarnes sont ensuite ajourées. Veiller à ce que leur contour soit bien dressé, car ces éléments doivent ensuite entrer dans leur logement respectif.

813

813

lorsque tous les éléments sont prêts, il est utile de les peindre avant l'assemblage, les huisseries (portes, hublots en brun foncé) et l'intérieur des murs en gris moyen pour éviter un effet de transparence de la résine lorsque la maquette sera équipée d'un éclairage intérieur.

815

815

La plateforme abritant les équipements intérieurs du poste d'aiguillages est peinte également en gris moyen, ainsi que la toiture de l'annexe. Des bulles venues du moulage de la résine peuvent être rebouchées avec un mastic Tamiya, ce que je n'ai pas fait dans la mesure où j'ai prévu de les masquer lors de l'installation des équipements disponibles en kit Faller

803

803

Faller propose en effet toute une gamme d'équipement intérieur de poste d'aiguillages sous la référence F120118

817

817

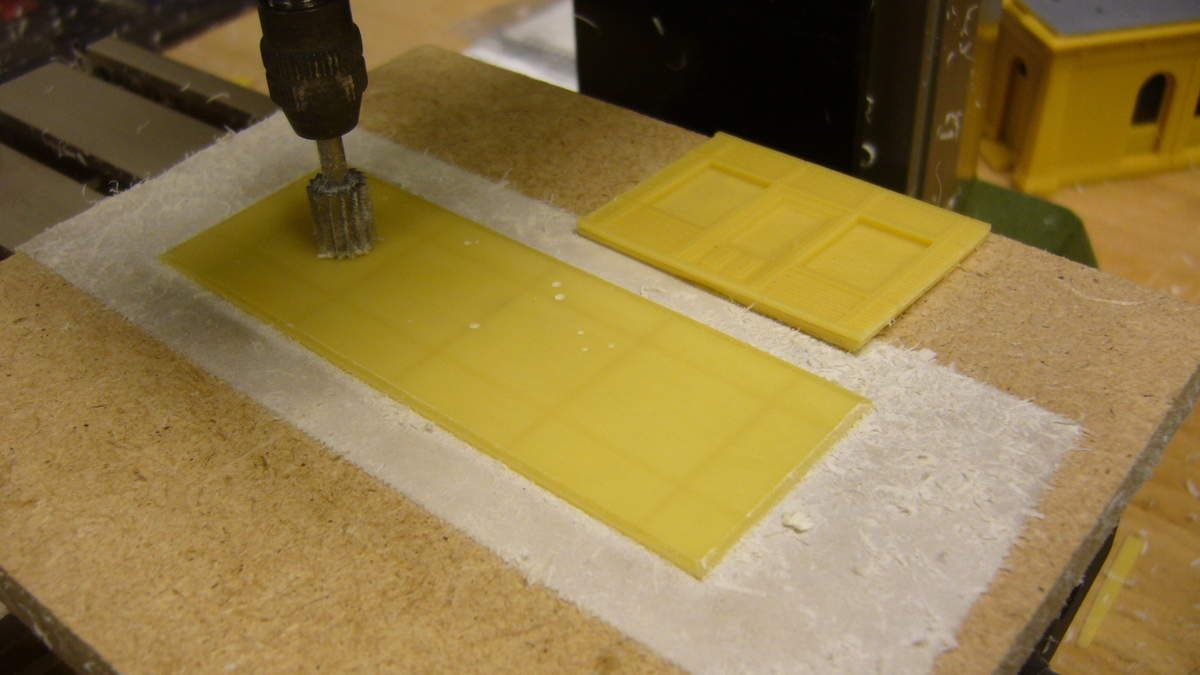

Certaines pièces en résine doivent être usinées pour obtenir une épaisseur constante sur toute leur surface, sur cette photo, nous voyons que le mur de gauche de la cabine du poste d'aiguillage a été traité, celui de droite (brut de moulage) comporte des surépaisseurs qu'il est utile de rectifier.

816

816

Ce travail peut être réalisé avec une cale à poncer en traitant la pièce (côté verso) bien plaquée sur un scotch double face, mais j'ai préféré un surfacage exécuté avec une fraiseuse Proxxon, pour obtenir un résultat très précis. C'est l'inconvénient majeur que l'on peut découvrir sur des maquettes réalisées en résine, notamment sur toutes les pièces de faible épaisseur, en l'occurrence celles-ci mesurent 1 mm une fois rectifiées.

818

818

Les quatre murs de la cabine d'aiguillage ont dû être surfacées.

819

819

J'ai renforcé la structure intérieure des quatre murs de la cabine avec une pièce de polystyrène collée, les vitrages constitués d'une plaque de rodoïd imprimée sont pris en sandwich avec des petits serre joints

820

820

Sur cette photo, nous voyons les quatre éléments de la cabine (un recto et trois verso) prêts à être assemblés.

821

821

prélablement, les murs intérieurs ont été peints en brun clair (deux couches) pour éviter toute dispersion d'éclairage par transparence, la résine étant particulièrement translucide. Les portes et hublots ont été équipés de leur huisseries.

823

823

La partie supérieure a été collée, les portes le seront ultérieurement lorsque la maquette sera peinte et patinée. Les prochains travaux porteront sur l'aménagement intérieur, l'éclairage, la pose de la toiture, gouttières, escalier d'accès et finition.

Le plus dur est fait!! Il est clair que ce type de maquette est plus délicate à réaliser que ses homologues en plastique ou en carton, mais elles gagnent en réalisme, du moins c'est mon sentiment partagé par de nombreux amateurs. Et vous, qu'en pensez vous??

A +



Partager cet article
Repost0
31 juillet 2015 5 31 /07 /juillet /2015 05:44
743

743

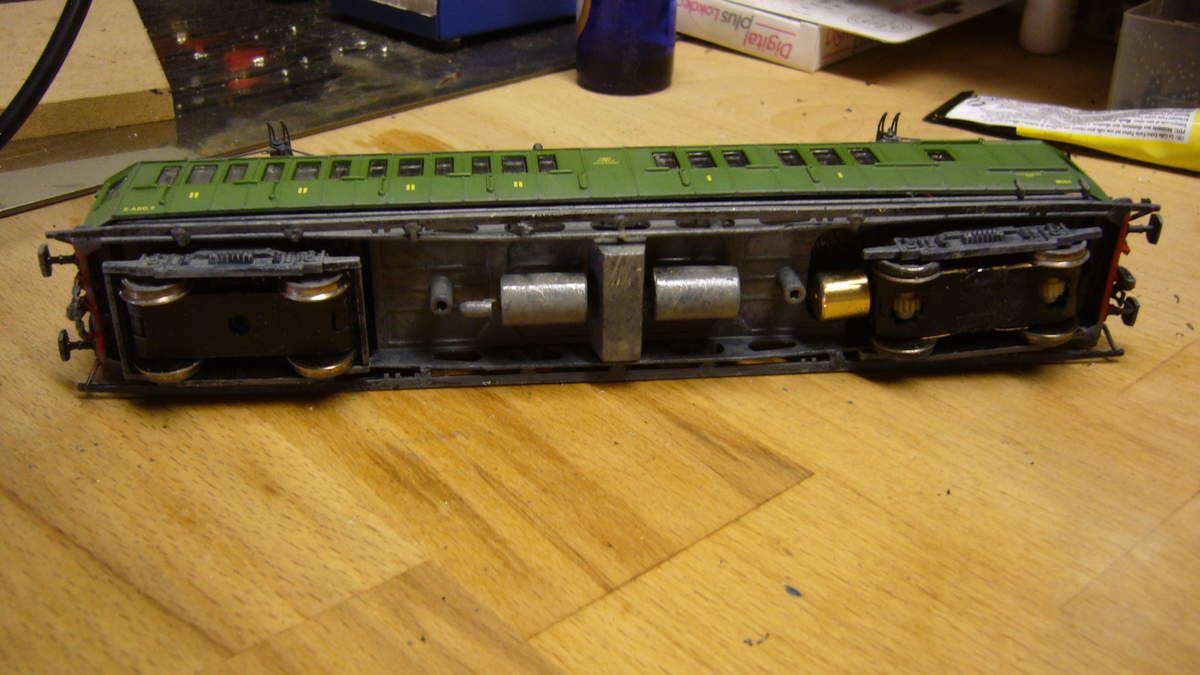

Les travaux se poursuivent. Sur cette photo, le châssis et les flancs de bogies ont été repeints et patinés pour neutraliser l'aspect noir brillant d'origine.

713

713

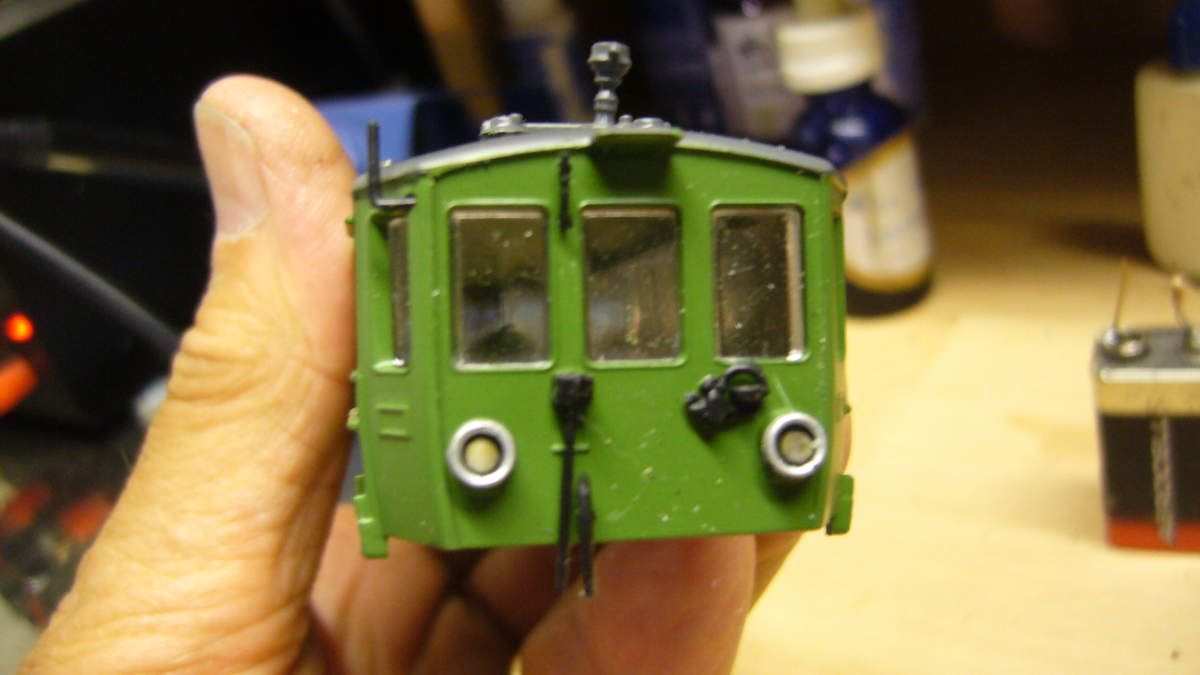

mise en oeuvre d'un éclairage sur les deux fanaux avant, réalisation par perçage avec un foret de 2 mm pour loger des leds canon BTC.

709

709

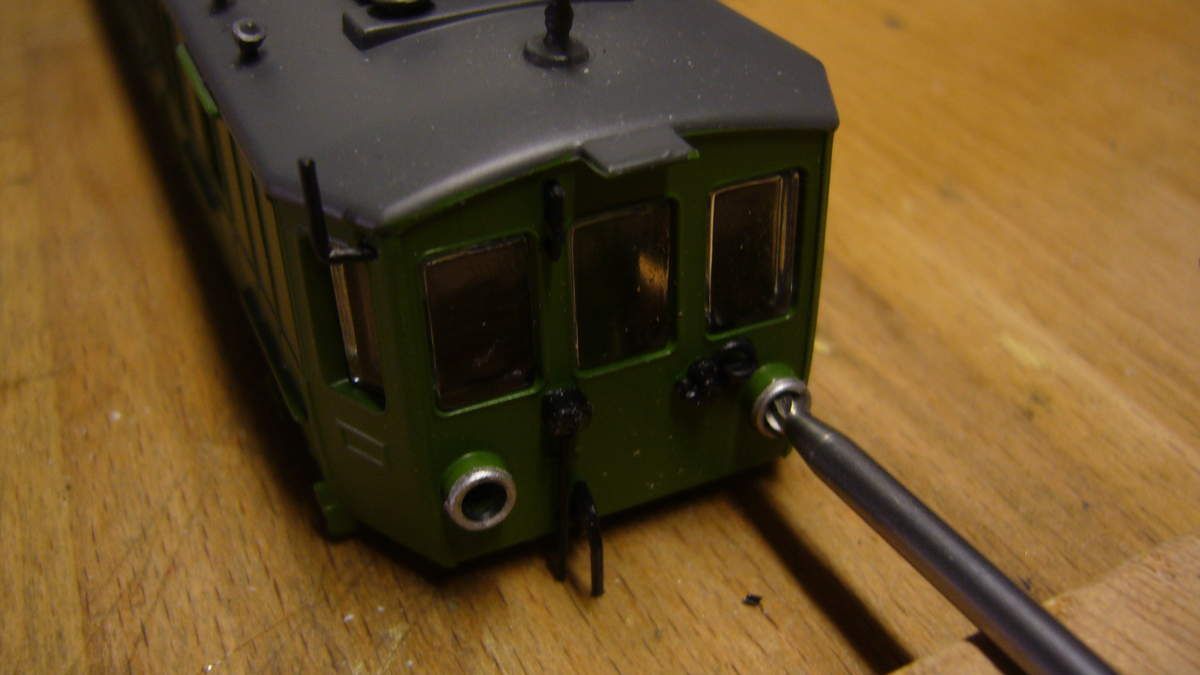

Préalablement, la surface des lanternes a été agrandie avec une fraise sphérique dremel.

710

710

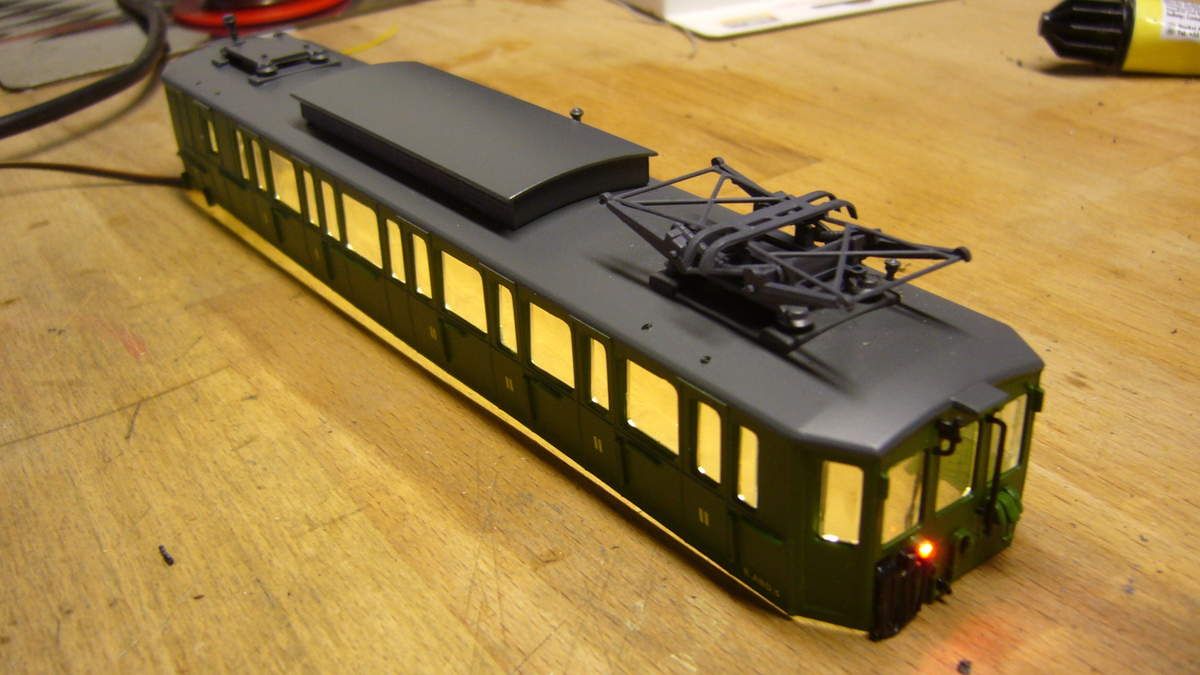

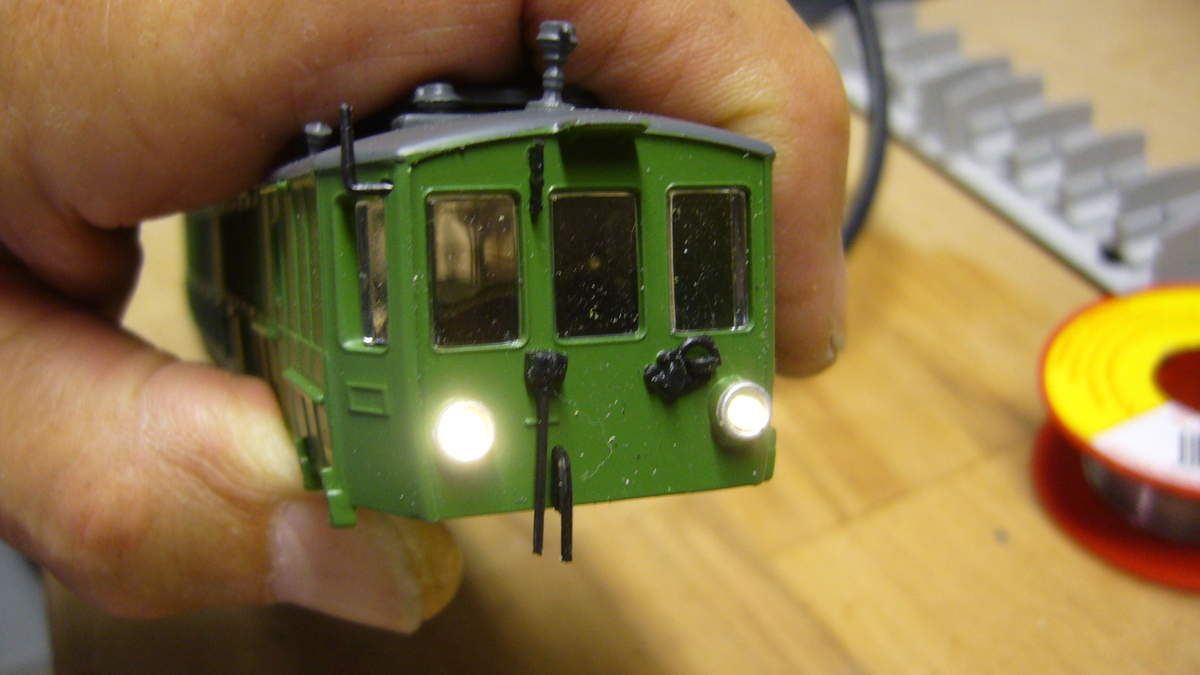

test d'éclairage

717

717

A l'arrière, j'ai installé une micro led CMS rouge câblée dans la lanterne après percage 0,8 mm.

La réversibilité des feux selon le sens de marche n'est pas prévue sur ce modèle, aussi j'ai raccordé la rampe d'éclairage sur les feux, l'ensemble fonctionnant avec la touche F1 du décodeur

763

763

Un cerclage de feu (l'obsidienne) a été ajouté sur la lanterne AR

762

762

idem sur les feux AV

718

718

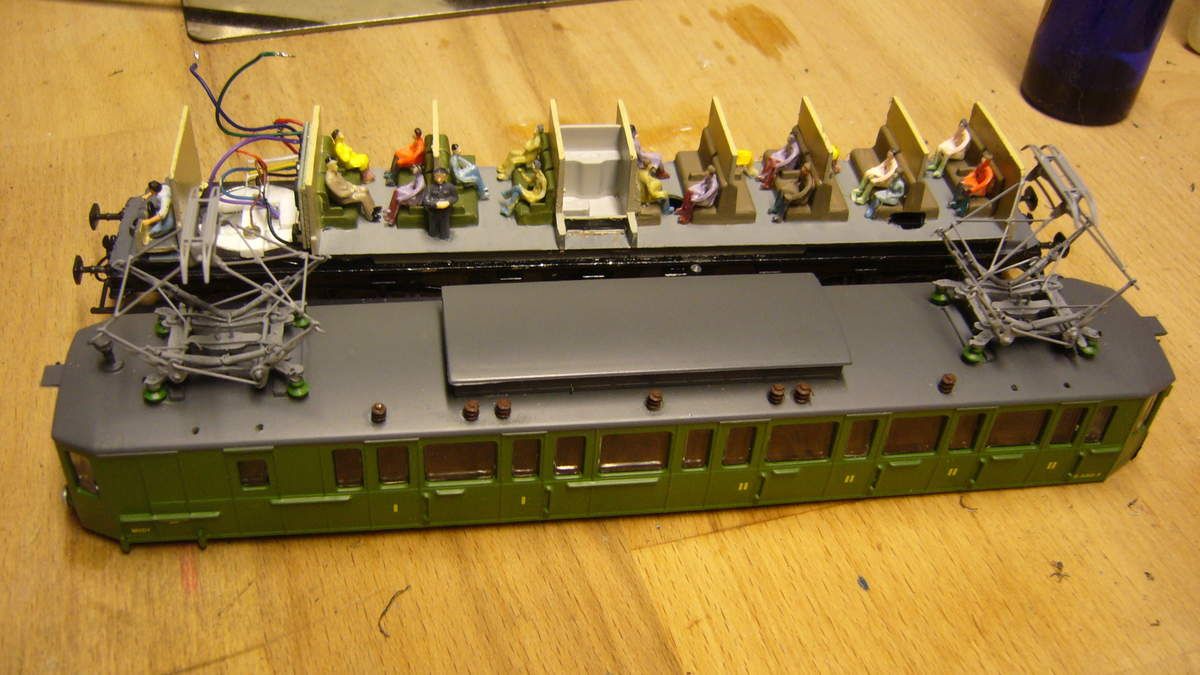

Le compartiment intérieur a été décoré et équipé de voyageurs. Le décodeur (Lenz standard +) trouve sa place derrière le bogie moteur

727

727

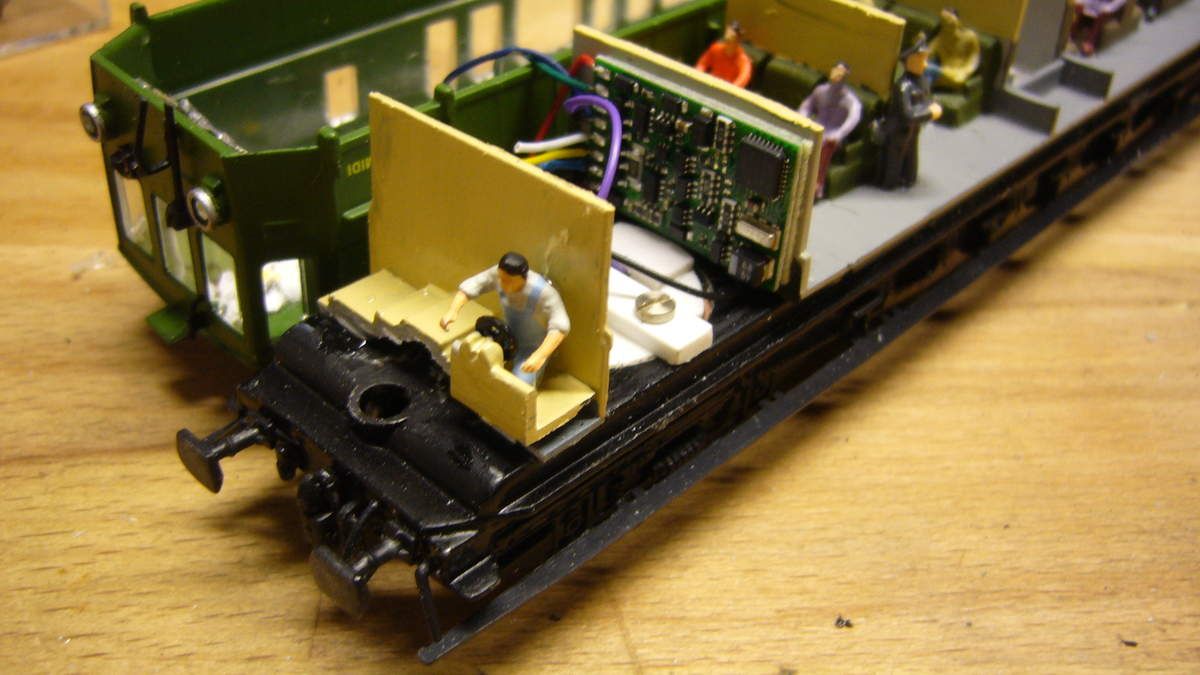

ajout d'un conducteur

723

723

test de roulement avec le décodeur et l'éclairage

728

728

Les pantographes non fonctionnels seront remplacés par des modèles Carmina. Ceux ci seront modifiés, les palettes ci dessus étant des 25 KV non conformes

730

730

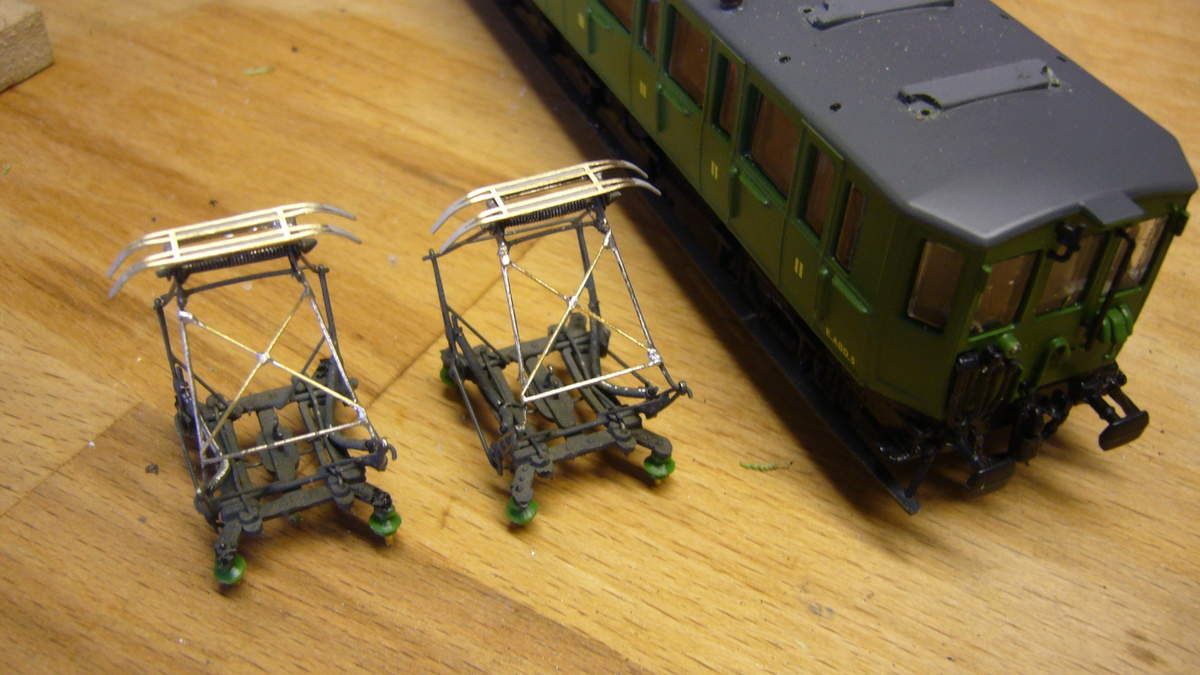

La palette 25 KV a été dessoudée et remplacée par une 1500V (alimentation qui sera adoptée par le réseau à partir de 1920)

736

736

Pour se rapprocher du modèle original, j'ai revu le croisillon sur l'une des branches du panto en soudant deux fils de laiton de 4 dixième mm

738

738

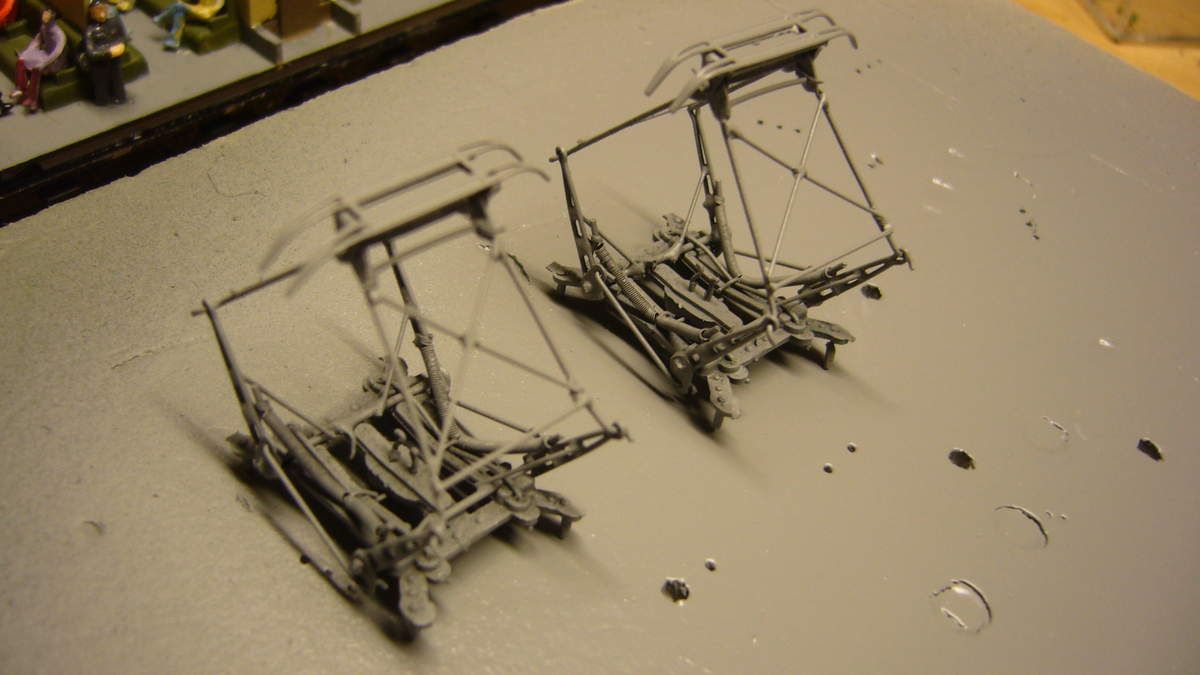

puis mise en peinture à l'aérosol Tamiya gris moyen

739

739

la plateforme supportant les pantos d'origine Atlas a dû être déposée pour accueillir les pantos Carmina, équipés d'isolateurs, ce qui nécessite qq travaux de fraisage pour la fixation sur la toiture

741

741

Il est temps de passer à la patine, avec d'abord le châssis et les bogies repeints dans une couleur grise, avec qq touches plus sombres de brun, rouille. Idem pour la toiture. Un voile de tamiya acrylique poussière (N°20) bien dilué sera ensuite passé à l'aérographe sur les bas de caisse.

750

750

La traverse de choc a été repeinte en rouge Humbrol 60, puis largement salie à l'aérographe. Les marchepieds ont été traités dans un gris plus clair.

760

760

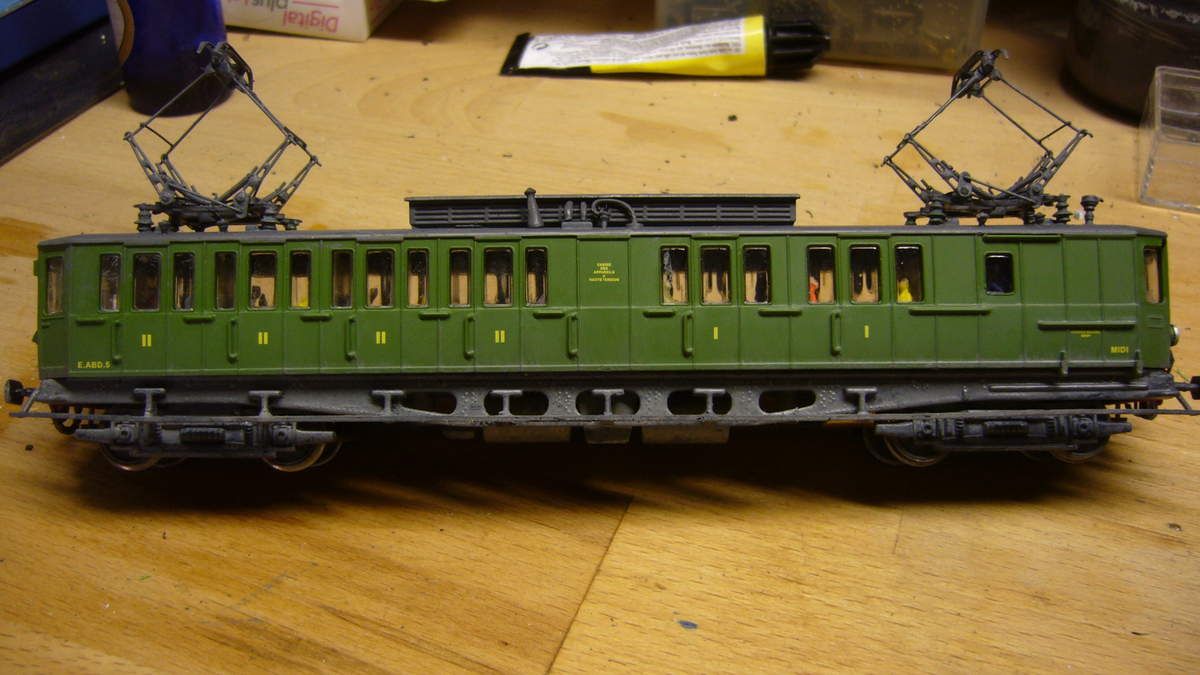

Terminé, l'automotrice a perdu son aspect clinquant, et a effectué ses premiers tests de roulement avec succès sur mon petit circuit d'essai, en attendant de pouvoir évoluer sur d'autres réseaux où elle ne devrait pas trop dépareiller parmi des modèles plus élaborés.

Une fois de plus, merci aux Editions Atlas qui offrent à de nombreux amateurs des modèles originaux que l'on a peu de chance de voir produire par les grandes marques actuelles, et c'est bien dommage!!

A +



Partager cet article
Repost0
25 juillet 2015 6 25 /07 /juillet /2015 17:46
601

601

La collection des automotrices Atlas se poursuit avec la sortie de la E ABD 5 Midi, un engin dont la reproduction est plutôt réussie. Sa motorisation ne pose pas de gros problèmes, car la conception du châssis permet d'éviter d'importants travaux de fraisage pour une rotation correcte des bogies. La gravure de ces derniers s'améliore régulièrement, même s'ils n'atteignent pas la finesse des productions actuelles, leur conception basée sur un processus désormais identique facilite les travaux d'amélioration. Dommage qu'Atlas n'ait pas adopté un kit de motorisation satisfaisant, avec une standardisation qui ne répond pas aux différences d'entre axes de chaque modèle produit, quant aux performances, elles ne sont pas à la hauteur de nos exigences, du moins les miennes.

606

606

Le dessous du châssis comporte quelques éléments rapportés du meilleur effet visuel, avec des longerons ajourés supportant des marchepieds sur toute la longueur de l'automotrice. On peut déplorer un traitement grossier de la peinture appliquée sur le châssis, alors que le rendu de la caisse est beaucoup plus fin. Les puristes auront intérêt à décaper cet élément et le repeindre à l'aérographe, pour ma part, je me contenterai de patiner le bas de caisse qui est traité dans un noir trop brillant. Le démontage est aisé, deux vis aux extrémités du châssis.

684

684

Les bogies comportent trois éléments qu'il faut dissocier, notamment le support des essieux avec la partie supérieure où sont gravés les flancs de bogies. Ils doivent être décollés en passant délicatement une pointe de cutter. Le carter quant à lui est simplement clipsé sur le support d'essieux. Pour la motorisation, j'ai prévu un micro moteur à double sortie d'arbre dont la longueur (19,3 mm) et l'épaisseur (11mm) permet de le loger à l'intérieur du support d'essieux, après découpage de la partie supérieure avec une micro lame de scie circulaire montée sur flexible Dremel. Cet outil est vraiment génial pour exécuter tous ces travaux de découpe, bien qu'il peut être dangereux pour les doigts, petite astuce, utiliser une lame dont les dents ne sont plus très coupantes et inverser leur positionnement sur l'arbre pour une attaque moins violente sur le matériau à découper.

685

685

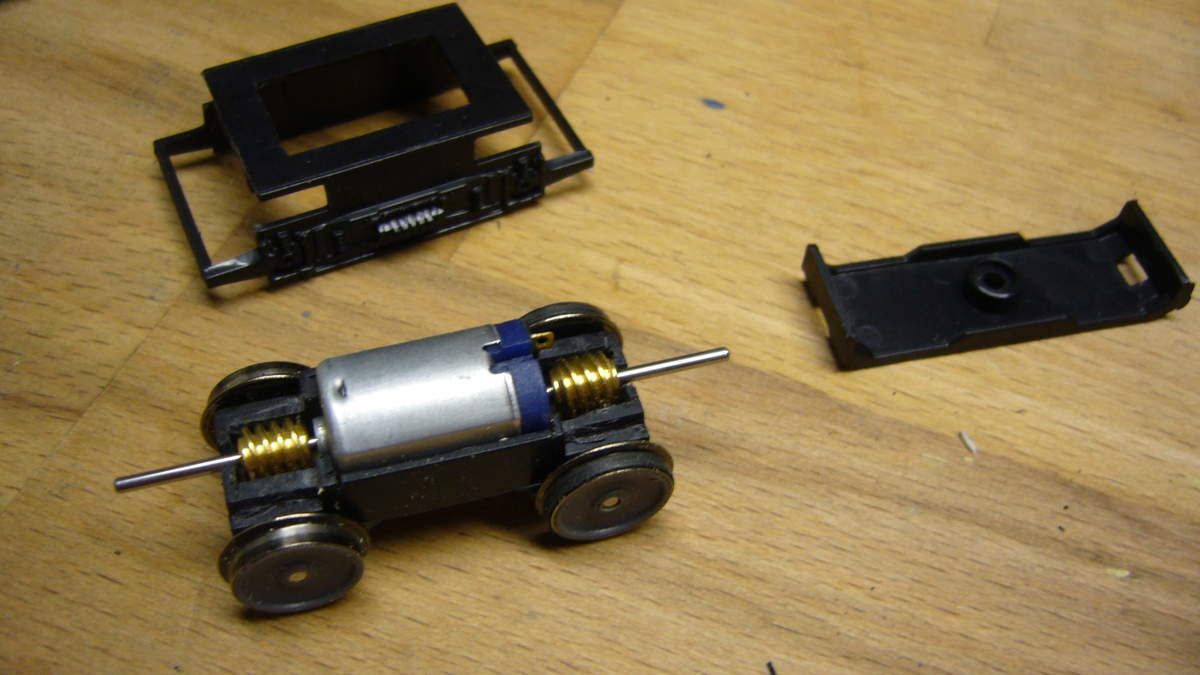

Les roues sont des modèles de récupération de BB66000 J/H, dont deux sont équipées de bandages d'adhérence. Elles sont montées sur des essieux de "nez cassé Roco" équipés de leur pignon au module 0,4 correspondant à celui des vis sans fin.  Le moteur que l'on voit sur cette photo provient d'un lot récupéré sur un site Ebay UK dont j'ai perdu les coordonnées. Quelques travaux de découpe et de limage sont nécessaires pour enfoncer le moteur dans son logement à la bonne hauteur pour une attaque directe sur les pignons d'entraînement des essieux.

les paliers d'origine supportant les axes d'essieux ont été agrandis avec un foret de 2,1 mm, pour laisser tourner librement ces derniers

704

704

Les vis sans fin sont extraites des moteurs Mitsumi dont le diamètre de l'arbre (1,5 mm) est identique à celui utilisé (en bas sur la photo).

Malheureusement, l'épaisseur des moteurs Mitsumi 12 mm et leur longueur 15,4 mm ne conviennent pas pour cette motorisation.

688

688

Le carter doit être ouvert pour le passage des pignons, et le bas du moteur, ce qui nécessite de le consolider en collant une pièce de polystyrène noir de 0,5 mm d'épaisseur sous le carter.

689

689

Il ne reste plus qu'à positionner le carter qui sera reclipsé sur son support

690

690

Une fois le moteur positionné dans son logement, il faut vérifier qu'il tourne librement sans point dur, lorsque c'est OK, qq points de colle pour le fixer. Un support ouvert découpé dans une plaque de CI de 2 mm d'épaisseur et collé permet de rigidifier le bogie moteur.

691

691

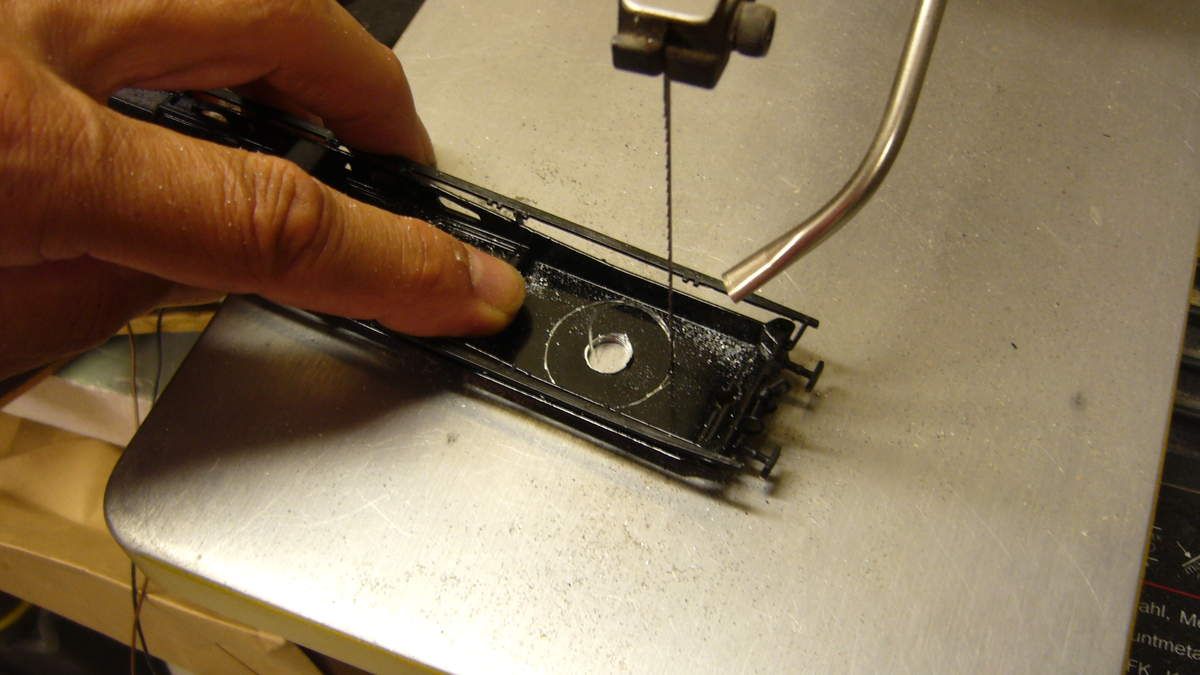

Pour la rotation du bogie moteur sur le châssis, j'ai découpé avec la scie alternative Dremel un cercle de 24 mm de diamètre en me repérant avec un compas pointe sèche

692

692

Une pastille en polystyrène de 2 mm d'épaisseur a été découpée au même diamètre que celle du châssis. Elle sera collée sur le bogie, recouvrant ainsi totalement le moteur. Un volant d'inertie de 10 mm de diamètre (alésage 1,5mm fourniture Micro-Modèle) a été ajouté sur l'un des arbres moteur.

694

694

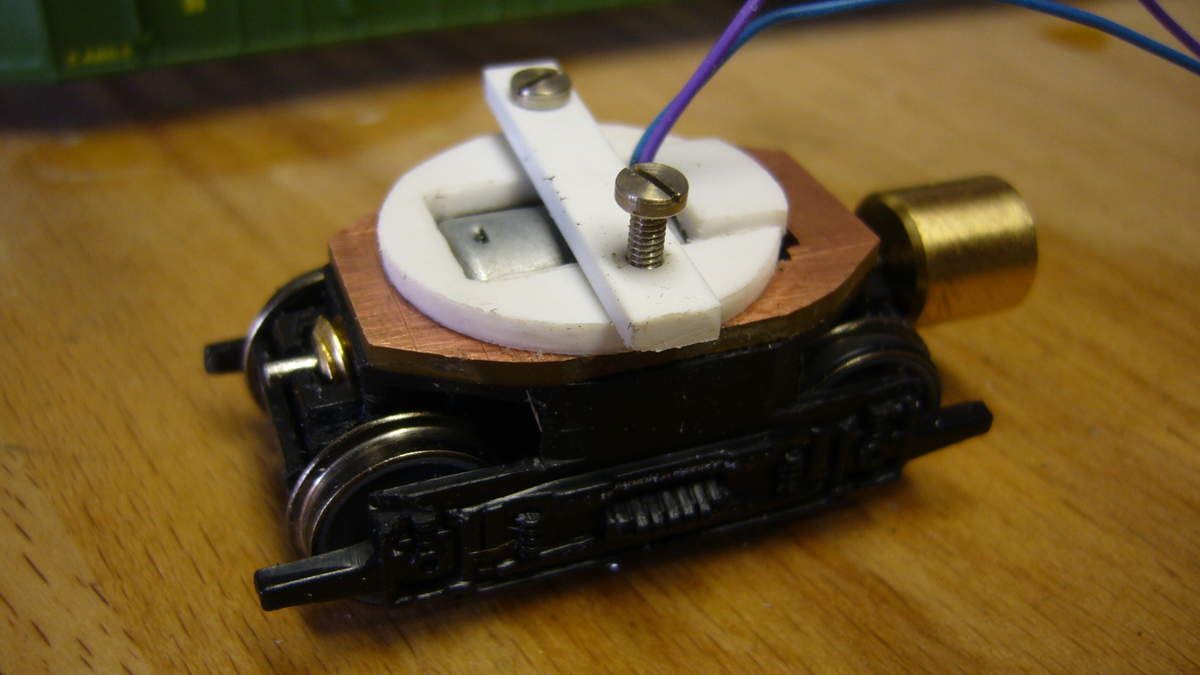

La fixation se fait par une petite bride vissée sur le support de bogie (2 mm après taraudage) Le volant d'inertie frottant sur la partie abaissée du châssis, j'ai dû pratiquer une ouverture avec une fraise Dremel.

693

693

vue de dessous. la rotation reste encore insuffisante en courbe, quelques retouches sur le corps des bogies et léger fraisage du châssis seront nécessaires. Une chance, les marchepieds ne gênent pas et pourront être conservés en l'état.

700

700

Les angles saillants du bloc moteur ont été arasés pour faciliter l'inscription en courbe. Les supports de marchepieds en métal ont été fraisés légèrement à la hauteur des flancs de bogies.

Cette fois-ci, la rotation est suffisante et permet de franchir des rayons de courbe de l'ordre de 50 cm

696

696

Le bogie porteur a recu des lamelles de contact en chrysocal, il reste à régler son positionnement en hauteur sur le châssis, qui devra correspondre à celui du bogie moteur.

707

707

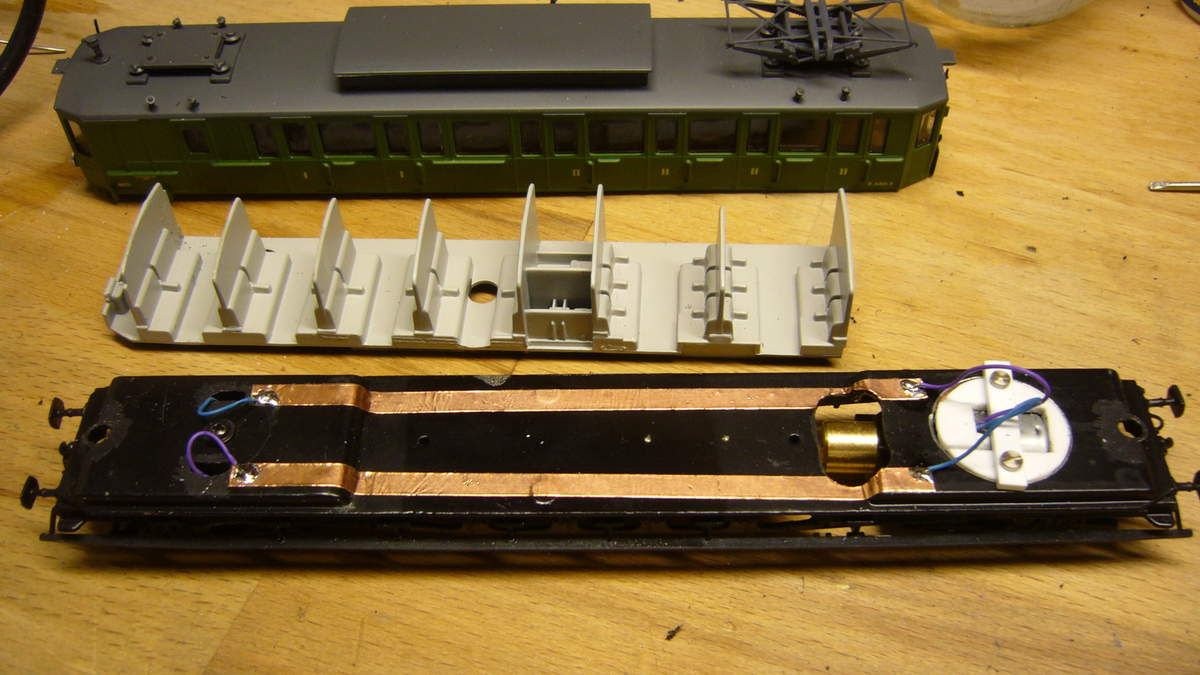

Pour une meilleure assise du châssis, j'ai ajouté une cale en polystyrène de 2,5 mm d'épaisseur sur laquelle reposera le bogie, la vis centrale d'origine Atlas assurant sa rotation. Il convient également de vérifier si le châssis métallique n'est pas voilé, ce qui était le cas sur ce modèle Atlas, je l'ai redressé en faisant pression en opposition avec deux tournevis engagés dans les deux trous de fixation situés aux extrémités.

712

712

Cette fois ci les tests de circulation en régime analogique dans les deux sens de marche sont parfaits, les prochains travaux porteront sur la déco, l'aménagement intérieur, l'éclairage, la digitalisation et la patine.

A +

Partager cet article
Repost0
19 juillet 2015 7 19 /07 /juillet /2015 05:15
1389

1389

Jouef a produit il y a quelques dizaines d'années la BB27 en version SNCF et plus tard une version PO, plus couramment dénommée biquette, une loco dont la motorisation à base du fameux 5 pôles peut être nettement améliorée, moyennant les modifications que je vais décrire ci après. En fait, le choix d'un moteur plus performant ne résoud pas totalement le problème, car la transmission adoptée par Jouef à l'époque est particulièrement bruyante, manque de souplesse à bas régime, et provoque des vibrations désagréables que l'on peut corriger.

première intervention

démonter totalement le bogie moteur en ôtant la pignonnerie et le moteur Jouef. Ce dernier sera remplacé par un micro moteur à double sortie d'arbre dont les dimensions réduites permettent de le loger à cheval au dessus des deux essieux moteur, en prise directe sur les pignons, sans utiliser l'arbre intermédiaire .

Pour ce faire, il faut adapter des vis sans fin en nylon (alésage 2 mm) sur les sorties d'arbre moteur de 1,5 mm. Des manchons doivent donc être insérés, pour un centrage parfait, j'ai retenu un usinage au tour réalisé directement à partir du moteur équipé d'un manchon en polystyrène, celui- ci est collé provisoirement à plat sur une cale en bois de hauteur appropriée, et branché sur une source de 12V continu. On obtient ainsi un résultat précis avec l'outil de tour qui permet d'enficher sans forcer la vis sans fin lorsque le diamètre extérieur du manchon est obtenu. Je n'ai hélas pas trouvé de manchons tout fait, et j'ai pu constater que la qualité de la transmission dépendait d'un parfait centrage de la vis sans fin sur les arbres moteurs.

644

644

seconde intervention

le bogie supportant les flancs a été sectionné à la mini scie circulaire. La partie déclipsable qui supporte les essieux moteur ne sera pas conservée. Il faut donc intercaler des paliers en laiton qui ont été insérés de part et d'autre du pignon d'entraînement, puis repositionner les roues sur leur axe. Les paliers proviennent d'un véhicule rail/route bachmann dont les roues guide ont été récupérées et repercées avec un foret de 2 mm.

645

645

Les paliers épousent la forme des bogies Jouef et seront collés dans la gorge correspondante

646

646

Pour obtenir une fixation solide, j'ai inséré sur chaque palier une bride en laiton qui traverse le support de bogie (fil de 5 dixième de mm) le tout étant collé.

647

647

Une fois cette opération réalisée, j'ai confectionné un carter qui referme le fond du bogie. Deux cales de 6 mm d'épaisseur collées derrière les flancs de bogie vont maintenir le moteur en bonne position. Après réglages, l'ensemble sera collé.

649

649

il ne reste plus qu'à adapter une bride avec une vis centrale de 2 mm pour permettre la rotation du bogie. Cette bride également collée sur le corps du moteur provient d'un charcutage de bogie d'automotrice Atlas que j'avais conservé. Sur biscatrain, tout est recyclable ou presque, sauf son propriétaire et son épouse !!!

650

650

Le châssis a été aménagé pour recevoir le bogie moteur (plaques de polystyrène de 2 mm d'épaisseur) en veillant à respecter une garde au sol (rail) identique à celle du bogie porteur.

Le lest en plomb d'origine peut être conservé en l'état.

656

656

Terminé pour la partie moteur, les travaux suivants porteront sur la digitalisation qui ne pose aucun problème de logement du décodeur vu la surface dégagée, un éclairage à base de leds canon bicolores sera installé à la place des ampoules d'origine, ainsi que les archets de pantos 1500V à remplacer (modèles Mécanic trains)

Le fonctionnement est désormais très souple, même à bas régime, et infiniment moins bruyant que la "crécelle" Jouef.

A +

Partager cet article
Repost0
11 juillet 2015 6 11 /07 /juillet /2015 20:00

Le couplage des deux automotrices Z 23237 et Z 23303 Atlas pose de nouveaux problèmes liés au manque d'adhérence de l'unité motrice pour tracter sa remorque, et à la difficulté de créer un attelage à élongation variable. Un nouveau test de traction effectué avec les deux éléments montre des faiblesses qu'il faut corriger, ce qui m'a conduit à revoir pour la troisième fois la motorisation.

596

596

Cette fois ci, j'ai construit un bâti avec des profilés de laiton en U plat de 3x1 mm pour constituer un berceau soudé dont la largeur correspond exactement à l'épaisseur du moteur. Les deux essieux sont équipés de bandages d'adhérence (contre 1 précédemment - usinage des roues au tour à métaux) Le support de bogie sera conservé et repositionné sur l'ensemble moteur

598

598

J'ai veillé au bon positionnement des 4 roues sur la voie lors de la confection du châssis qui a été soudé à plat sur un marbre. Le moteur est simplement collé sur son berceau après vérification qu'il tourne sans le moindre point dur. Un test sous une alimentation de 1,5V confirme  que le bogie se déplace sans résistance.

599

599

Deux pièces de polystyrène collées renforcent la structure des flancs de bogie

607

607

J'ai souhaité équiper les deux automotrices d'attelages à élongation variable, aucun élément du commerce ne pouvant trouver sa place, j'ai dû le fabriquer.

614

614

et ce n'est pas très facile à réaliser sachant qu'il faut confectionner un timon avec une ouverture centrale suffisamment large pour se déplacer de part et d'autre de l'axe du bogie, et de plus rigide. J'ai donc retenu une plaque de CI de 1,5 mm d'épaisseur, matériau qui se travaille très bien à la scie et à la lime.

608

608

Le timon est pris en sandwich entre trois plaques de polystyrène respectivement de 1, 1,5 et 1 mm suivant le schéma ci dessus. Un ressort de traction maintient le timon en appui permanent sur ses deux cames. Sur cette photo, deux des éléments sont présents. Le cadre ainsi constitué à une largeur égale à la cavité existant sous le châssis Atlas

609

609

Sur cette photo, nous voyons l'attelage totalement assemblé, avec un boitier NEM bricolé à partir d'éléments Roco et Jouef de récupération collés sur le timon et consolidés par des tiges de laiton de 1 mm qui le traversent. L'objectif étant de pouvoir redéposer le bogie porteur de l'automotrice sans créer de surélévation de celle ci sur les rails.

612

612

Le bogie porteur AR a dû être légérement fraisé sur sa base (0,5 mm) afin de maintenir une garde au sol (rail) équivalente à celle du bogie moteur AV.

616

616

Les deux châssis ont été équipés du même système en veillant au positionnement correct, les tampons devant être jointifs en alignement. Les tuyauteries diverses existantes ont été arasées pour ne pas gêner le mouvement des timons.



619

619

le plus dur est fait, les tampons sont bien jointifs, reste à vérifier le comportement de l'unité multiple en courbe, les ressorts étant très souples (récupérés sur des kits Roco) j'espère ne pas avoir à recommencer, car c'est un travail fastidieux.

620

620

Ouf, les tests sont concluants sur mon petit circuit ovale !!! plus de patinage en traction ou en pousse, et les attelages à élongation remplissent bien leur fonction.

622

622

Il reste à raccorder électriquement l'élément moteur à sa remorque. J'ai retenu une micro prise à cinq conducteurs (fourniture limousin modélisme trains) dont quatre seront utilisés.

625

625

zoom sur les raccordements:

fil bleu commun positif du décodeur sur piste + de la rampe de leds CMS et anode led bicolore de la lanterne remorque

fil vert négatif - rampe de leds CMS

fil rouge cathode led bicolore + résistance 1 kohms (feu rouge)

fil blanc cathode led bicolore + résistance 1 Kohms (feu blanc)

626

626

test d'éclairage sur la remorque

628

628

La fixation de la caisse sur châssis se fait avec qq points de colle UHU méga strong and safe avec serre joints. Cette solution permet de désassembler si nécessaire les deux éléments en faisant pression avec une lame de tournevis. j'évite ainsi les affreux têtons d'assemblage par vis très visibles à l'intérieur du compartiment voyageurs.

629

629

Enfin dernière intervention, un voile de peinture tamiya acrylique N° 20 couleur poussière dilué dans 50% d'eau passé sur le bas de caisse et les flancs de bogie à l'aide d'un aérographe.

630

630

Le voile doit être très léger, il faut ensuite nettoyer avec un coton tige imbibé d'eau les éventuels débordements sur les vitrages, l'idéal étant de les protéger avec un ruban adhésif.

633

633

Cette intervention permet entre autres de neutraliser l'effet brillant du châssis ajouré peint plutôt grossièrement par Atlas

637

637

Terminé, les deux automotrices peuvent circuler accouplées, les tests de roulement sont cette fois ci conformes à ce que j'en attendais. Je ne regrette pas le temps passé pour la mise au point. C'est vrai que les déboires décrits tout au long de ce reportage auraient pu me décourager, ce qui me pousse à dire que le modélisme est une école de patience et de persévérance.



A +

Partager cet article
Repost0
4 juillet 2015 6 04 /07 /juillet /2015 11:15
536

536

Après la motorisation, les travaux se poursuivent sur les deux éléments constituant la rame indivisible. Il est possible d'affiner certains éléments (mains montoires, équerres de protection du passage d'intercirculation entre les voitures) en grattant leur section avec la pointe effilée d'un cutter. La différence est perceptible sur la voiture 308

539

539

Le fanal situé en dessous de la cabine conducteur a été percé avec un foret de 2 mm pour loger une led canon bicolore BTC/rouge

582

582

S'agissant d'une lanterne, il convient de l'équiper d'une lentille transparente (fourniture Haxo Modèle) dont la forme bombée sera rectifiée à plat après collage sur le corps du fanal.

583

583

Cette photo montre la face frontale de la 308 après les travaux de finition et de patine. Je n'ai pas abordé l'éclairage fonctionnel des lots de 3 fanaux blancs et rouges situés au dessus de la numérotation, la mise en oeuvre aurait été très difficile.

552

552

Les tampons ont des plateaux plutôt épais qu'il est possible d'affiner par limage. La différence est visible sur ceux de gauche. Attention de ne pas casser leur ergot de fixation au châssis lors de leur dépose

555

555

Ils ont reçu un voile de peinture d'apprêt gris Tamiya avant repose

556

556

Les tampons sont recollés sur leur traverse de choc, ils seront ensuite patinés avec l'ensemble de la caisse

542

542

Les pantos non fonctionnels Atlas ont été remplacés par des modèles 1500 V Carmina montés sur isolateurs Sommerfeldt. Ces automotrices étaient équipées à l'origine de pantos spécifiques dont la reproduction exacte n'existe pas à ma connaissance dans le commerce. Ils feront donc l'affaire!!!

543

543

leur fixation se fait par deux trous médians percés dans la toiture, les isolateurs étant simplement enfichés dans les quatre ergots du support de panto Carmina, puis collés sur la toiture.

545

545

La cabine de conduite a dû être découpée à la hauteur du support du bogie moteur, un aménagement succint avec conducteur a été confectionné.

546

546

la quasi totalité du compartiment voyageur a pu être conservée. Le décodeur trouvera sa place derrière la cloison du poste de conduite.

563

563

Il faut découper une partie du plancher de la cabine pour loger le corps de la led canon.

564

564

La cabine sera collée directement dans la caisse de l'automotrice, ce qui permet d'installer le décodeur (Lenz standard +) et connecter le système d'éclairage du compartiment voyageurs, ainsi que le fanal AV. J'ai rajouté une led pour l'éclairage de la cabine conducteur qui est isolée de la rampe de leds CMS au plafond.

557

557

le compartiment a été aménagé avec qq voyageurs, il sera collé sur le châssis. Avant la repose des vitrages, l'automotrice recevra une patine à base de lavis très dilué de gris, boue, sable, rouille

567

567

Le premier élément est quasi terminé. Je vais pouvoir tester ses qualités de roulement en régime digital et vérifier le rendu des éclairages.

565

565

traitement identique sous le châssis et les flancs de bogie, les longerons Atlas étant d'un noir brillant qu'il faut atténuer.

565

565

J'ai ajouté un profilé de polystyrène derrière la traverse de choc AR de l'automotrice qui servira de support pour fixer un attelage. Une connexion électrique à 4 fils est prévue pour alimenter l'éclairage du second élément et le fanal réversible BTC/rouge selon le sens de marche.

584

584

Les bogies ont également été patinés, mais j'attends d'avoir traité les deux éléments d'automotrice pour fignoler les bas de caisse à l'aérographe

578

578

les travaux sont bien avancés, je vais pouvoir attaquer le deuxième élément qui n'aura qu'une fonction de remorque tractée ou poussée, en espérant que l'élément moteur sera suffisamment puissant pour éviter une seconde motorisation.



A suivre

Partager cet article
Repost0

Présentation

  • : biscatrain - nanotrain
  • : réalisation de réseaux modèles de trains à l'échelle HO biscatrain et nanotrain à l'échelle N et travaux de restauration de locos, motorisation, digitalisation, construction de kit laiton, bricolages divers et variés.
  • Contact

glossaire

A la demande de nombreux internautes, et pour faciliter leur recherche, j'ai entrepris de constituer un glossaire regroupant tous les articles, photos et vidéos diffusées depuis la création du blog en janvier 2008.

Recherche
