29 mars 2009 7 29 /03 /mars /2009 06:58

A la demande de nombreux visiteurs, j'ai reconstitué sous forme de diagrammes le tracé du réseau biscatrain, car les différents plans à l'échelle 1/5 sont dans un format difficilement exportables. En outre, ils comportent le tracé de toute l'infrastructure (menuiserie) des différents modules, ce qui rend leur lecture peu claire.

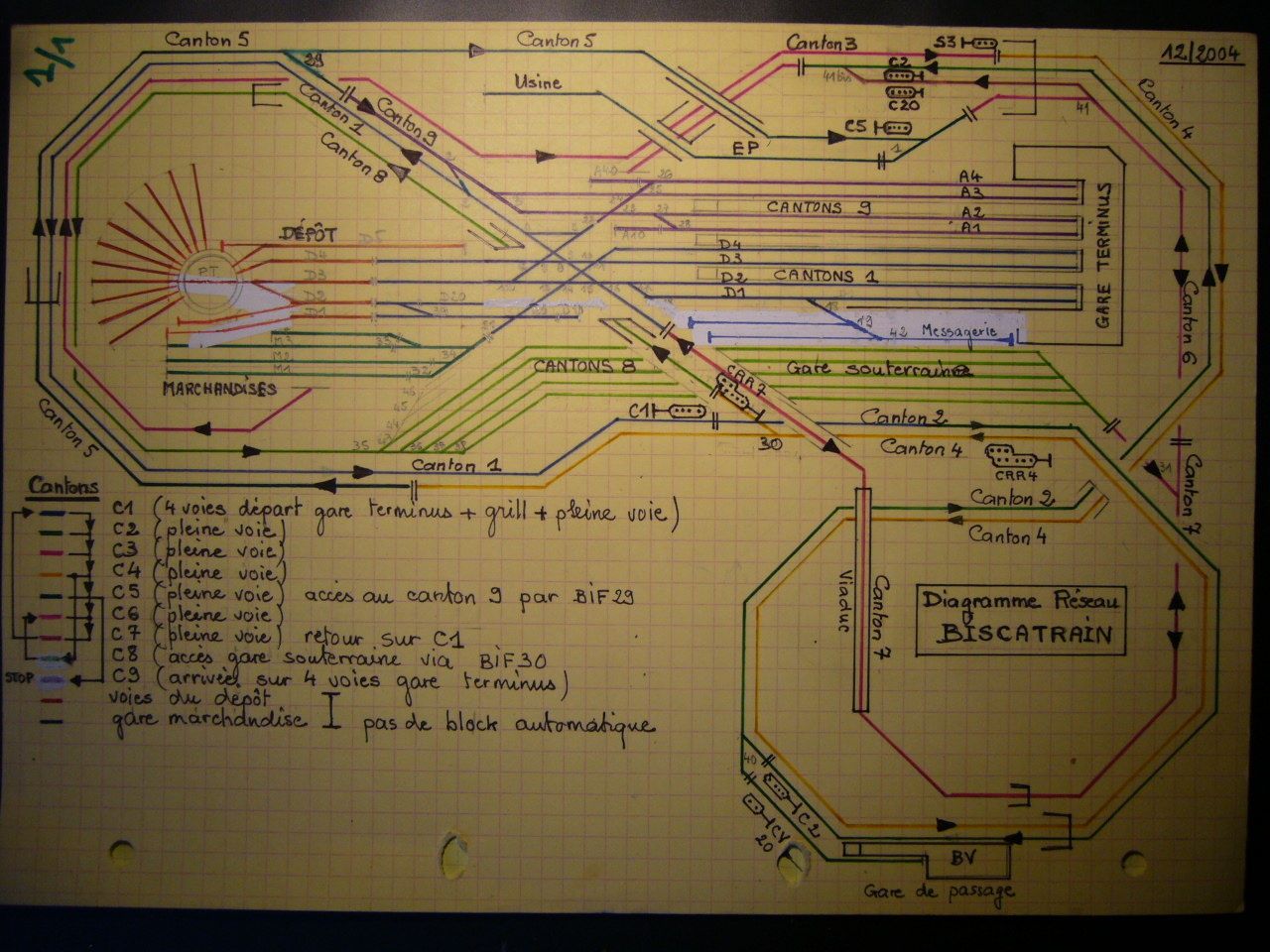

Le premier diagramme reprend le tracé complet simplifié avec le découpage par cantons. Pour ne pas alourdir le schéma, je n'ai pas représenté les 3 rampes hélicoidales. De même, la gare souterraine (vert clair) ne comporte que cinq voies, aujourd'hui, il y en a neuf)

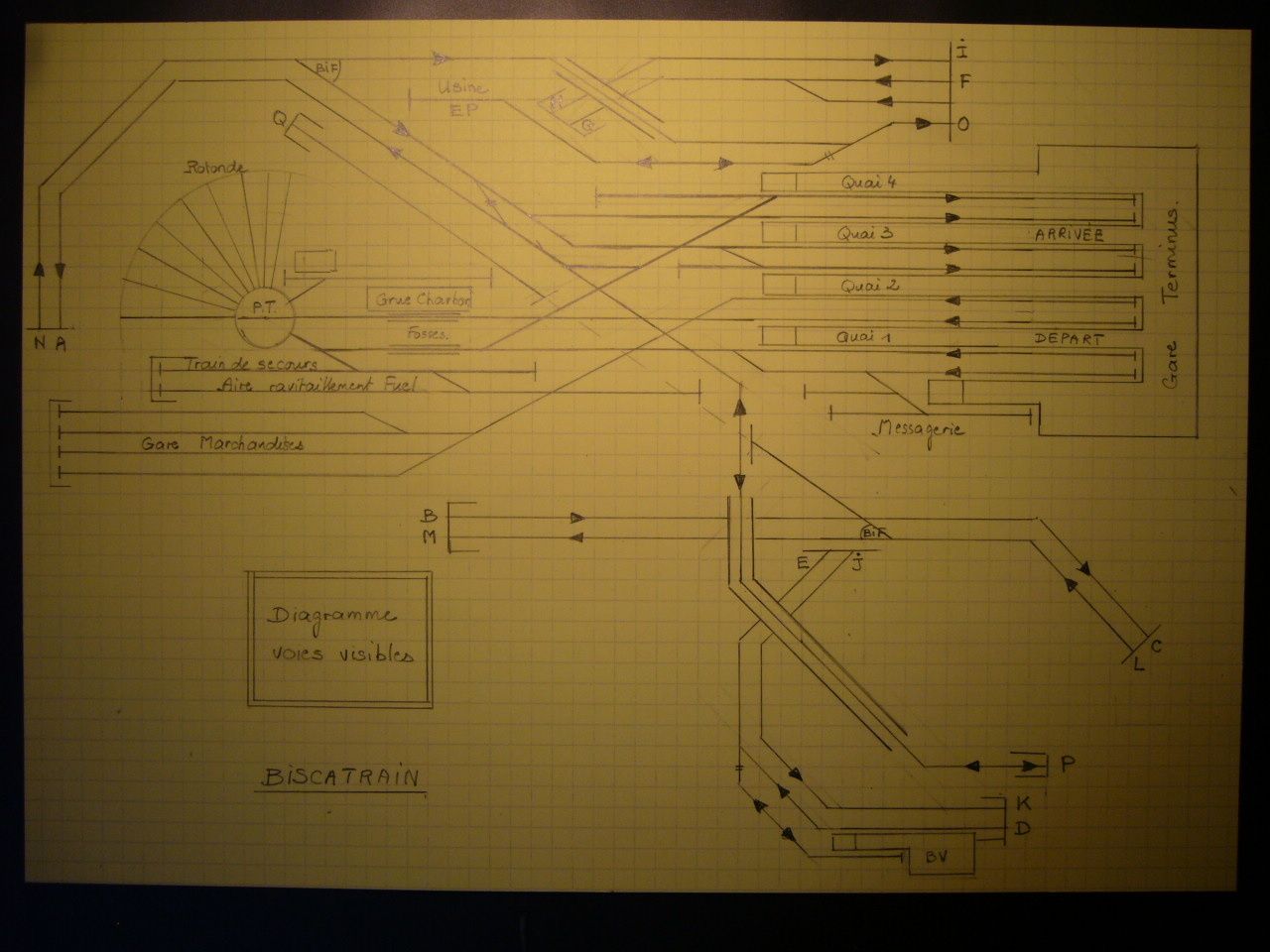

Le second diagramme situe les voies visibles (chaque section coupée est représentée par une lettre de l'alphabet)



le troisième diagramme reprend le tracé des voies cachées avec l'emplacement des rampes hélicoidales. le cheminement  du parcours principal (bouclé) se fait en suivant l'alphabet (de A à P)


J'espère que ces documents apporteront un éclairage supplémentaire au tracé du réseau qui comporte en fait un circuit principal bouclé de 85 mètres environ.
A bientôt

Je complète cet article avec trois nouvelles photos grand format des diagrammes ci-dessus, prises en lumière naturelle et donc un peu plus nettes.




Partager cet article

commentaires

Jean-Baptiste (13 ans et déjà passioné) 03/04/2009 18:04

J'aimerais savoir si il existe une autre gare que la gare terminus.
Très beau réseau
Jean-Baptiste

piouls 04/04/2009 07:09


merci et bravo pour l'intérêt que tu portes au modélisme ferroviaire. Si tu parles de biscatrain, il y a effectivement une autre gare de passage "Clairville" qui se trouve sur la partie sud est du
réseau.


christian collet 30/03/2009 07:22

Félicitation pour votre magnifique réseau et merci pour les informations et conseils que vous publiez dans votre blog. Reprenant la construction de mon réseau après dix ans d'interruption (merci la retraire), j'y trouve toutes les réponses aux questions que je me pose. Bien cordialement

piouls 30/03/2009 09:05


merci, si qq articles permettent d'aider certains modélistes à construire leur réseau, j'en suis satisfait. C'est peut-être un moyen de promouvoir le train miniature.......


gerard soave 30/03/2009 02:51

c'est sympa de te décarcasser ainsi, mais on y voit pas grand chose à ces plans. faut penser aux papys avec la vue qui merde.
bonne continuation sur le meilleur site of the world

piouls 30/03/2009 08:57


C'est vrai que les photos ne sont pas géniales, prises en macro sous un éclairage déficient. Je vais les refaire sous le soleil, et t'en envoyer en grand format sur ton e-mail......et peut-être les
rediffuser en format d'origine sur le site (taille x 2)


Pierre R Savary 29/03/2009 11:55

Bonjour .
Tres bons plans . Tres interessant de revoir en plan les magnifiques prise de vues . On retrouve parfaitement la manoeuvre de la 72000 allant chercher une rame . Tres belle video d'ailleurs . Merci

piouls 30/03/2009 08:51


merci. Le choix d'une gare terminus permet effectivement d'effectuer des manoeuvres intéressantes
