Lima a reproduit il y a qq dizaines d'années cette loco vapeur-tender carénée de conception 232 dont la caisse aérodynamique et les roues motrices de 2,30 m de diamètre permettaient d'atteindre 175 Km/h dans les deux sens de marche dès 1935, année de sa conception par la firme allemande Henschel. Cette rame Wegmann était composée de 4 voitures dont la livrée identique à la loco était très seyante pour l'époque.

S'agissant d'une production ancienne présentée par une relation amie, la rame complète est passée dans les ateliers biscatrain pour la digitaliser, revoir la motorisation, la transmission, l'éclairage loco et voitures.

le démontage caisse/châssis est aisé, il suffit d'extraire les 4 tampons. Sur ce modèle, la transmission est assurée par courroie et poulies entre l'arbre moteur et l'arbre secondaire équipé de deux vis sans fin. De ce fait, seuls les essieux extrêmes sont moteurs, ce qui est largement suffisant vu le poids de l'engin et le diamètre des roues. La captation du courant est excellente, les deux bissels participant également à l'alimentation électrique.

zoom sur l'arbre secondaire situé sous le lest central de la loco. Après quelques tests de roulement, je constate une marche au ralenti qui manque de souplesse, la courroie entraînant l'arbre secondaire par à coups. L'installation du décodeur ne résoud pas le problème, et aurait plutôt tendance à l'accentuer. J'ai donc prévu d'assurer la transmission par un jeu de pignons et ajouter un volant d'inertie au dos du moteur.

La poulie a été remplacée par un pignon (Jouef) en laiton repercé au diamètre de l'arbre (2 mm)

Le moteur sera conservé, un deuxième pignon Jouef (récup) a été installé. Son diamètre inférieur a été retenu en tenant compte du positionnement du moteur sur le châssis, celui ci étant maintenu par deux brides visibles sur cette photo. L'une d'entre elles sera éliminée par fraisage pour permettre de loger le volant d'inertie.

C'est fait, le moteur est en place, maintenu par une bride à l'avant, et bloqué sur le châssis par qq points de colle cyanolit 21

les tests de roulement confirment une marche au ralenti excellente désormais. Il ne reste plus qu'à digitaliser la loco et modifier le système d'éclairage d'origine par ampoules.

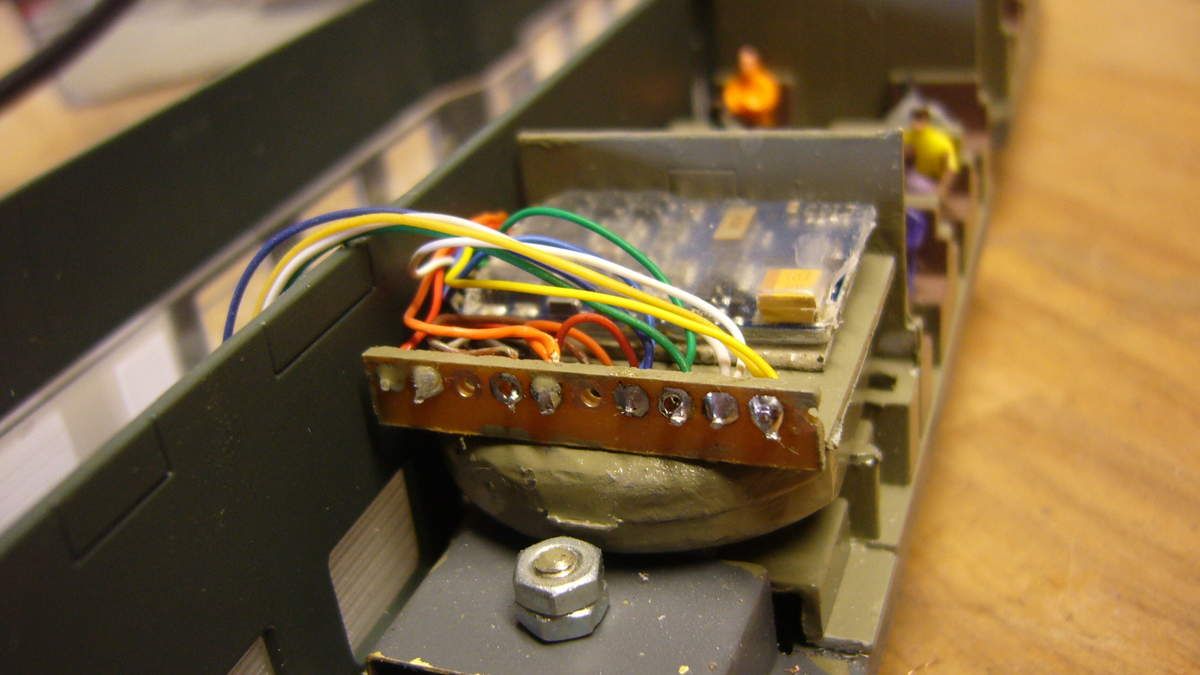

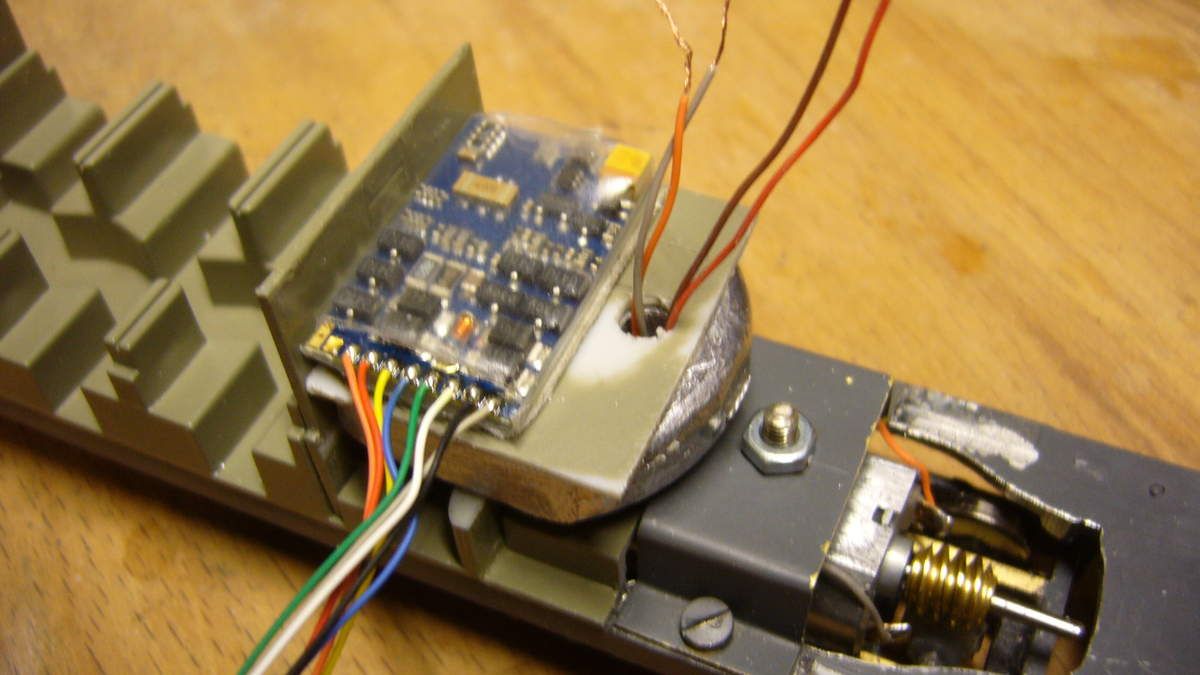

Le décodeur trouve aisément sa place, il a été débarrassé de sa prise NEM à 8 plots. Après avoir repéré la file de roues qui fait masse avec tout le châssis, le fil rouge est connecté à l'une des lamelles de contact qui alimente l'un des bissels AV, le fil noir à la masse, les fils orange et gris au moteur en repérant le sens de marche.

Les ampoules grain de blé ont été remplacées par des leds canon bicolores collées sur le châssis, le fil bleu branché sur l'anode centrale et les fils blancs et jaune sur chaque cathode avec ajout d'une résistance de 1000 ohms

terminé pour la loco, la caisse peut être reposée, désormais, les ralentis sont excellents avec une marche très souple tout en conservant une vitesse de pointe élevée conforme à ses performances réelles. A noter que le constructeur a conçu un système astucieux d'ouverture des jupes de la loco permettant une inscription des bissels AV et AR même dans des courbes serrées. Par contre, les trois essieux moteurs suspendus provoquent parfois un certain flottement de la machine, Roco a fait mieux depuis avec sa 2D2, mais tout évolue!!!

Sur cette photo, nous voyons le système d'articulation des bas de caisse qui s'ouvrent lors de l'inscription en courbe, plutôt bien pensé par le constructeur!!

J'ai repeint couleur argent les enjoliveurs de phares après avoir dégagé le conduit diffusant à l'intérieur.

l'éclairage obtenu est satisfaisant, avec une réversabilité en fonction du sens de marche

les voitures sont équipées d'origine d'un système d'éclairage à base de deux ampoules montées sur plexiglas diffusant qui n'est pas très efficace. La prise de courant sur chaque bogie sera améliorée pour limiter le frottement sur les essieux.

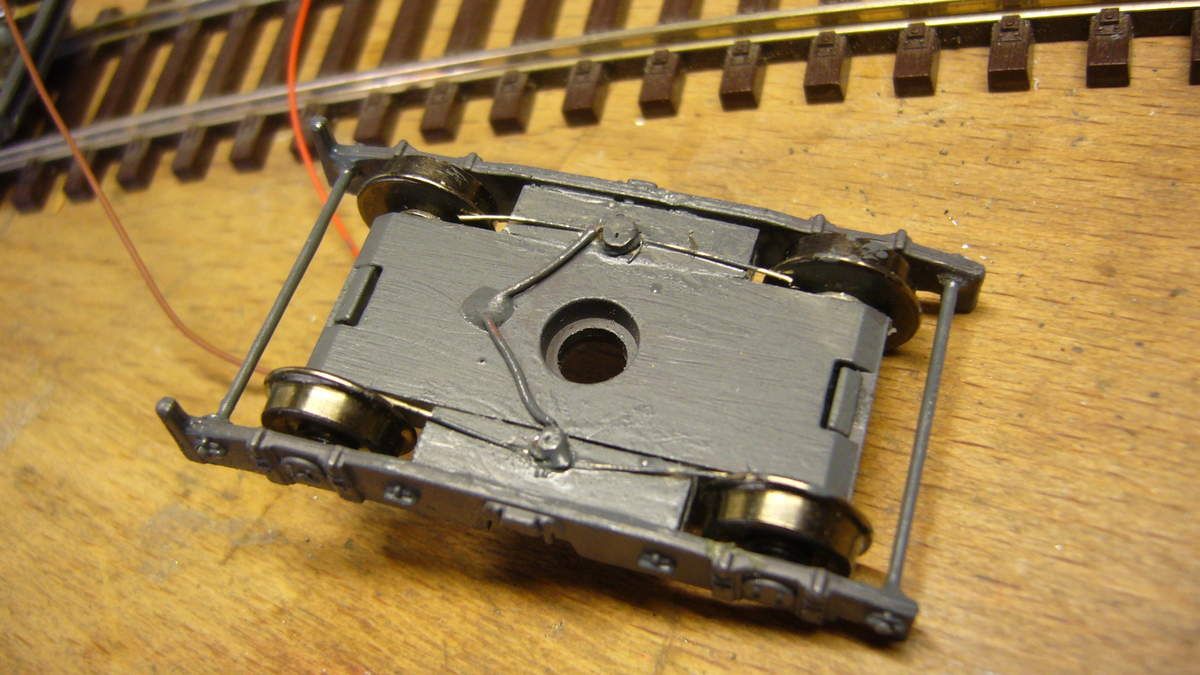

Après avoir supprimé l'existant, j'ai inséré dans l'axe du bogie une tige de laiton de 1 mm de diamètre qui me servira de support pour souder les lamelles de contact

Les lamelles sont découpées au ciseau dans une plaque de chrysocal de 1/10 ème de mm, mises en forme, puis soudées. A noter que ces voitures sont également équipées de bas de caisse escamotables pour l'inscription en courbe serrées. Un test de roulement confirme que le roulement est désormais excellent avec une prise de courant plus efficace.

même traitement sur l'autre bogie, j'en ai profité pour réviser le système d'attelage à élongation variable qui avait tendance à se bloquer.

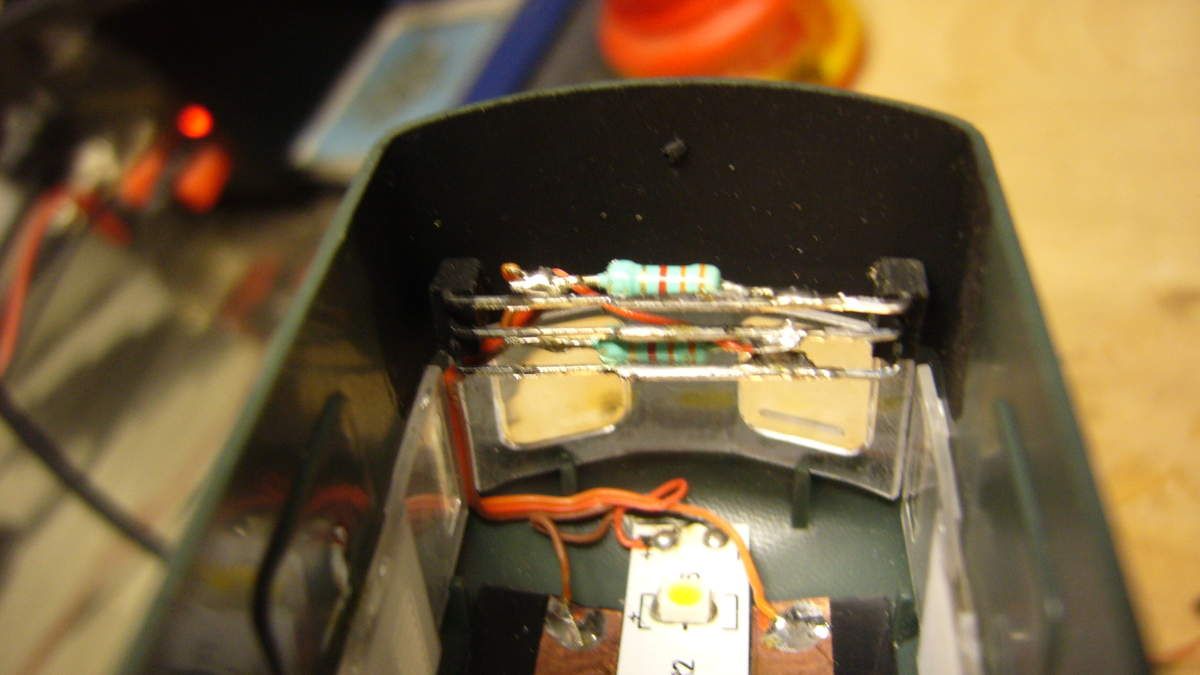

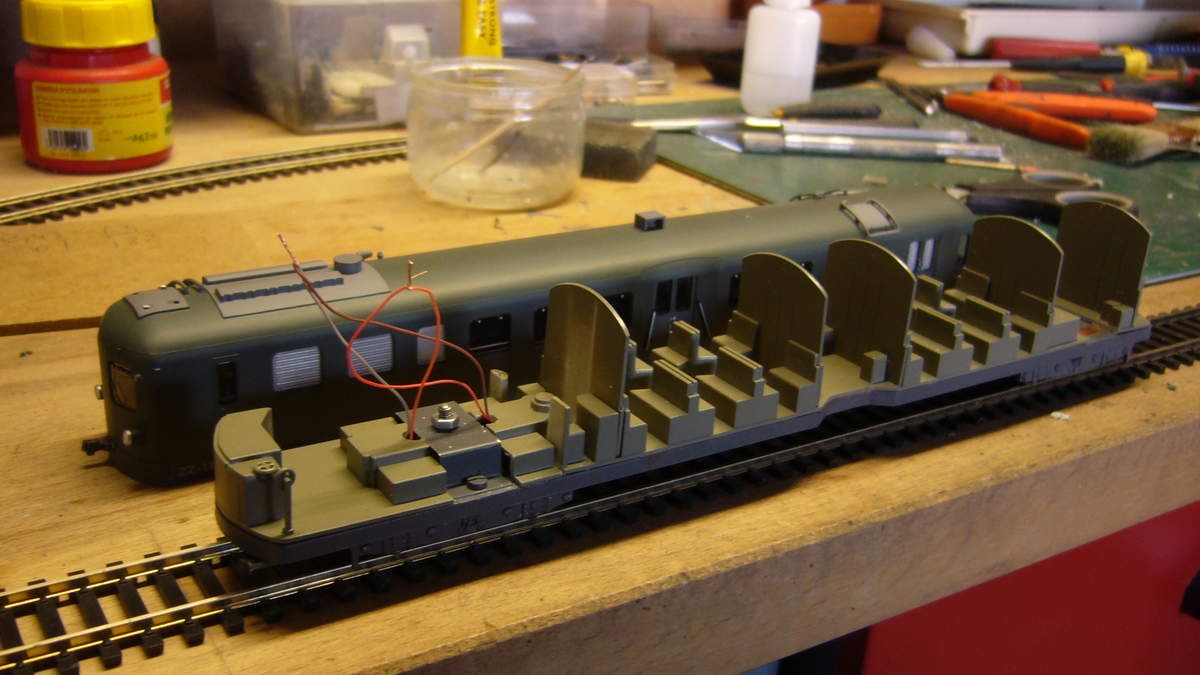

Une réglette en styrène remplace le conduit lumineux d'origine, elle est équipée d'une rampe adhésive de leds CMS BTC qui éclaire la voiture sur toute sa longueur. Une résistance de 1000 ohms a été ajoutée pour réduire l'intensité de l'éclairage. La rame devant circuler en régime digital (AC), l'éclairage sera assuré dans les deux sens de marche.

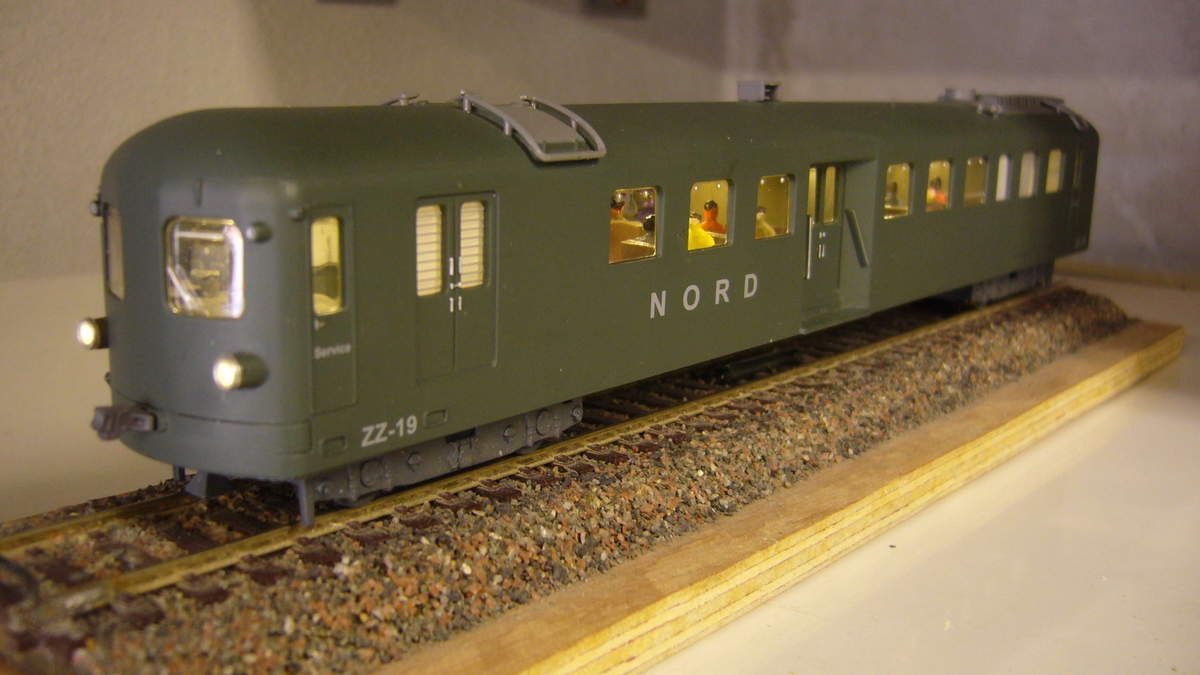

L'éclairage est doux et uniforme, plus de risque de griller les ampoules! Je n'ai pas prévu une commande de l'éclairage de la rame par la centrale digitale, mais il serait possible d'utiliser le fil vert et bleu du décodeur (AUX 1) pour obtenir cette fonction en ajoutant une ligne électrique sur toute la rame via des micro prises. Dans ce cas, la confection de lamelles de contact sur chaque voiture ne se justifierait plus.

Il ne reste plus qu'à installer un nouvel éclairage par rampe de leds sur toutes les voitures, ce qui mettra en valeur les passagers déjà présents dans la rame.

les voitures sont équipées d'origine d'attelages à élongation variable, avec un souflet sur l'une de leur extrémité qui remplit assez bien son office, à savoir masquer partiellement l'espace d'intercirculation.

L'une des extrémités arrondie de la voiture côté attelage loco. On ne peut qu'être admiratif de la ligne épurée de cette rame et de sa superbe livrée violet, beige et argent, portes coulissantes, marchepieds escamotables, air conditionné, cuisine, restaurant, salle panoramique, attelages automatiques, une performance pour l'époque!!!

le train préféré d'Hitler?? pas sûr, sinon il l'aurait fait équiper de canons....mais là je sors du sujet.

A +

Les travaux du jour portent sur la digitalisation de la 232 TC 415, une loco vapeur produite il y a qq années par Fleischmann, non encore équipée de prise NEM, ce qui complique un peu la pose d'un décodeur.

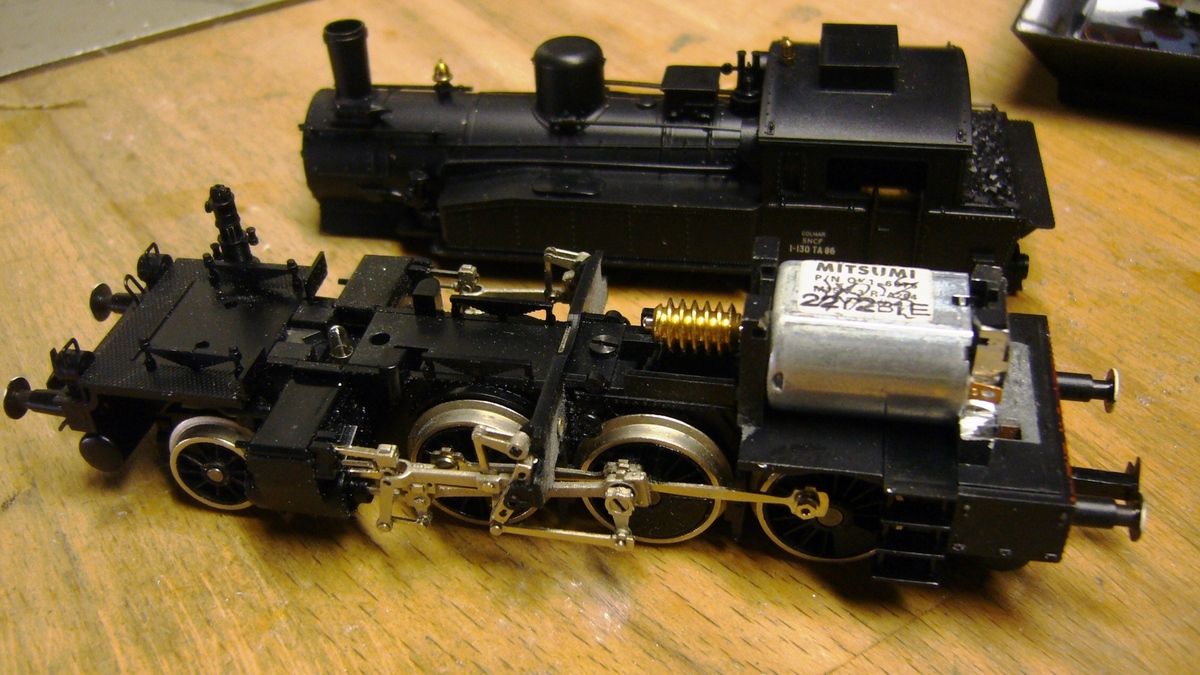

Le démontage caisse/châssis est un jeu d'enfant, une seule vis maintenant les deux éléments. Cette loco est équipée d'un solide moteur annulaire avec un fonctionnement excellent, même à vitesse réduite.

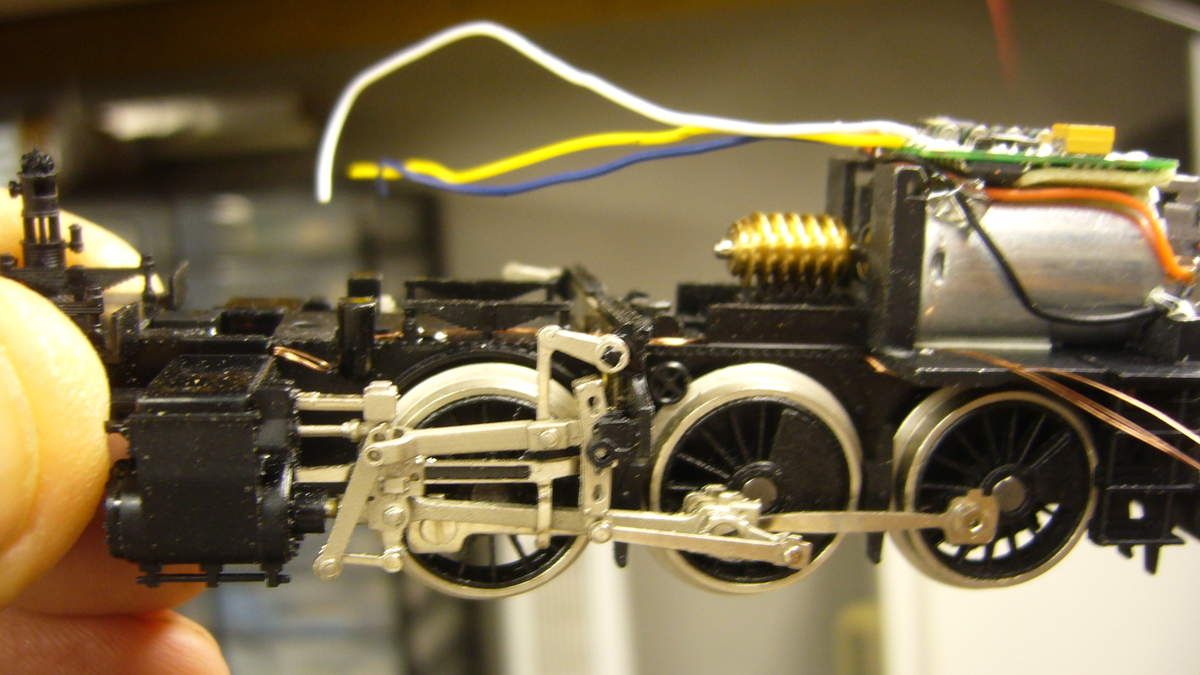

Sur cette photo zoomée, nous voyons que les porte charbons sont montés sur un circuit imprimé dont il faut impérativement isoler les deux pôles, l'un d'entre eux faisant masse avec une file de roues. L'opération est faite avec une petite fraise montée sur une perceuse Dremel pour séparer les circuits. Les sections à découper sont repérées avec une pointe de feutre. Attention en partie basse près de la roue de gauche, une jonction comportant une diode doit également être isolée. Après cette intervention, les deux pôles du moteur peuvent être raccordés aux fils orange et gris du décodeur

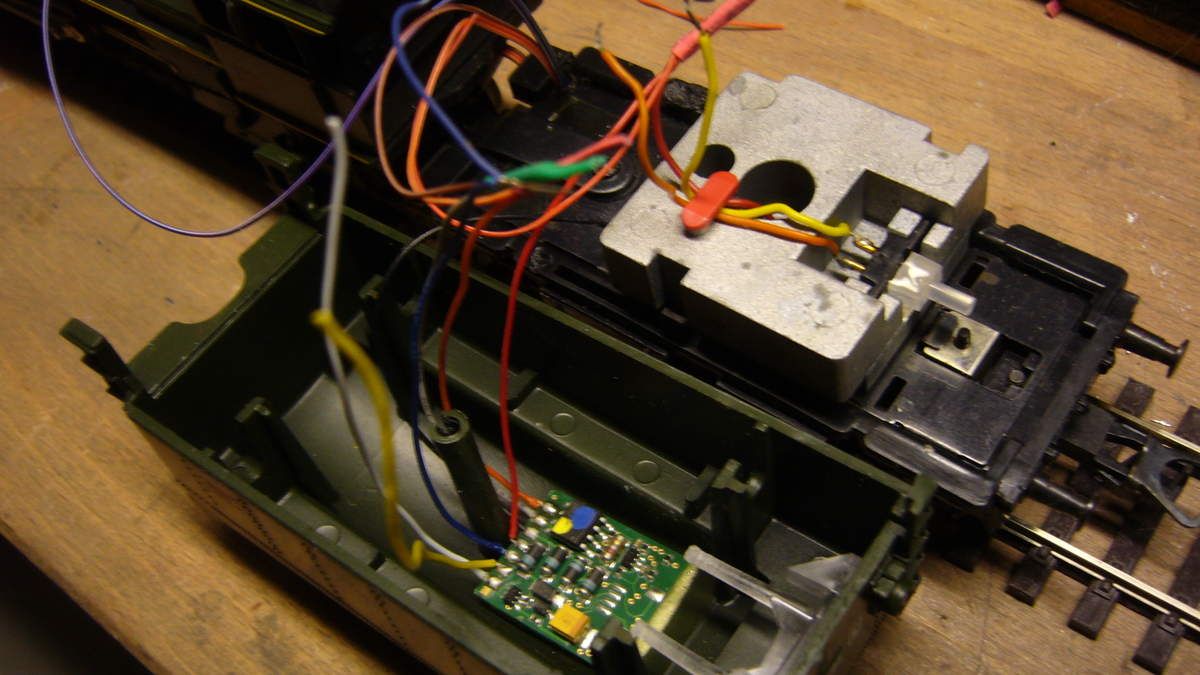

Le constructeur a prévu un emplacement derrière le bloc moteur pour la pose d'un décodeur ( ici un SAI Uhlenbrock) avec un cheminement relativement aisé des câbles pour le raccordement au moteur et aux roues captrices de courant

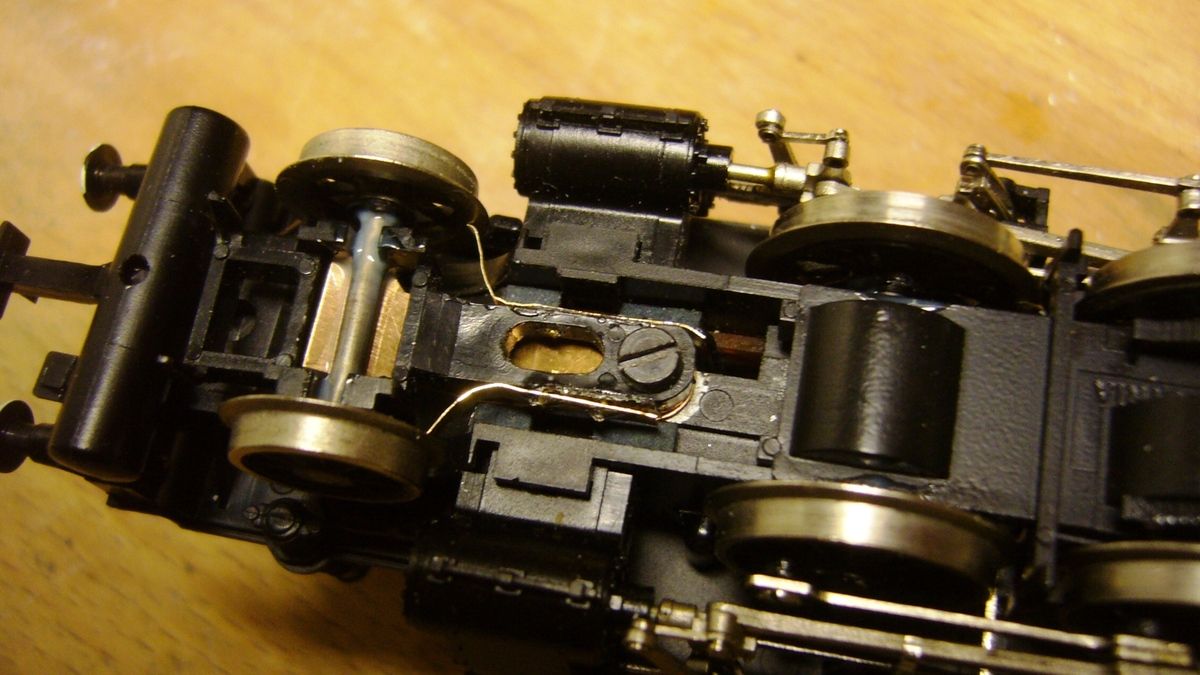

Le fil rouge du décodeur est à souder à un plot isolé existant sur le châssis reliant la file de roues de droite dans le sens de la marche AV. Le fil noir est à relier à la masse métallique de la loco (file de roues de gauche) A ce stade, un premier essai permet de vérifier que la loco fonctionne en régime digital

Le système d'éclairage adopté par Fleischmann est basé sur des conduits lumineux alimentant les feux AV et AR par un jeu d'ampoules. Elles seront remplacées par des leds bicolores BTC, avec des résistances de 1 Kohms sur chaque cathode.

Les leds sont collées à l'emplacement des ampoules, et un petit capuchon en styrène noir a été ajouté pour éviter un éclairage en cabine par diffusion.

Le branchement au décodeur est classique, via les fils bleu, blanc et jaune du décodeur, toutefois, j'ai alimenté la cathode du feu rouge AR avec le fil vert , pour permettre sa programmation distincte avec la touche F1 de la centrale, ce qui permet de l'éteindre lorsque la loco est attelée.

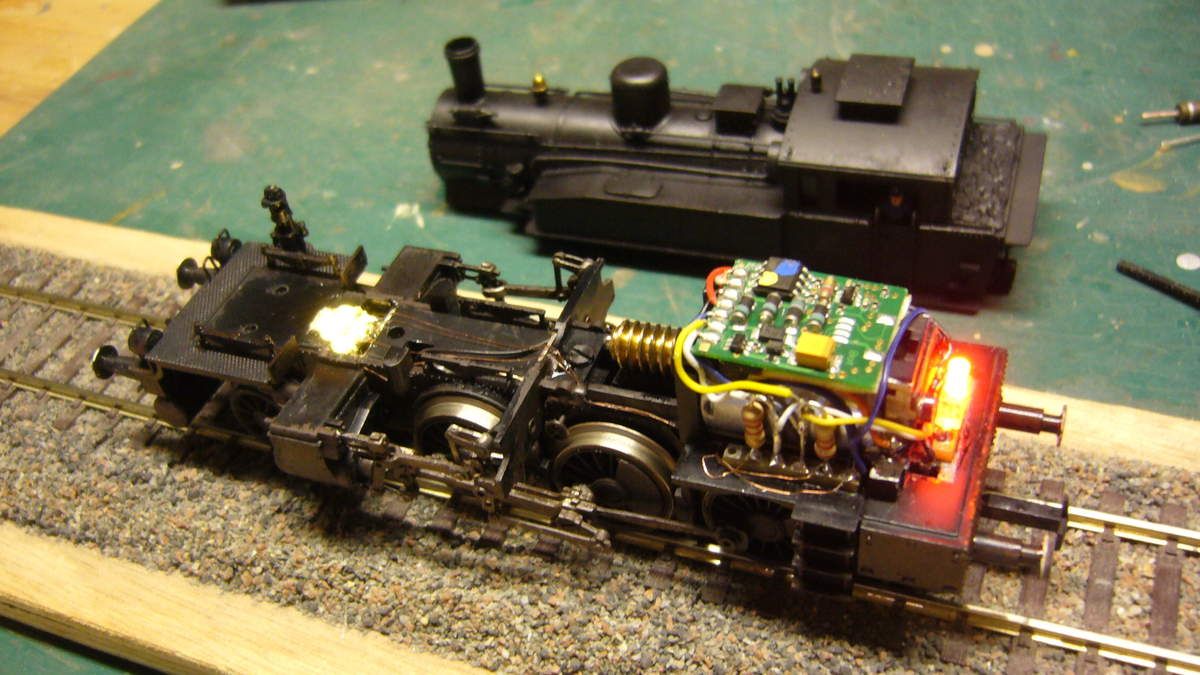

Test d'éclairage, c'est OK

L'éclairage des lanternes par le conduit lumineux reste assez doux, certes, il aurait été préférable de loger des leds CMS dans chaque lanterne, mais avec le risque de les endommager et au prix d'un câblage compliqué!!

Les boisseaux de tampons ont été repeints en noir mat, il ne reste plus qu'à effectuer une patine sur toute la machine, opération qui sera réalisée lorsque tout le parc vapeur aura été digitalisé.

A +

J'ai découvert l'année dernière lors d'une exposition les moteurs d'aiguillages Cobalt sur le stand de Miniatures Passion. Il s'agit de produits innovants équipés d'une motorisation assurant un mouvement lent des lames d'aiguillages par le biais d'une corde à piano montée sur un support réglable. Ces moteurs déclinés en version DCC ont la particularité d'intégrer un décodeur, ainsi qu'un jeu de contacts permettant d'alimenter la pointe de coeur, mais également un deuxième jeu de contacts pour tout autre automatisme (feux, TCO etc) Ils fonctionnent sous une tension de 7 à 23 V)

Ils existent également en version analogique. (tension 12 à 23V)

J'ai donc retenu la version DCC pour équiper mon diorama en cours de construction, dans la mesure où je souhaite simplifier au maximum le câblage. En effet, l'alimentation de ces moteurs se fait via deux fils reliés à la centrale digitale (power bus) et la commande par le biais de la multimaus Roco après avoir programmé l'adresse correspondante.

Cette photo zoomée montre le bornier d'alimentation ainsi que le petit interrupteur à glissière qui sert uniquement à programmer l'adresse du moteur. En position "set", il recoît l'information de programmation, et doit être ensuite basculé en position "run" pour l'utilisation courante.

Au total, le boitier de connexion dispose de 9 contacts. La notice montre de nombreux schémas de branchement avec toutes les applications possibles. La bascule en position droite ou déviée est puissante et permet de manoeuvrer les lames d'aiguilles les plus récalcitrantes, celles ci sont bien collées, le moteur est équipé d'une coupure en fin de course.

Le fabricant a prévu un adhésif double face qui facilite grandement la pose du moteur sous le plan de roulement du réseau. Il est toutefois recommandé de fixer solidement le moteur par vissage (fourni) après vérification que le mouvement des lames d'aiguilles est correct.

Détail du bornier de connexion extrait de la notice rédigée en anglais. Elle est disponible sous forme de fichier PDF sur le site Miniatures passion

Il est également possible de commander ce type de moteur en utilisant des boutons poussoirs, ce qui permet de superposer une exploitation informatisée avec une commande manuelle. Là encore, tout est expliqué dans la notice.

Un premier moteur vient d'être installé sur le diorama. Avant la pose, il convient de bien repérer la position droite ou déviée de l'aiguillage avec le mouvement adéquat de la tige de commande.

Pour faciliter la pose, la came mobile supportant la corde à piano est positionnée au centre, le support peut coulisser verticalement sur le bâti du moteur, ce qui permet un ajustage parfait de la pression exercée sur chaque lame d'aiguille.

Comme je l'avais signalé dans un précédent article, j'ai retenu des aiguillages Peco au code 75, toutefois, le mécanisme dans toute la gamme de cette marque est plutôt grossier avec un clipsage par ressort pour verrouillage des aiguilles en position droite ou déviée. Ce système n'est plus utile avec les moteurs Cobalt, et j'ai supprimé avec un cutter la section concernée. Sur cette photo, nous voyons un aiguillage installé dont les flancs de rails ont été préalablement peints en rouille/noir mat avant la pose. S'agissant d'une portion du dépôt, je n'ai pas prévu de semelle ballast en polystyrène extrudé ou liège, le ballast sera coulé directement entre les traverses.

Sur cette photo, nous voyons un aiguillage avec son mécanisme d'origine (en haut) et un autre en dessous modifié. L'extérieur des traverses doit être également arasé au niveau des trous de fixation des moteurs Peco

Les aiguillages de la série electrofrog Peco ont la particularité d'avoir leur pointe de coeur câblée dont la polarité est donnée par les lames d'aiguilles en position droite ou déviée lorsqu'elles collent sur le rail. Du fait de la suppression du ressort et donc du contact sur le rail, il convient d'alimenter séparément la pointe de coeur avec les contacts du bornier du moteur Cobalt. Par contre, il faut impérativement supprimer le pont électrique en faisant sauter avec un tournevis les fils que l'on voit à gauche dans les deux cavités de la traverse. Les lames d'aiguilles seront désormais alimentées séparément par leur rails respectifs en soudant deux fils (bleu et jaune sur la photo) à raccorder au bus DCC

chaque aiguillage devra être modifié, y compris la TJD dont il faut faire sauter le ressort de maintien des lames. Lors du positionnement définitif des aiguillages, il faut veiller à loger des éclisses isolantes sur toutes les sections de rails qui peuvent recevoir des polarités différentes en fonction de l'orientation des aiguillages, sinon court circuit assuré!!!

La pose des aiguillages sur le deuxième module est réalisée par simple collage (colle à bois), il convient maintenant d'installer les moteurs. Cette opération sera réalisée le module debout ou retourné pour faciliter le câblage.

Chaque moteur est affecté d'une adresse et est testé avant de raccorder électriquement les pointes de coeur.

j'ai retenu un code de couleur spécifique pour chaque fil et installé des barrettes à 9 cosses pour chaque moteur, sachant que j'ai prévu large pour d'autres branchements sur la maquette.

plot 1 et 2 DCC

rouge et brun (feeder raccordé au bus de la centrale chargé d'alimenter les moteurs Cobalt et la voie)

plot S2R

bleu (file de rails de droite)

plot S2L

jaune (file de rails gauche)

plot S2C

vert (pointes de coeur)

Au total, deux fils de bonne section seront nécessaires pour alimenter la voie et les moteurs d'aiguillages en régime digital, vu la faible consommation de ces derniers et les besoins limités en puissance pour faire rouler quelques locos sur le diorama.

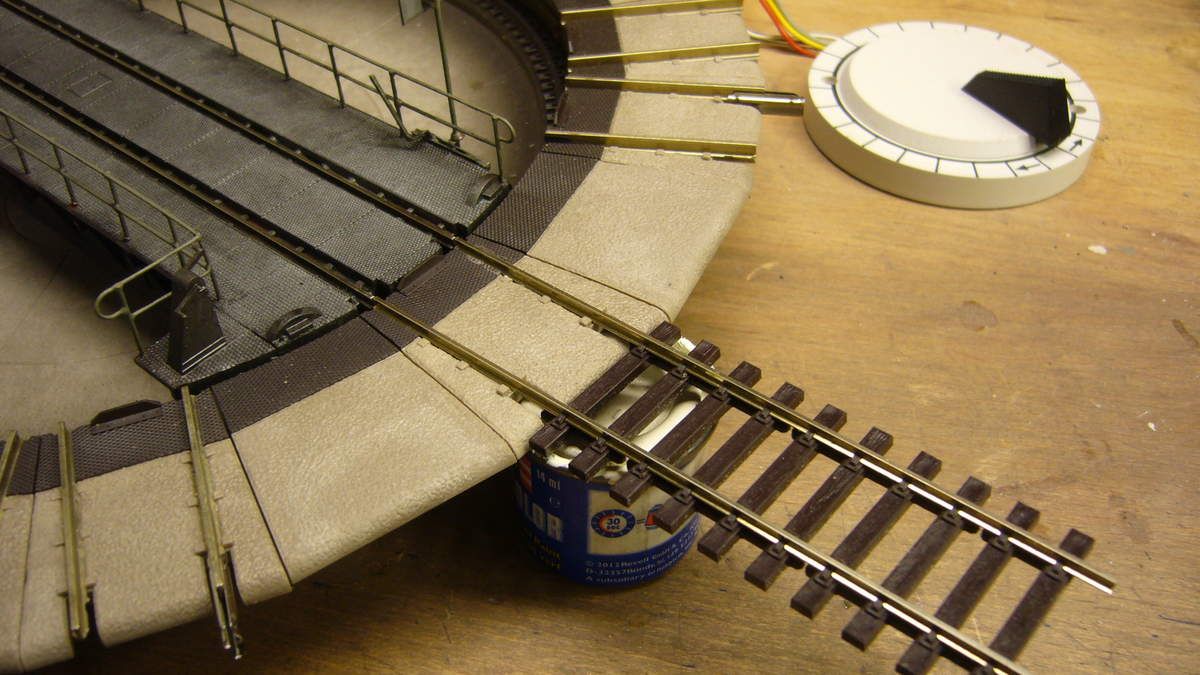

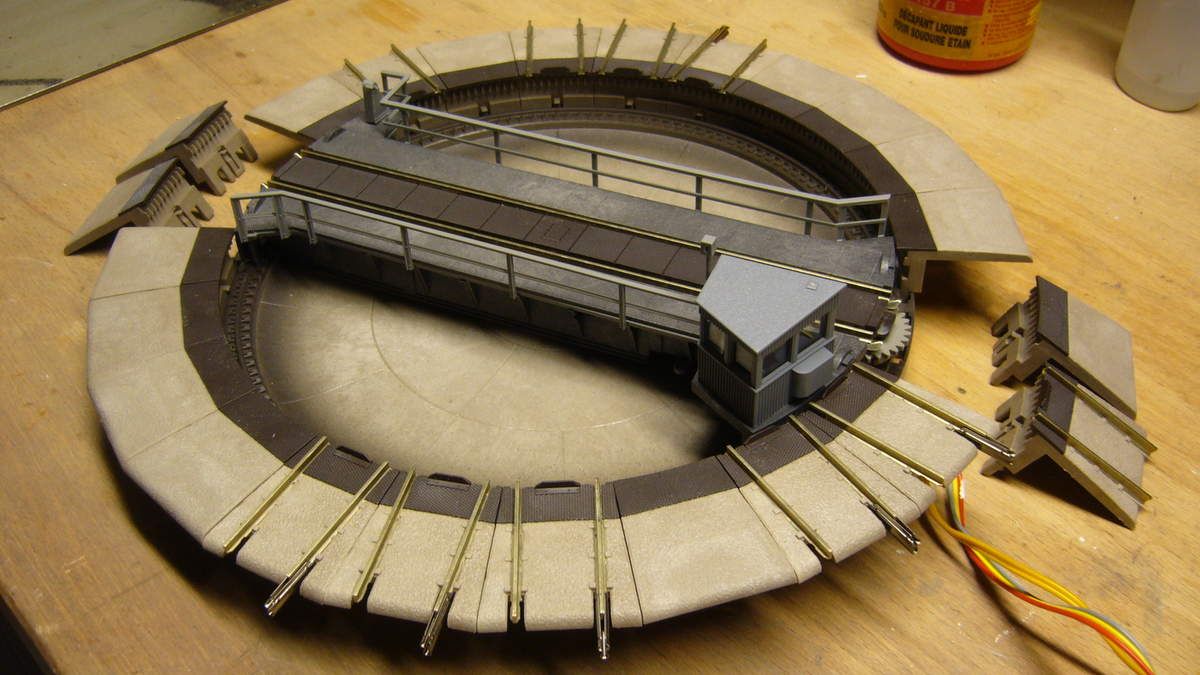

Pour l'éclairage des bâtiments et le fonctionnement de la plaque tournante Fleischmann, deux autres fils seront nécessaires en sus du boitier de commande du pont tournant, avec une alimentation classique analogique.

En conclusion

Les moteurs Cobalt se révèlent d'excellents produits notamment pour l'équipement de réseaux gérés en mode digital, avec un rapport qualité/prix sans concurrence si l'on tient compte de l'intégration du décodeur de fonction. A titre indicatif, leur coût unitaire est le suivant:

mode digital: 24,70 €

analogique: 18,70 €

avec remise pour des achats de 6 ou 12 unités.

Les tests de fonctionnement réalisés sur mon diorama n'ont pas soulevé de problèmes particuliers, et leur mise en oeuvre s'est révélée très rapide.

J'aurais bien aimé disposer de ce type de produit lors de la construction de biscatrain, reste à vérifier leur fiabilité à l'usage, vu leur mécanisme complexe que j'ai eu la curiosité d'examiner en ouvrant l'un deux (démultiplication du mouvement de la came par un train d'engrenages impressionnant!!)

A +

Les Editions Atlas ont produit trois éléments de la rame budd inox dont la gravure comporte certes quelques inexactitudes, mais avec des cotes relativement conformes, un traitement des flancs de bogies en amélioration, bref, un modèle acceptable pour tenter une motorisation et donner vie à cette automotrice que bon nombre "d'anciens" ont emprunté durant leur vie active!!!

A ce stade de la diffusion de la collection, Atlas est dans l'incapacité de livrer les modèles et leur réception très aléatoire dépend plus d'un facteur chance que d'une organisation administrative devenue bordélique. Pour ma part, je suis dans la case malchance, n'ayant recu qu'un élément intermédiaire. Aussi, je me suis résolu à l'acquérir sur le net.

Les travaux porteront sur la motorisation de la motrice de tête, sa digitalisation, attelages à élongation variable, éclairage des feux réversibles, éclairage et l'équipement intérieur, et qq améliorations (pantographe, tampons, échelle d'accès à la toiture, patine)

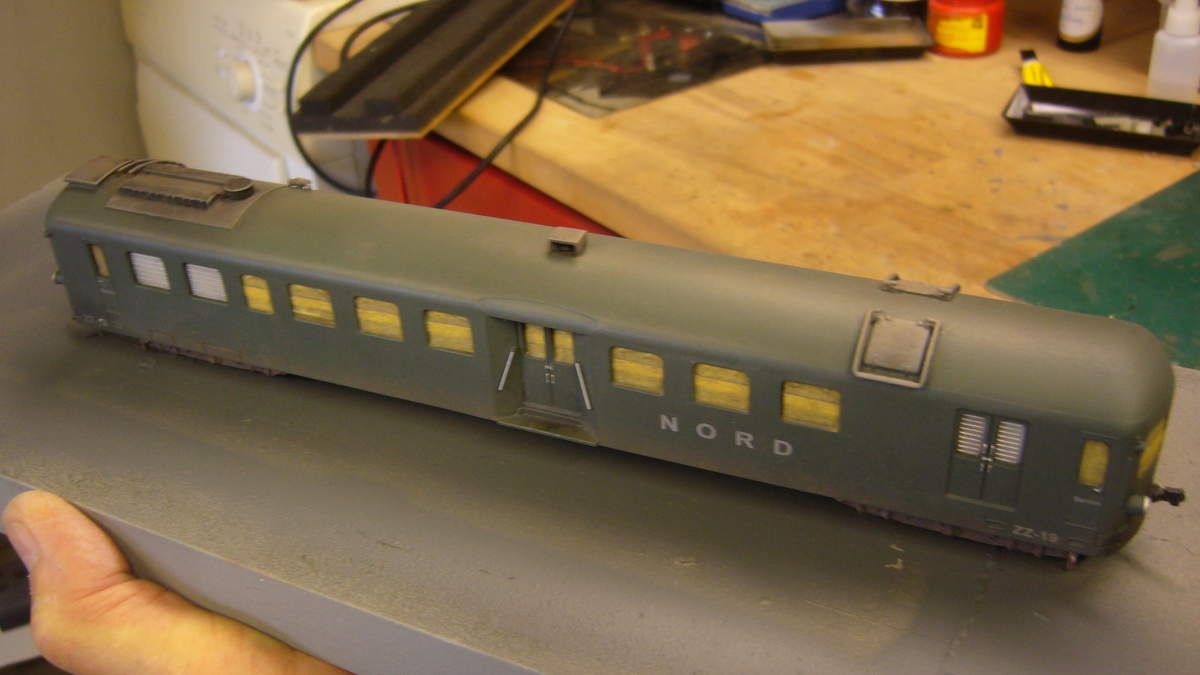

la photo ci-dessus montre la remorque d'extrémité à l'état original. La couleur inox défraichie est plutôt réussie.

premier travail, équiper les bogies d'essieux métalliques (fourniture Limousin modélisme train réf LMT 140) diamètre 10,4 mm normes fines RP25. Il faut agrandir les paliers en passant dans les gorges un  foret de 2 mm. Lors du décollage des flancs de bogies, les têtons d'assemblage ne résistent pas et cassent. Il convient de les repercer en bien centrant avec un foret de 1,2 mm. Deux tiges de laiton de même diamètre serviront de support.

La gravure des flancs de bogie s'améliore chez Atlas par rapport aux premières productions. Bien qu'un peu empâtées, elles restent convenables, d'autant que peu visibles car masquées partiellement par les marches d'accès et les bas de caisse.

un peu de graisse téflon avant de refermer le carter inférieur. Vérifier que les roues tournent librement, les flancs de bogie doivent affleurer sans toucher.

la rotation des bogies est très limitée du fait de la présence des marchepieds. Deux solutions, faire une légère incision sur les flancs de bogies avec une mini fraise Dremel à l'emplacement des supports externes de marchepieds, ou bien détacher ces derniers et les rendre solidaires des bogies par collage. J'ai choisi la première.

Le bogie moteur sera situé en tête de la motrice, pour permettre l'installation d'attelages à élongation entre chaque remorque, le système fixe adopté par Atlas ne permettant pas d'inscription en courbe suffisante.

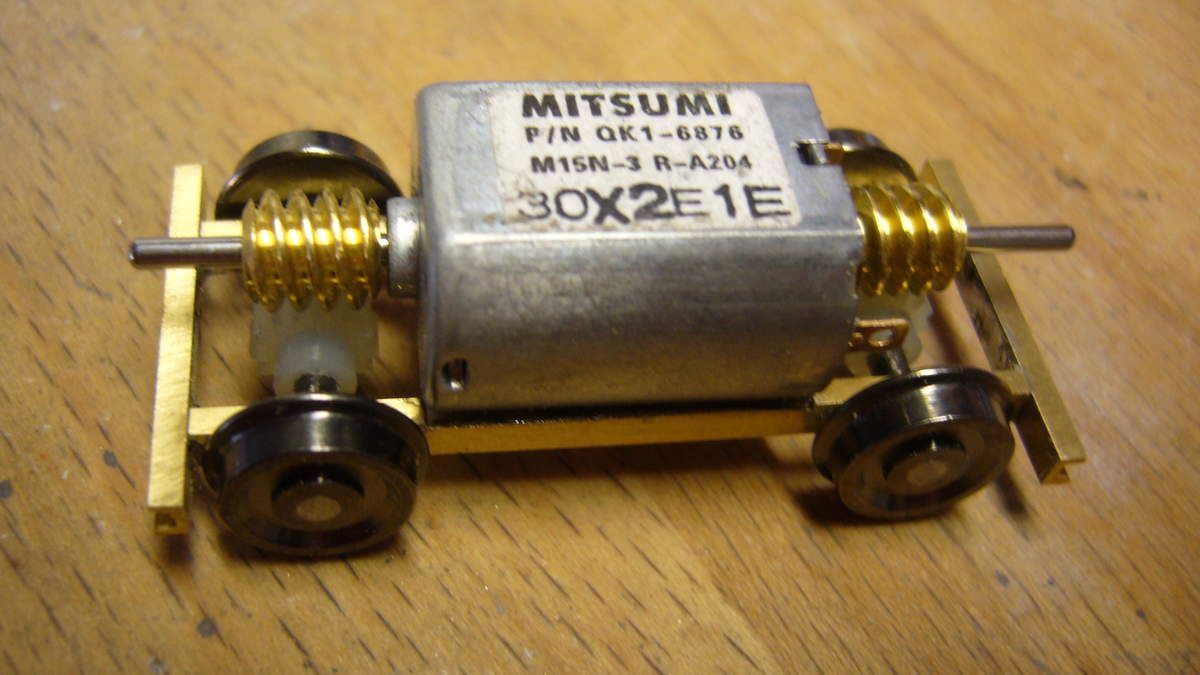

L'utilisation du bogie d'origine Atlas sera remplacé par un châssis constitué de deux longerons en laiton (section 5x2mm) perçés au diamètre 2 mm en respectant l'entraxe. Pour cette intervention, les deux longerons sont collés provisoirement dos à dos, ce qui permet un travail précis.

Le châssis sera collé bien à plat sur un gabarit en MDF puis soudé.

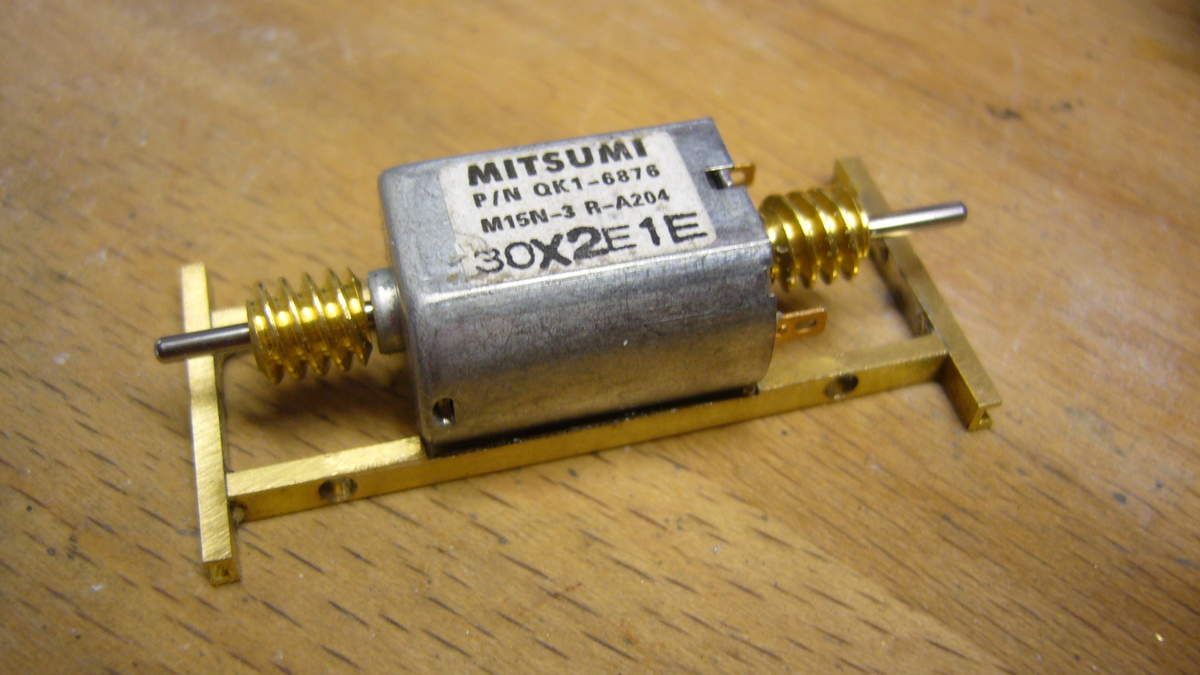

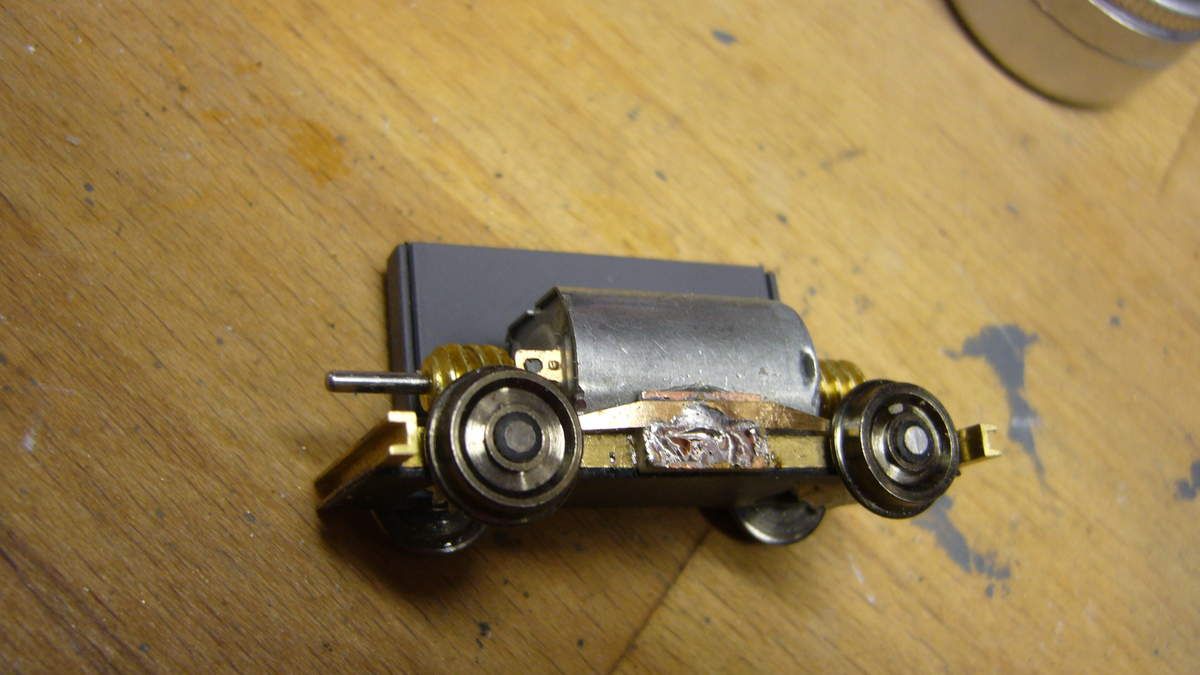

Là cela se complique un peu car il faut confectionner le berceau du moteur en fraisant la partie centrale du bâti, le positionnement dépend de la taille des pignons, J'ai utilisé des pignons de récup Roco (module 0.4) adaptés à celui de la vis sans fin équipant le moteur Mitsumi. Une fois le fraisage terminé, j'ai consolidé le bâti avec une tôle de laiton de 5 dixième soudée.

Pour pouvoir loger deux volants d'inertie, j'ai dû supprimer les longerons extrêmes du châssis moteur par tronçonnage.

la motrice devant pouvoir tracter deux ou trois éléments, j'ai équipé les roues de bandages d'adhérence Roco, après usinage de ces dernières. En fait, on peut obtenir des gorges avec une très grande précision en utilisant la fraiseuse Proxxon, l'outil de tour étant serré sur l'étau lui-même fixé solidement sur la table de coordonnées.

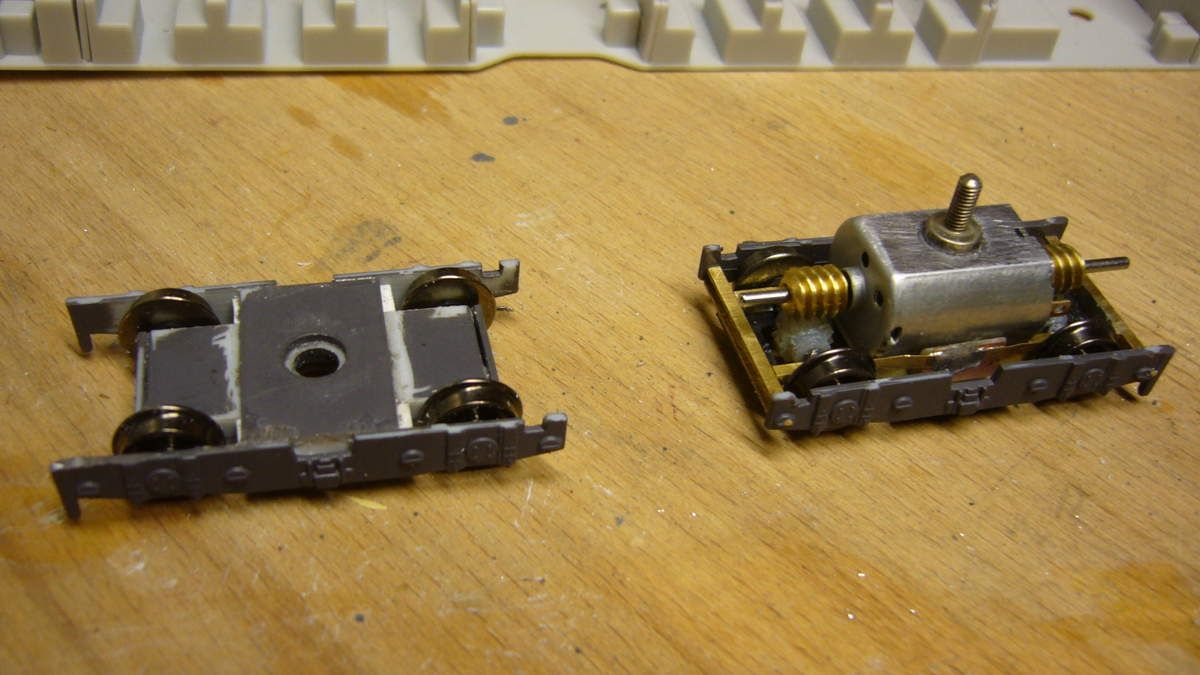

Deux pièces de polystyrène mises en forme de chaque côté du bâti permettent de coller les flancs de bogies après suppression des ergots sur leur face interne.

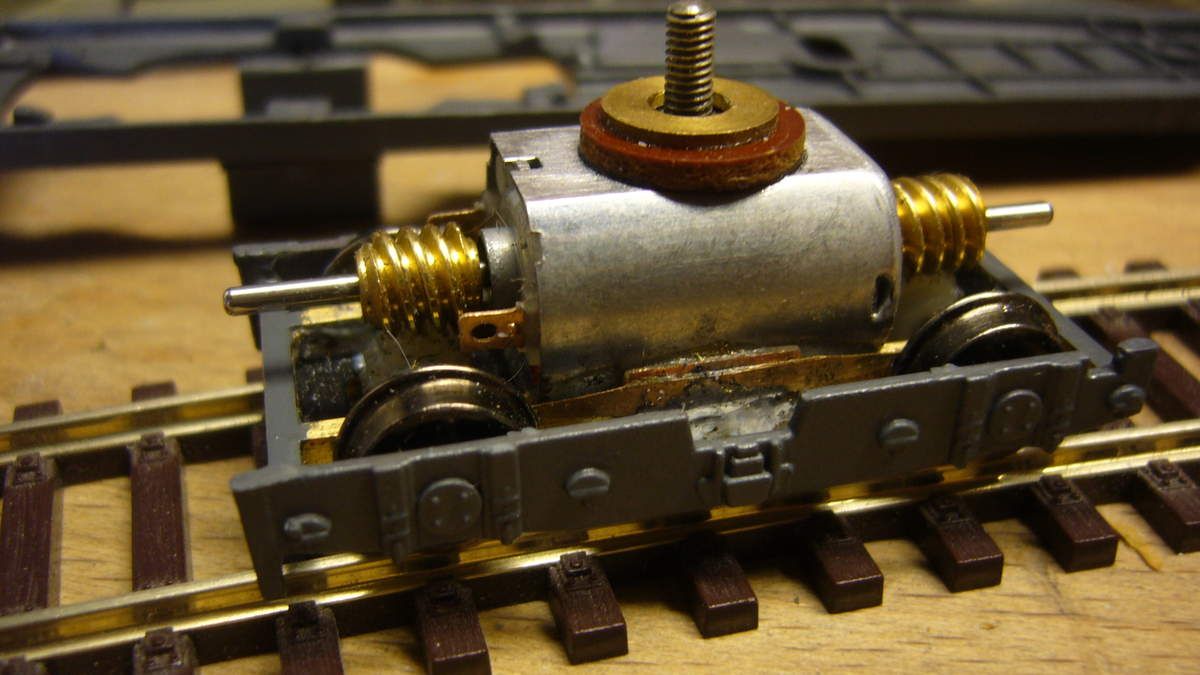

Une vis à tête plate sert de pivot de rotation. Elle est soudée sur le carter moteur. Cette opération doit être réalisée rapidement avec un fer à souder puissant en utilisant du décapant, afin de ne pas endommager le moteur. Au pis aller, utiliser une bonne colle (cyanolit 21) et bien centrer.

La découpe du châssis est réalisée avec la scie à chantourner Proxxon, avec finition à la lime. Le support de marchepieds doit être décollé durant cette opération.

Il ne reste plus qu'à confectionner une bride dans une plaque de laiton de 5 dixième, fixée par vissage après taraudage des deux trous existants sur le modèle Atlas.

l'installation d'attelages à élongation Roco nécessite une découpe de chaque extrémité des châssis selon la photo ci dessus,

Une partie du compartiment intérieur doit être également arasé ainsi que les bas de caisse d'extrémité, afin de pouvoir fixer l'attelage à un niveau correct par rapport aux rails, mais aussi laisser la place pour la rotation du bogie.

le support du bogie doit être également ouvert d'un côté pour permettre l'articulation du timon d'attelage.

Ce dispositif permet un rapprochement réaliste des caisses de la rame en alignement, tout en autorisant un passage dans les courbes les plus raides.

zoom sur un jeu d'attelages positionnés par collage.

vue de dessous de la motrice. Nous voyons que les bogies acceptent une rotation suffisante pour passer sur des courbes de l'ordre de 50 cm de rayon, et ce sans supprimer les marchepieds qui ont été conservés en l'état.

Le plus gros des travaux est terminé sur la motrice, il faut maintenant tester les qualités de roulement et aborder la partie électrique, ce qui sera fait lors d'un prochain article.

A suivre

Dernière maquette qui prendra place sur le futur diorama, j'ai retenu un alignement de maisons de style IDF produit par Régions et Compagnies. Il s'agit d'un kit regroupant trois constructions à usage de commerce avec des arrière cours. Ce type de maquette est assez caractéristique de ce que l'on peut trouver sur notre hexagone et prend peu de place sur un réseau. Les différents éléments sont en carton finement découpés au laser, le fabricant fournissant un kit d'éclairage complet qui mettra en valeur les aménagements intérieurs également fournis. La photo ci dessus montre la maquette quasiment terminée sur laquelle j'ai réalisé quelques améliorations.

Vue sur l'arrière cour intérieure

L'assemblage se fait par collage, mais nécessite prélablement de préparer les éléments dont les tranches sont brunies par la découpe laser.

La plus grosse difficulté est de trouver la couleur la plus proche de celle des encadrements de fenêtres et angles de murs qui doivent être repeints dans le ton des façades.

Là, trouver le bleu adéquat est parfois un coup de chance, mais il reste toujours la possibilité de s'en rapprocher avec des mélanges appropriés.

Les huisseries de portes et fenêtres doivent être collées avant assemblage, il n'est pas prévu de rideaux, mais il est facile d'en créer avec du papier canson de couleur

Un aménagement intérieur succint est prévu dans le kit, il est recommandé de l'installer avant la pose du premier bâtiment qui est un hôtel restaurant. Quelques personnages ont été ajoutés pour créer une animation.

Les stores extérieurs en position repliée sont préparés et repeints avant leur pose.

C'est fait, on peut passer à autre chose

Le rez de chaussée est surmonté d'un plafond sur lequel le fabricant a prévu un éclairage par 3 leds ton chaud montées en série

Détail du branchement des leds, le câble devra également alimenter le 1er étage avec 3 autres leds pour les chambres

deux chambres avec leur équipement sont prévues avec un éclairage spécifique par led.

J'ai ajouté une poutre pour fixer l'éclairage central par led sur le reste du bâtiment

laquelle permet de créer une cloison sur le dernier étage

Le fabricant recommande de chanfreiner les pans de toiture avant collage en fonction de leur inclinaison (j'ai utilisé une cale à poncer) Pour une plus grande solidité, j'ai ajouté des bandes de carton fin pour maintenir les trois pans.

A ce stade, on peut coller définitivement la toiture, et positionner la structure des chiens assis.

Afin d'améliorer le relief des toitures, j'ai ajouté des plaques de tuiles autocollantes Rotamagus, ainsi que des gouttières Décapod, lesquelles apportent une touche plus réaliste aux constructions.

La construction du premier bâtiment est bien avancée, les bacs de fleurs sont installés.

zoom sur la terrasse

L'hôtel est accolé à un autre bâtiment via un porche donnant accès à un petit parking client situé sur la cour intérieure. Le passage est un peu étroit, seules les petites voitures y ont accès, ici une vieille juva quatre.

l'assemblage des deux autres immeubles accolés ne pose pas de problème particulier. J'ai ajouté des cloisons pour consolider la structure

quelques accessoires (sacs, fût) ont été ajoutés sur le trottoir devant le commerce.

Vue nocturne avec éclairage des bâtiments. Reste encore quelques détails à améliorer

Les toitures ont été patinées avec de la terre à décor, après ajouts des faitières fournies dans le kit qui ont été repeintes couleur tuile.

Une dernière vue nocturne côté cour intérieure. Le plus dur est fait. Je vais pouvoir attaquer la construction du diorama maintenant que je dispose de toutes les maquettes qui y figureront.

Comme certains lecteurs l'auront constaté, la planification du futur réseau est passée d'abord par une phase de collecte et assemblage des principaux équipements avant la construction de l'infrastructure qui est généralement la première étape d'un projet. Ainsi, j'aurai une vision exacte de l'emprise de chaque bâtiment sur une surface où chaque cm2 est compté!!!
