les travaux se poursuivent sur le pont tournant avec une première couche d'apprêt couleur gris ciment appliquée sur la fosse avec un spray acrylique Belton. Les rails sont immédiatement nettoyés avec un chiffon imbibé de diluant avant séchage. Tous les secteurs disponibles ont été traités. Pour le moment, la disposition des voies d'accès et de remisage n'est pas fixée, mais c'est sans importance, car elles pourront être disposées ultérieurement sans revenir sur le traitement de patine qui suit.

En attendant le séchage, j'ai réalisé les travaux de finition sur le pont tournant. La cabine préalablement peinte en gris a été patinée avant la pose des vitrages et d'un éclairage intérieur à base de led

Il s'agit d'une platine autocollante équipée de sa propre résistance. Néanmoins, j'ai ajouté une résistance supplémentaire de 10 Kohms pour atténuer la luminosité très forte de ce composant.

Avant la pose définitive de la cabine, le pont a été copieusement sali avec un lavis à base de peinture Humbrol (noir, brun, beige) dilué dans du white spirit.

J'ai ajouté le poste de commande Fleischmann découpé dans la platine d'origine et un opérateur Preiser avant de coller la cabine

L'éclairage cabine est branché provisoirement sur les deux files de rails du PT, il sera possible de le commander séparément en intercalant un décodeur logé sous le pont. Les tests sont en cours.

Des petites touches de rouille ont été ajoutées sur la rambarde et la structure métallique du pont, ainsi que des taches de salissure effectuées avec un lavis plus consistant. Pour terminer, un léger voile couleur poussière à l'aérographe sur tout le pont.

Sur cette photo, nous voyons que les secteurs périphériques et la fosse sont à traiter pour obtenir un pont tournant homogène au niveau de la patine. A noter que le fabricant a déjà fait un effort de salissure de la fosse, mais tout le reste est bien trop propre!

Dans la fosse figure deux évacuations d'eau venue de moulage, j'ai retrouvé des grilles Décapod dont le format identique permettra de les recouvrir

c'est fait, elles ont été collées après une légère patine.

La patine de la fosse est effectuée avec un lavis très dilué de la même composition que celui du pont tournant (noir, brun, beige). J'ai particulièrement insisté sur la salissure des rails circulaires en ajoutant çà et là des traces d'huile, de rouille. Cette opération a été réalisée sans le pont qui n'a été réinstallé qu'après séchage complet de la fosse et des secteurs d'accès. Là encore, les rails doivent être soigneusement essuyés sur toute la surface de roulement.

De nombreuses taches d'huile sont déposées avec une pointe de noir avant que le lavis soit complètement sec, ce qui permet de les diluer

Dans la mesure où le pont alimente chaque secteur de voies qui sont dans son alignement, il importe de bien nettoyer le talon des rails souillés après le traitement de peinture, lavis et patine.

Cette opération est effectuée avec la gomme abrasive Roco

J'ai confectionné deux signaux carrés sur support de laiton (profilé en U plat) qui seront installés de chaque côté du pont.

Un simple trou de 1 mm dans le platelage permet de positionner le signal carré

C'est terminé, il va falloir maintenant la positionner sur un premier module que Gilles a préparé, mais avant, je dois procéder à des tests en vue de sa digitalisation. Pour ce faire, j'ai retenu le module TT-DEC de LDT dont j'ai pu obtenir un mode d'emploi en anglais, mais j'ai quelques craintes quand je vois la complexité de sa mise en oeuvre divulguée sur certains forums et pour le moment, je n'ai pas trouvé de modéliste ayant réussi cette programmation sur une Multimaus Roco. Si un lecteur a la solution avec cette centrale, je suis preneur!!!

Par contre, j'ai pu tester une solution de digitalisation très simple à réaliser mettant en oeuvre un décodeur classique, et un relais monostable 12V

le schéma ci dessus présente le câblage qui est simple à réaliser, la totalité des composants pouvant être logés directement sous le pont tournant, ce qui limite la connexion à la centrale à seulement deux fils jaunes qui alimentent la voie et tout le mécanisme de rotation du pont tournant via le décodeur

Dans cette option, le sélecteur fournit par Fleischmann devient inutile.

La rotation du pont se fait dans un sens ou dans l'autre avec la molette de la multimaus sur l'adresse programmée sur le décodeur. C'est pourquoi j'ai indexé le pôle + et - sur chacun des fils orange et gris du décodeur selon le sens de rotation du moteur du PT.

L'activation de la touche Aux 1 (F1) déclenche l'excitation du relais monostable (12V) qui va engager le processus de rotation du pont pas à pas via son contact travail. Cette même touche F1 désactivée stoppe l'action du moteur du pont en face de la voie d'accès choisie.

Il est judicieux de tourner préalablement la molette de la multimaus au maximum de la vitesse afin que le courant délivré au moteur du pont soit suffisant. Cependant, on peut régler finement la vitesse de rotation en agissant sur cette molette. A noter toutefois que la tension délivrée par le décodeur doit être suffisante pour permettre l'excitation de la bobine assurant le blocage du pont en face des voies d'accès. (en dessous de 10 à 12V, l'électro aimant Fleischmann ne fonctionne pas et donc n'alimente pas le moteur du PT)

Nous voyons sur ce schéma que l'alimentation des deux files de rails du pont tournant et celle du décodeur est la même, les trois fils sortant du pont (rouge, jaune et gris) sont à connecter à l'intérieur sous le pont.

La touche Aux F2 activée commande l'éclairage de la cabine.

A noter qu'il est impératif de programmer une adresse distincte du décodeur du PT par rapport à celles des locos qui circuleront sur le réseau. Le système présenté suit la logique "analogique" Fleischmann qui ne fait qu'alimenter les voies adjacentes via celles du PT, avec l'avantage qu'il ne crée pas de problème de polarité, quelle que soit la position du pont. Si toutes les voies périphériques au PT doivent être alimentées, il faut impérativement supprimer les 4 contacts situés aux extrémités du PT, et veiller à inverser la polarité lorsque le pont tournant a fait une rotation de 180° (sinon court-circuit) A noter qu'il existe des modules (boucle de retournement) permettant de régler automatiquement ce problème en régime digital.

Enfin, et pour résumer, cette solution simpliste n'a pas la prétention de gérer automatiquement la plaque tournante, ce que sait faire certaines centrales digitales plus évoluées associées à des logiciels performants tel Train Controller.....et tout le monde n'a pas la capacité (et le budget) pour maîtriser ces techniques + élaborées.

A +

L'ami Gilles m'a confié son pont tournant Fleischmann, une reproduction plutôt réussie d'un modèle germanique qu'il souhaite franciser avant de l'installer sur son futur réseau. Pour ce faire, il s'est équipé d'un kit laiton Rotamagus conçu pour ce type de modification.

Nous allons voir les différentes étapes à mettre en oeuvre, sachant que j'ai souhaité apporter quelques améliorations non prévues par le concepteur, qui concernent la structure même du pont tournant.

le kit Rotamagus est constitué de plusieurs planches en laiton photodécoupé de 2/10 ème de mm et de fil de laiton destiné à confectionner les rambardes du pont tournant sur des chandelles à positionner sur le nouveau platelage.

Pour effectuer ces travaux, il faut sortir le pont tournant en ôtant le cache central, ce qui permet d'accéder au clips de maintien du pont sur son axe de rotation. Les sections de voies d'accès de chaque côté du pont doivent être enlevées pour dégager ce dernier.

vue sur le mécanisme assurant la rotation et le blocage sur les voies d'accès. La commande sera digitalisée à l'aide d'un module LDT 010503 en cours de livraison.

les différents éléments (cabine, rambardes, échelles d'accès, treuil) simplement clipsés sur le PT, sont démontés aisément.

le concepteur préconise de poncer le platelage afin de positionner les pièces en laiton par encollage sur un adhésif double face. J'opterai plutôt pour un collage classique sous serre joints. Le mécanisme (partie jaune) est moulé dans la masse et ne peut être conservé, la cabine (modèle français) plus petite ne pouvant l'abriter. J'ai donc prévu de découper cette surface et de la remplacer par une pièce de polystyrène.

Avec une lame de scie circulaire montée à l'envers sur un flexible Dremel (dents inversées afin de limiter les risques de dérapage au niveau de la découpe) j'ai pu dégager proprement le mécanisme qui sera conservé sans détérioration. Le poste de commande sera réinstallé dans la nouvelle cabine avec un opérateur.

La finition est faite avec une lime plate. Nous voyons sur cette photo que Fleischmann a prolongé la plateforme pour supporter un train de roulement qu'il faudra supprimer et replacer, car le kit Rotamagus n'a pas prévu de recouvrir cette surface, a priori inappropriée sur un modèle français.

les quatre éléments de platelage sont calibrés un peu juste en longueur, de plus, une section supplémentaire est présente sur le kit et absente sur le pont (en haut à gauche sur la photo), il faudra donc confectionner un support à cet endroit.

la plaque de polystyrène est positionnée pour affleurer le platelage d'origine. A ce stade, je peux éliminer la section qui déborde et sur laquelle je dois récupérer la roulette.

vue de dessous, nous voyons que le support de roulette est moulé dans la structure du pont. Sa découpe doit être faite précisément, car il devra être recollé sous l'extrémité de la plateforme en veillant à son positionnement conforme sur le rail circulaire de la fosse et surtout à sa hauteur qui doit être identique à celle de toutes les autres roulettes.

C'est fait, il faut creuser légèrement sous la plateforme pour dégager un espace suffisant permettant une rotation libre de la roulette. La partie extérieure de la plateforme côté cabine a été découpée et sa surface correspond maintenant exactement à celle du kit laiton Rotamagus.

Une équerre de renfort en plastique est collée  pour maintenir solidement le support de roulette

La cabine de contrôle du pont est constituée de deux éléments à plier à 90° et souder l'un à l'autre.

Le toit est soudé de l'intérieur, ce qui solidifie l'ensemble. Dans l'immédiat, il n'est pas fixé sur le platelage, dans la mesure où j'envisage d'aménager l'intérieur et d'installer un éclairage cabine

Avant de coller les platelages, il est judicieux de percer avec un foret de 5 dixième tous les emplacements de chandelles de la future rambarde. A noter que le kit ne figure pas tous les points de perçage et il est nécessaire d'en créer d'autres.

Un léger ponçage du pont Fleischmann est effectué avant encollage. Idem pour les éléments de platelage, opération réalisée avec une gomme abrasive Roco

L'encollage doit être précis pour ne pas déborder sur la fosse circulaire. Une petite pièce de laiton est à intercaler entre les deux éléments du platelage, leur longueur ayant été calculée trop juste par le concepteur pour être mise bout à bout.

La base des rambardes Fleischmann sera récupérée après découpe à la scie circulaire Proxxon pour reboucher les orifices d'infrastructure du pont et reconstituer les poutrelles extérieures.

Idem pour les deux échelles d'accès à la fosse que j'envisage de réutiliser après suppression des rambardes en plastique qui seront retraitées avec du fil laiton plus fin.

L'armoire électrique est mise en forme et soudée.

pose des échelles d'accès à la fosse

Une première mise en peinture d'apprêt est effectuée avec un spray gris clair avant la pose des rambardes. La cabine et l'armoire électrique centrale reçoivent le même traitement, mais seront collées ultérieurement

Les chandelles supportant les rambardes sont positionnées avec un point de colle cyanolit dans chaque trou pré percé du platelage en laiton. Je n'ai pas souhaité souder l'embase pour éviter toute déformation du PT en plastique. Par contre, les fils de laiton ont reçu un petit point de soudure sur chaque support pour solidifier la rambarde. Une goutte de soudure liquide déposée avec un pinceau fin facilite cette opération. Bien veiller au positionnement correct de chaque chandelle durant cette intervention.

C'est une opération assez longue, mais la finesse des chandelles (2/10 ème mm) et du fil laiton (4/10 ème mm) améliore sensiblement l'esthétique du pont.

j'ai pu récupérer le poste de commande d'origine qui sera installé en cabine.

Idem pour le treuil mécanique Fleischmann dont la facture est très proche de celle contenue dans le kit Rotamagus

Nouvelle phase de peinture après avoir pris soin de masquer les rails avec un ruban adhésif très fin et tout le mécanisme sous le PT

la prochaine intervention portera sur la patine de l'ensemble du pont tournant après remontage et sa digitalisation.

A suivre

la caméra SONY HDR-AZ1 se révèle un accessoire très utile pour la création de photos/vidéos en mode embarqué, de par sa taille mini, mais surtout par la qualité des images HD enregistrées et ses multiples options de réglage.

Par contre, sur les réseaux de petite taille de type vitrine, l'ouverture grand angle est plutôt un handicap avec des images qui débordent de la maquette.

Pour limiter le champ de vision grand angle et simuler un rendu proche de celui obtenu dans la cabine conducteur, j'ai construit un cache qui pourra être positionné selon les besoins sur l'objectif, et dont la découpe devrait suggérer l'équivalent d'un vitrage avant de loco.

Il est confectionné à partir de plaques de polystyrène collées. Il s'emboîte directement sur l'objectif après perçage d'un orifice circulaire de 24 mm de diamètre. Sa conception tient compte de la rampe d'éclairage qui est masquée par une plateforme horizontale. Il importe en effet de maintenir sa fonction sans perturber l'objectif.

Positionné en appui sur le wagon porteur Roco "raccourci", j'ai dû faire plusieurs essais pour trouver l'ouverture adéquate, néanmoins, il n'est pas possible d'avoir un contour net dans la mesure où la fenêtre rectangulaire est trop proche de l'objectif.

Le cache en forme de caisson a été peint en gris moyen. L'éclairage installé précédemment sur le wagon reste opérationnel et les visières sur les leds évitent de parasiter l'image.

le gabarit du cache a été mesuré au plus juste, de manière à franchir les tunnels, les ponts ou les remises locos sans accrocher.

le meilleur résultat est obtenu dans un environnement peu éclairé, les projecteurs étant suffisamment puissants pour éclairer l'image qui est bien encadrée, malgré la déformation liée à l'effet fish eyes . Ainsi, l'intérieur cabine est plongé dans le noir.

Dans un environnement fortement éclairé, la lumière extérieure pénètre dans le cache en créant des zones plus claires mouvantes dans l'encadrement

Idem sur cette vue

En réduisant l'ouverture du cache et en modifiant le profil de la fenêtre, on peut obtenir un contour différent dont la forme est plus proche de celle d'une loco moderne.

J'ai également fait un test avec un cache plus long fixé sur le nez de la caméra, lequel réduit encore le champ de vision, mais déforme moins le contour de l'image. Là encore, ce n'est pas très probant et l'intérieur du cache reste soumis à des reflets d'éclairage ambiant parasites.

Par ailleurs, il est impossible de masquer l'image en bordure immédiate du réseau. Ici, la cloison vitrée visible à droite n'échappe pas à l'objectif. Bien sûr, il serait plus facile de retraiter numériquement une photo en éliminant tout ce qui n'appartient pas au décor du réseau, mais cela devient quasiment impossible en mode vidéo.

En conclusion, la caméra embarquée a ses limites, d'autant que le modèle testé n'a pas été conçu pour nos applications de modélisme, mais pour les reportages extérieurs où le grand angle (120°) est un atout majeur. Il est regrettable que le fabricant n'ait pas proposé plusieurs options d'ouverture de champ de vision parmi les très nombreuses programmations offertes par cette caméra.

Je vais donc poursuivre mes recherches, en m'orientant plutôt vers une solution qui consisterait à créer un environnement de décor en façade des étagères/vitrines qui supportent mes deux modules. Ainsi, l'image vidéo serait entièrement dédiée au réseau et ne serait plus polluée par le bric à brac du garage qui l'abrite. Dans cette option, il faudrait que le décor en façade soit escamotable et utilisé uniquement pour les prises de vue caméra embarquée. Pas simple à mettre en oeuvre!!!

Dans la série des 141 TA produites par Jouef/Hornby, j'ai choisi le modèle 476 en version analogique, afin de l'équiper du décodeur sonore ESU programmé par TMC Bastiani commercialisé par train-modélisme.com. Celui-ci propose 20 fonctions originales dont pas moins de 5 sifflets très réalistes. Je n'ai pas retenu le montage prévu sous la toiture de la cabine, la taille du HP et son positionnement par simple clipsage restituant un son plutôt étouffé, du moins c'est mon avis. J'ai préféré adapter un autre modèle ESU rectangulaire inclus dans une capsule qui donne un meilleur résultat.

Le démontage de la réhausse, soute à charbon, cabine doit être fait délicatement, car de nombreuses pièces très fines ont tendance à faire la valise lors de la manipulation, d'autant que certaines ne sont pas collées, mais simplement enfichées dans la caisse. j'ai très vite mis de côté des mains montoires, lanternes qui seront repositionnées/recollées lorsque la loco sera équipée du décodeur sonore. Ce dernier (ESU micro) est logé dans la soute à charbon où il s'enfiche sur une prise Next18, ce qui le rend invisible. Sur cette photo, nous le voyons en position retournée. Il faut bien s'assurer qu'il est correctement enfiché dans la prise femelle prévue par le constructeur J/H

zoom sur la toiture cabine et sur le HP rond qui ne sera pas retenu après qq tests d'audition.

Une chance, le HP rectangulaire inséré dans son caisson de résonance tient juste à l'intérieur de la cabine, en faisant sauter au cutter les deux plots de fixation qui deviennent inutiles.

toutefois, j'ai dû déclipser quelques accessoires de commande dans la cabine, qui seront conservés si retour en mode analogique. (peu probable)

La capsule blanche a été peinte en noir mat. Une fois la cabine reposée et après installation d'un mécanicien, le HP devient très peu visible, et la restitution sonore améliorée.

C'est OK, j'ai recollé une lanterne qui manquait, retrouvée au fond de la boîte lors de la livraison. Les premiers tests de circulation confirment les qualités de roulement et de captation du courant de cette loco décrits dans les revues spécialisées.

Quelques pièces de détaillage sont incluses dans la boîte, l'attelage à choquelles en métal très bien reproduit, ainsi que les câblots sur la traverse de choc. Dans ce cas, on se passe d'une possibilité d'attelage réel pour une marche en refoulement. Les échelles d'accès et les tiges de piston à la verticale du bissel avant ont été ajoutées, il importe de vérifier qu'elles ne bloquent pas la rotation du bissel sur des courbes trop serrées, sinon il faut s'en passer!. Enfin, j'ai collé chaque élément "baladeur" d'infrastructure avec la pointe d'un cure dent trempé dans une goutte de cyanolit pour éviter la perte de pièces minuscules dont est équipée cette loco réussie en tous points.

Pour terminer, un peu de charbon véritable dans la hotte. Ne pas trop charger, car il faut pouvoir démonter la réhausse pour d'éventuelles opérations de maintenance.

et commence le laborieux travail de patine, en commençant par le châssis et les organes de roulement, effectué avec une brosse fine et un lavis Humbrol peu dilué (mélange noir/brun/beige) pour obtenir une couleur boue.

Durant cette intervention, il faut faire tourner les 4 roues motrices afin de couvrir toute leur surface et l'embiellage. Deux tiges de laiton soudées sur une plaque de CI isolé facilite l'opération exécutée avec les deux mains.

Ne pas oublier de couvrir l'intérieur des rayons de chaque roue.

Avant de passer à l'étape suivante qui sera réalisée à l'aérographe, quelques touches de rouille sont appliquées çà et là sur quelques éléments du châssis et de la caisse.

Nettoyer soigneusement les bandes de roulement des roues avec un coton tige imbibé de diluant

La boîte à fumée et l'environnement supérieur de la chaudière ont reçu un voile de peinture noire brillante qui sera atténué ensuite avec la patine acrylique Décapod appliquée sur toute la caisse. Quelques traces de coulées de tartre sur les trappes de boîtes à eau, sifflet, tuyauteries, robinets, sont faites avant cette intervention.

Les traverses de choc sont patinées à l'aérographe avec un voile de couleur boue/poussière + crasse sur l'attelage, câblots et les tampons (Décapod)

La finition se fait ensuite par application de plusieurs voiles de patine couleur poussière, voile de rouille, crasse en veillant à ne pas trop uniformiser les couleurs sur l'ensemble des éléments de la loco. L'avantage des patines acryliques à solvant Décapod est qu'elles sont utilisables en l'état et mixables entre elles, ce qui évite de nettoyer l'aérographe après chaque application.

terminé, la loco peut rejoindre ses congénères sur le dépôt où elle va faire ses premiers tours de roues.

En service en tête d'une rame de voitures fleischmann

Liste des fonctions programmées par TMC Bastiani

F0 feux blancs et dynamo

F1 sound on/off

F2 sifflet court 1

F3 sifflet court 2

F4 sifflet long 1

F5 sifflet long 2

F6 mode manoeuvre + feux blancs AV et AR

F7 sifflet long 3

F8 crissements de rails

F9 chargement de charbon = lumière foyer

F10 pompe à air

F11 purge des cylindres

F12 injecteurs

F13 pompe à eau

F14 recharge d'eau

F15 sablage

F16 déversement

F17 valve de sécurité

F18 annonce de départ très ancienne

F19 sifflet chef de gare

F20 mode muet

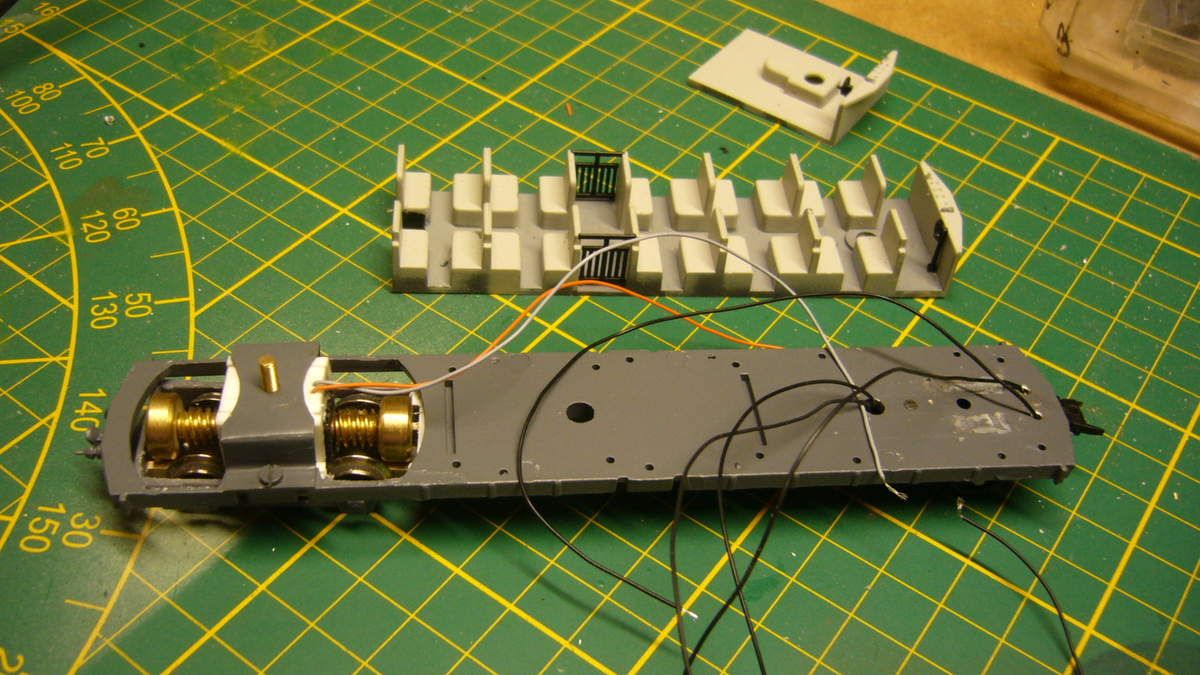

Nous avons vu dans un précédent article comment il était possible d'améliorer la captation du courant sur l'autorail X5600 de la marque R37 en installant un attelage magnétique conducteur REE reliant l'élément moteur et sa remorque. Il demeure néanmoins que sa capacité de traction reste très faible, avec un seul essieu moteur, ce qui condamne quasiment ce couplage à une circulation en palier ou en très faible rampe. Partant de ce constat, j'ai souhaité améliorer les performances en équipant l'autorail d'un essieu moteur muni de bandages d'adhérence, trois essieux restants suffisants pour une prise de contact efficace.

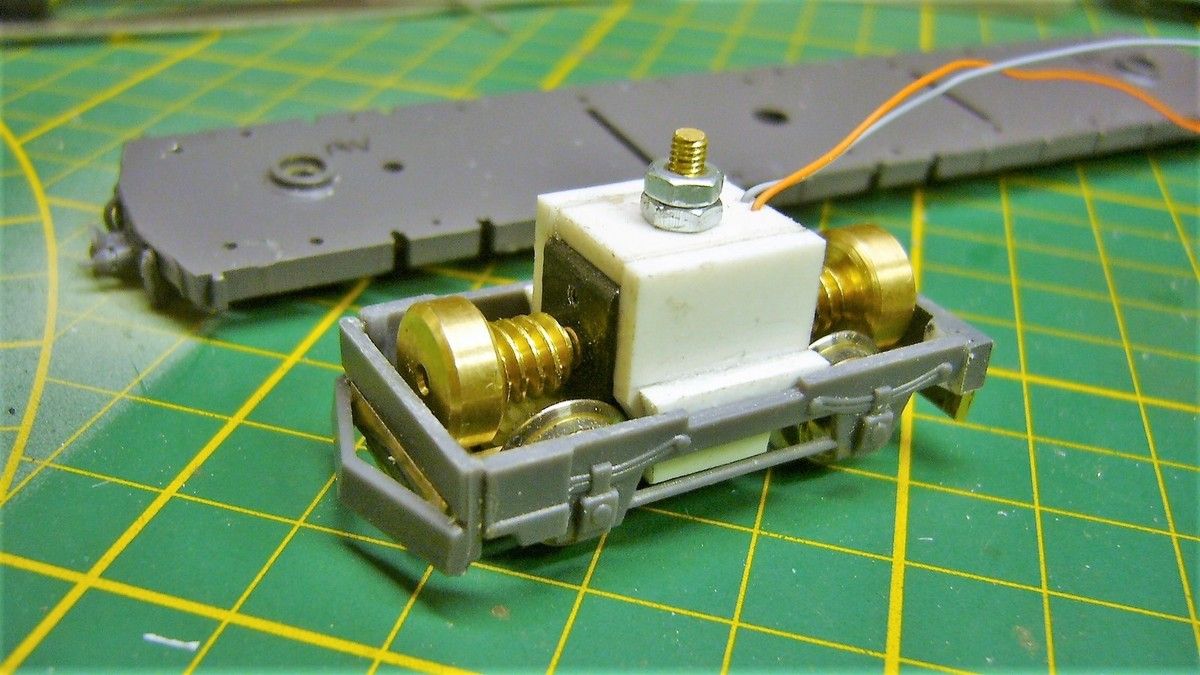

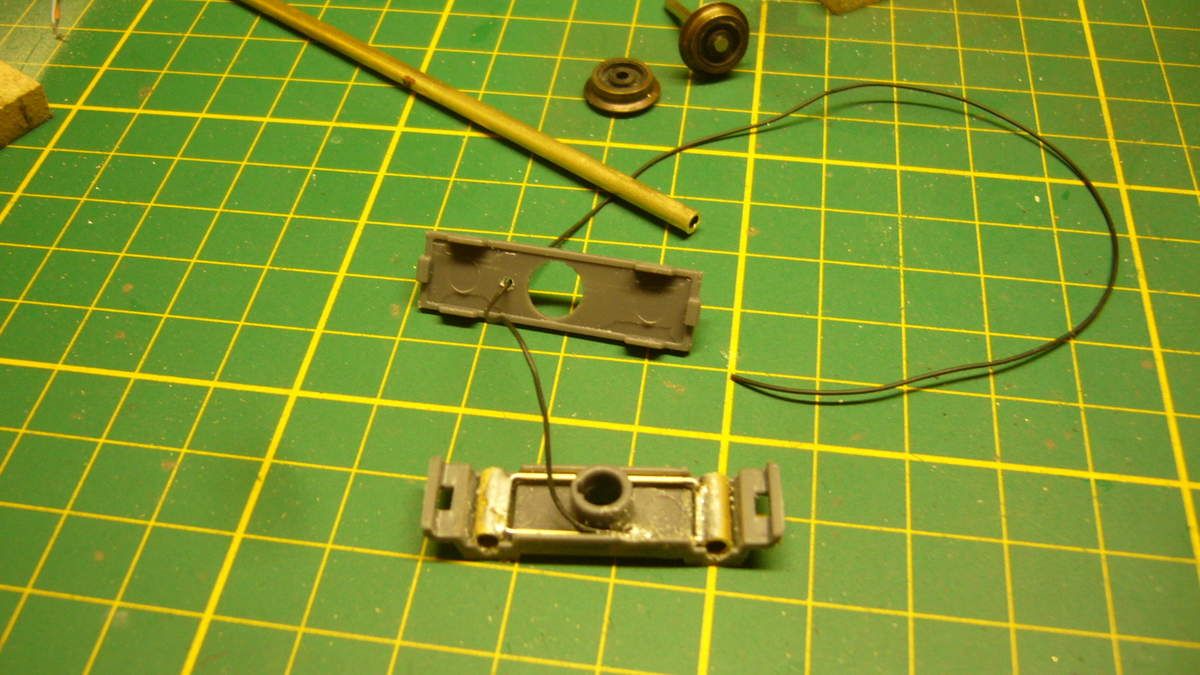

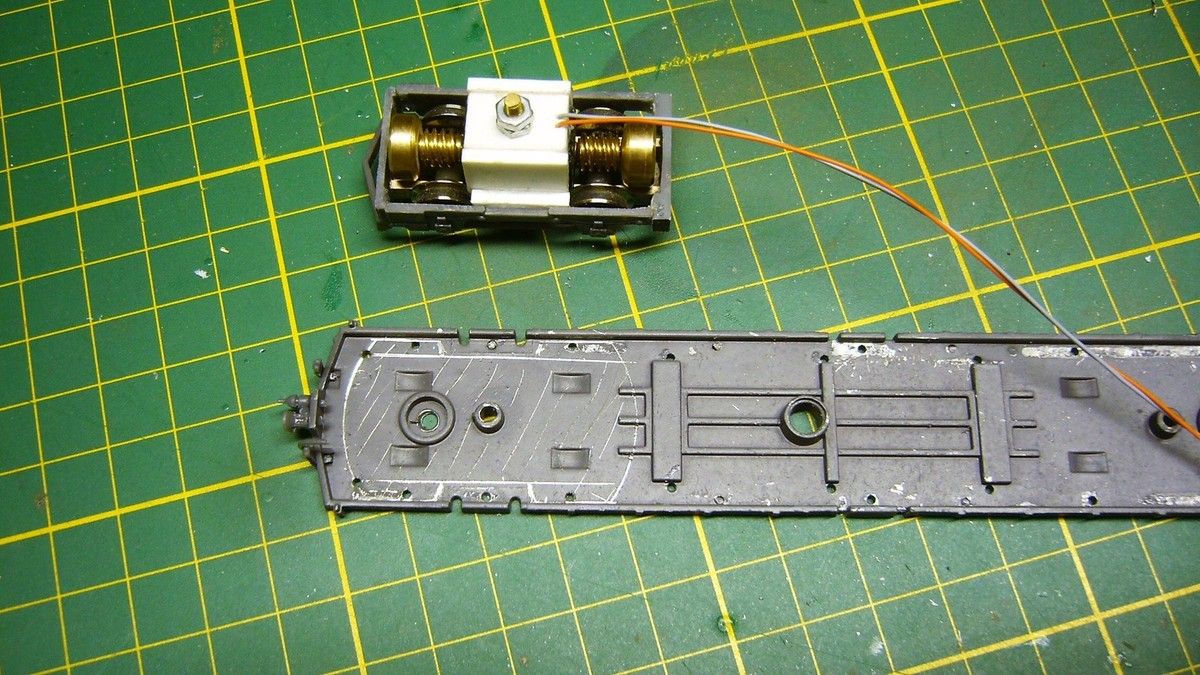

L'extraction de l'essieu moteur est aisé, deux vis à enlever pour dégager le carter. Il est monté sur deux paliers en laiton qui assurent une rotation excellente. La difficulté est d'extraire les deux roues sans faire de dégâts. Ma première idée était de fraiser des gorges dans les roues concernées pour loger des bandages d'adhérence, mais je me suis ravisé devant un test de remontage qui présentait un voile que je n'ai pas pu neutraliser.

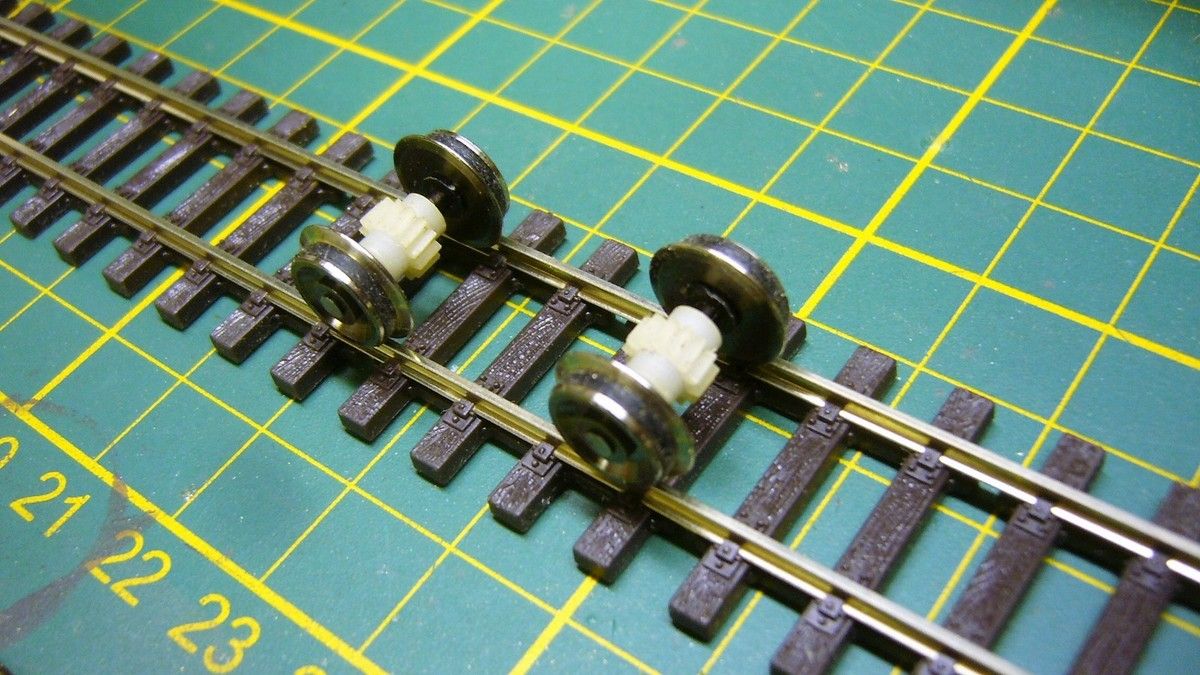

En fouillant dans mes tiroirs, j'ai trouvé des essieux Roco RTG dont l'un était muni de roues équipées de bandages d'adhérence. Elles sont du même diamètre que celles du X5600. Les extraire ne pose pas de problème. Il ne reste plus qu'à les remonter sur l'essieu R37 avec un petit point de colle cyanolit en veillant à respecter l'écartement adéquat.

C'est fait, il faut vérifier que les roues ne sont pas voilées. La face externe diffère légèrement du modèle d'origine, mais c'est totalement invisible une fois l'essieu reposé.

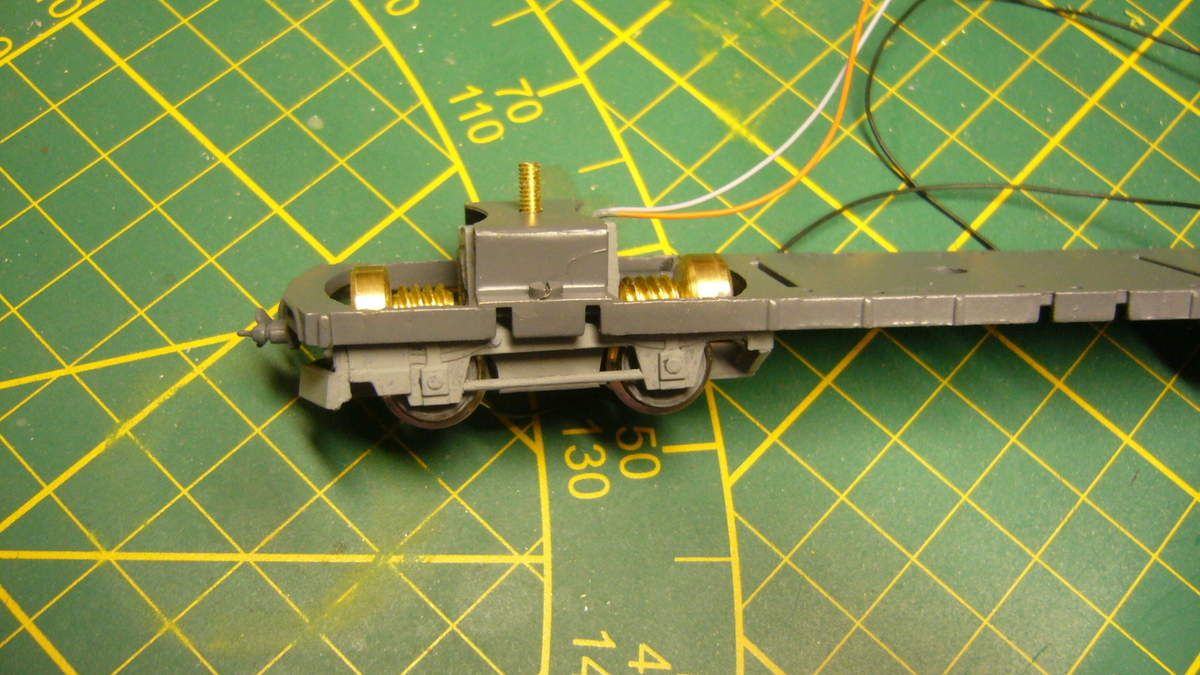

l'épaulement interne des roues Roco doit être rogné pour pouvoir repositionner l'essieu sur son berceau. Un examen rapide confirme qu'il tourne sans contrainte, je vais pouvoir faire un test de traction avec la remorque dans la forte rampe qui sépare mes deux modules. C'est OK là où antérieurement, l'autorail patinait misérablement....Niveau captation du courant, le couplage franchit les aiguillages sans plantage. Un plus indéniable!!!

Il aurait été intéressant que le fabricant R37 prévoit ce type d'essieu dans les coffrets contenant les deux éléments, avec une modification des attelages très fragiles et non conducteurs d'origine. Je viens d'apprendre qu'on pouvait se les procurer auprès de R37 moyennant 10 euros, ce que je vais m'empresser de faire.

C'est vrai que l'autorail seul ne peut en aucun cas fonctionner avec les modifications que je viens de réaliser, mais de toutes façons, il plantait déjà souvent, à l'instar de nombreux modèles qui ne captent le courant que sur deux essieux. Un gros progrès vient de voir le jour avec l'équipement du power pack ESU sur les loco tracteurs Moyse REE, mais il faut un minimum de place pour loger les condensateurs, et le X5600 ne s'y prête pas!!!

Bon pour le service!!
