La captation du courant sur les engins moteurs comportant deux essieux ou ayant un faible empattement est un problème que nous connaissons tous et qui peut être aisément résolu avec les attelages magnétiques conducteurs REE.

Le loco tracteur Y6400 EPM est un modèle dont le fonctionnement est excellent, avec des ralentis remarquables, mais il plante très souvent sur les zones d'aiguillages. Ces micro coupures sont d'autant plus désagréables avec un modèle équipé d'un décodeur sonore, notamment lorsque le cycle de redémarrage doit être relancé. Attelé à un wagon comportant deux bogies capteurs, tout rentre dans l'ordre.

Il est d'ailleurs fréquent de voir cette composition courte dans la réalité.

401

401

Pour ce faire, j'ai retenu le wagon plat à ridelles basculantes de Jouef/hornby (HJ6161) qui présente une conception facilitant la mise en oeuvre de lamelles de contact.

402

402

Le premier travail consiste à échanger l'attelage à boucle d'origine par un modèle REE à deux conducteurs qui devront être raccordés à la platine que nous voyons sur cette photo. Le carter du loco tracteur fixé par 3 vis est déposé, il permet d'extraire les deux essieux, ce qui facilitera les travaux de patine ultérieurs.

403

403

le support d'attelage à boitier aux normes NEM peut être démonté en déboîtant le réservoir situé sous la traverse de choc.

404

404

Il faut percer deux trous de 1 mm dans le châssis métallique pour faire passer les deux fils de l'attelage REE

405

405

L'attelage REE est positionné, les fils passent au travers des deux trous et sont soudés sur chaque plot de la platine, en veillant à ne pas faire une surépaisseur qui poserait un problème lors de la repose du carter.

406

406

C'est terminé pour le loco tracteur, le débattement faible de l'attelage reste suffisant pour tracter ou refouler le wagon Jouef même dans des courbes serrées.

407

407

les lamelles de contact ont été mises en forme et découpées dans une plaque de chrysocal de 8/10ème de mm selon le profil visible sur cette photo. Elles sont maintenues par les vis présentes sur ce modèle.

409

409

l'un des fils chemine sous le longeron central du wagon. Il faut percer deux trous sur chaque traverse. Un point de soudure sur chaque fil et c'est terminé. Attention de bien inverser les essieux isolés lors du remontage sur chaque bogie. Un petit point de graisse cuivrée sur les points de contact améliore la prise de contact sur chaque file de roues.

411

411

Il est temps de patiner le loco tracteur EPM dont l'aspect est un peu trop neuf. Premier travail, masquer chaque fenêtre avec un ruban adhésif Tamiya découpé aux bonnes dimensions.

413

413

Je ne m'étendrai pas sur la patine développée dans un article précédent, sur ce modèle, j'ai utilisé les deux méthodes (lavis et aérographe pour la finition) Seuls les voiles de roues ont été peints couleur boue/poussière avant traitement global de la loco.

418

418

j'ai essayé de ne pas trop surcharger, s'agissant d'un engin qui n'a pas encore trop souffert des ravages du temps.

419

419

Une fois attelé au wagon, la prise de contact est excellente, il ne reste plus qu'à traiter également le wagon Jouef et lui trouver un chargement adéquat.

423

423

Zoom sur l'attelage, on parvient presque à un positionnement tampons joints. L'attelage est discret et surtout, le dételage est des plus aisé. A utiliser sans modération!!

421

421

Niveau patine, j'ai un peu plus insisté sur les faces frontales de l'engin.



424

424

j'ai traité trois wagons plats, celui au premier plan est un modèle Electrotren, les deux autres sont une production J/H. Première étape, badigeon à la brosse souple d'un lavis dilué avec du white spirit de peinture humbrol noir/brun/beige

426

426

les flancs de roues sont peints en gris/brun, mais dans un mélange non dilué. Une fois sec, j'applique de la terre à décor couleur rouille/crasse. Il ne reste plus qu'à appliquer qq voiles de patine acrylique à solvant Décapod couleur poussière, boue/voile de rouille/noir châssis en insistant sur les bas de caisse, ridelles, bogies.

430

430

Les wagons J/H sont équipés de ridelles rabattables très fines avec des extrémités munies de crochets qui peuvent permettre de fixer des chaînes ou cordes d'arrimage selon les objets transportés.

435

435

Ces wagons se prêtent aisément à toutes sortes de chargement, ici un test avec des rouleaux de grillages.

443

443

Il peut être intéressant d'éclaircir les plateformes selon les objets transportés, avec de la terre à décor appliquée avec une brosse.

442

442

la finition est réalisée avec de la terre à décor pour assombrir certaines zones, notamment le dessous de châssis et les voiles de roues.

445

445

Un nettoyage des bandes de roulement des roues est judicieux en fin de travaux de patine, j'utilise des cotons tiges imbibés de solvant

437

437

terminé pour cette composition courte de 3 wagons qui a changé d'allure!! Il ne reste plus qu'à équiper d'autres engins moteur du même type pour obtenir des circulations fiables quelles que soient les zones délicates à traverser.

A suivre

Partager cet article
Repost0
15 février 2018 4 15 /02 /février /2018 07:33
355

355

La patine du matériel roulant est une opération délicate plus ou moins longue à réaliser suivant le type d'engin à traiter (loco vapeur, diesel, électrique, voiture voyageur, wagon marchandises) le travail étant généralement plus important sur le matériel moteur.

Plusieurs solutions existent et nécessitent l'utilisation de produits et d'outils appropriés. Aujourd'hui, nous disposons d'une gamme très complète de patines acryliques à l'eau qui sont applicables en l'état ou avec ajout d'un diluant approprié de la marque (type Décapod, Interfer, Prince August). Le meilleur rendu est obtenu avec un aérographe, mais les petites surfaces peuvent également être traitées avec un pinceau ou une brosse fine.

Il est possible aussi d'utiliser un lavis à base d'un mélange de peintures de type Humbrol/Revel plus ou moins diluées dans du white spirit ou mieux avec le diluant de la marque, l'application étant réalisée avec une brosse souple pour couvrir les + grandes surfaces. Toutefois, je réserve cette solution de préférence aux wagons de type marchandise dont le degré de salissure peut être important.

Dans de nombreux cas, le recours au lavis et à l'aérographe se feront de concert

Sur cette photo, nous voyons deux autorails en cours de traitement avec au second plan la gamme de patines déclinées par Décapod. (voile de rouille, châssis, crasse, poussière, boue)

J'ajouterai également qq produits de patine spécifique Vallejo (effet huileux, noir brillant, acier graisseux) utile pour le traitement des bogies, embiellages, tampons.



348

348

Mes premiers travaux ont porté sur l'autorail X 5600 + remorque de R37. S'agissant d'un modèle digital sonore, je n'ai pas pris le risque de démonter la caisse et les vitrages. J'ai dû masquer ces derniers en utilisant les rubans adhésifs Tamiya, opération assez longue, car il faut détourer chaque fenêtre à l'aide d'un cutter effilé. Il est possible aussi d'utiliser du Maskol en badigeonnant soigneusement chaque fenêtre, mais je ne suis pas sûr que cela soit plus rapide!!!

349

349

Il est utile de bien appliquer le ruban sur toute la surface de chaque fenêtre, en s'aidant d'un coton tige

351

351

Les vitrages sont bien protégés, je peux maintenant appliquer un voile très fin de patine à l'aéographe. Plusieurs passes sont nécessaires selon le résultat souhaité, mais il faut veiller à ne pas trop charger, car le rendu n'est visible que lorsque la patine est bien sèche.

353

353

J'utilise un  aérographe double action, lequel permet de bien régler la pression de l'air et la diffusion de peinture notamment pour les passes précises. Il repose sur un récipient dont le couvercle constitue le support et sert également aux opérations de vidange/nettoyage du godet de peinture après ajout de diluant pur. Avant de nouvelles applications, j'ajoute une goutte de diluant dans le fond du godet, et bien sûr, avant diffusion sur le matériel à traiter, il est utile de tester la consistance et le niveau de pulvérisation de la peinture sur un carton test. A noter que les produits Décapod bien liquides peuvent s'utiliser en l'état.

352

352

Avant de traiter la surface de la toiture avec un voile de patine poussière, j'ai sali les sorties d'aérateurs par quelques touches de patine crasse/boue à l'aérographe. J'ai d'ailleurs profité de cette intervention pour accentuer la patine sur l'autorail Alsthom Soulé au second plan. Cet engin avait déjà fait l'objet d'une déco succinte lors de sa motorisation en juillet 2014. Je l'ai récupéré avec bonheur!!

358

358

Le traitement de la caisse est réalisé également à l'aérographe (patine poussière) sur toute la surface, en insistant sur le bas de caisse par plusieurs passages (patine boue). Préalablement, j'ai sali avec une petite brosse les grilles d'aération (effet huileux) sur l'élément moteur et la zone de tamponnement a reçu un voile à l'aérographe (patine crasse)

363

363

les tampons en métal brillant doivent également être salis avec un lavis épais couleur crasse

375

375

suivi de quelques touches de patine sur les plateaux pour simuler la graisse

376

376

sans oublier les supports d'essieux et les voiles de roues avec qq coulées (effet huileux) Penser à nettoyer les bandes de roulement  et les flancs internes des roues après ces interventions pour une bonne captation de courant.

390

390

396

396

C'est quasiment terminé pour le couplage X 5600. Il est encore possible d'atténuer l'éclat de la peinture beige de la toiture à l'aide d'un léger voile de patine blanchâtre (Interfer) mais je pense que cette intervention concerne davantage les locos aux teintes vives lorsqu'on souhaite leur donner un effet délavé par le temps. Je la testerai lors du traitement des diesel de type BB67000 ou électrique CC7100

380

380

la toiture de l'autorail Als-thom Soulé a également été retraitée, notamment au niveau des sorties d'aérateurs et zone de fixation du pantographe (patine boue et poussière)

381

381

Le bas de caisse a reçu un voile de patine boue après traitement des grilles de ventilation (crasse) idem pour les bogies avec qq coulées de noir brillant sous les boites à roulement et les ressorts. Préalablement, les voiles de roues avaient été peints avec un mélange de peinture plus consistante couleur boue puis finition par tamponnement à la brosse avec de la terre à décor couleur crasse/rouille

357

357

A l'origine en 2014, la patine de cet autorail avait été réalisé à la brosse avec un lavis dilué de peintures Humbrol (noir/brun/beige) Aujourd'hui, la finition de quelques zones à l'aérographe (toiture, bas de caisse, flancs de bogies, pantographe) permet un meilleur rendu des travaux, car rien ne remplace la finesse et le dégradé des applications réalisées avec cet outil.

378

378

Un autre procédé consiste à faire un mélange de peintures de type Humbrol/Revel dans des tons noir/brun/beige dilué dans du white spirit afin d'obtenir un lavis couleur boue. Préparer plusieurs pots de consistance différente, le plus dilué sera appliqué avec une large brosse sur toute la surface du wagon, et les bas de caisse, châssis, organes de roulement avec un lavis plus épais dans des tons plus sombres. Un tamponnement avec une brosse trempée dans du white spirit pur permet d'atténuer l'effet de salissure aux endroits souhaités. A tout moment, il est possible de corriger la patine. La photo ci dessus montre un petit wagon/fourgon fleischmann qui vient d'être traité, la surface étant encore brillante. L'avantage du lavis est la salissure qui s'infiltre dans tous les reliefs en creux, à l'instar des dégâts provoqués par le temps sur les modèles réels.

379

379

Le lavis dilué constitue la base de la patine, lorsque tout sera bien sec, la finition se fera à l'aérographe.

382

382

Là encore, il faut masquer les vitrages avant d'appliquer plusieurs voiles à l'aérographe couleur poussière en insistant sur les bas de caisse, plateforme d'accès, organes de roulement.

384

384

Si le wagon dispose de portes coulissantes, il faut également patiner l'intérieur visible et salir le plancher, éventuellement les colis entreposés (pas la malle à Pépère!!)

386

386

le traitement du dessous de châssis n'est pas indispensable, par contre, il faut nettoyer les bandes de roulement des roues, d'autant lorsqu'elles captent le courant (ce qui est le cas sur ce modèle que j'ai équipé d'une lanterne de fin de convoi avec un condensateur caché) Il est possible de peindre les faces internes des roues ainsi que les essieux, la prise de courant s'effectuant sur chaque pointe.

388

388

Quelques touches appliquées avec une brosse fine de noir/crasse sur les aérateurs, et filets huileux sur les organes de roulement finiront la patine de ce wagon. A ce stade, il est encore possible d'ajouter qq touches de terre à décor selon de vieillissement désiré. Enfin, pour bien fixer le tout, un voile de spray vernis mat Tamiya sur toute la caisse.

A suivre

Partager cet article
Repost0
8 février 2018 4 08 /02 /février /2018 19:00
253

253

La digitalisation du RGP 2700 Roco m'a conduit à revoir certains détails en vue d'une amélioration sensible de la capacité de traction de la rame, et de son équipement d'éclairage.

En effet, le système d'alimentation pour l'inversion des feux AR de la remorque mis au point par Roco n'est pas performant, (même s'il est ingénieux puisqu'il fonctionne indifféremment dans les deux modes analogique/digital) Il a tendance à freiner sensiblement la remorque au point de faire patiner l'élément moteur dans les rampes. C'est vrai que le modèle qui m'a été confié par l'ami Bruno ne dispose que d'un essieu moteur sur chacun des deux bogies. Je crois me souvenir que Roco avait prévu un kit de pignons supplémentaires qui permet de motoriser les quatre essieux, difficile à trouver, mais on doit pouvoir s'en passer! Par ailleurs, l'éclairage intérieur de la remorque n'est pas programmé par le décodeur et les réglettes à base d'ampoules sont aujourd'hui dépassées. Idem pour l'éclairage des feux AV et AR. Voyons comment on peut améliorer cette rame.

286

286

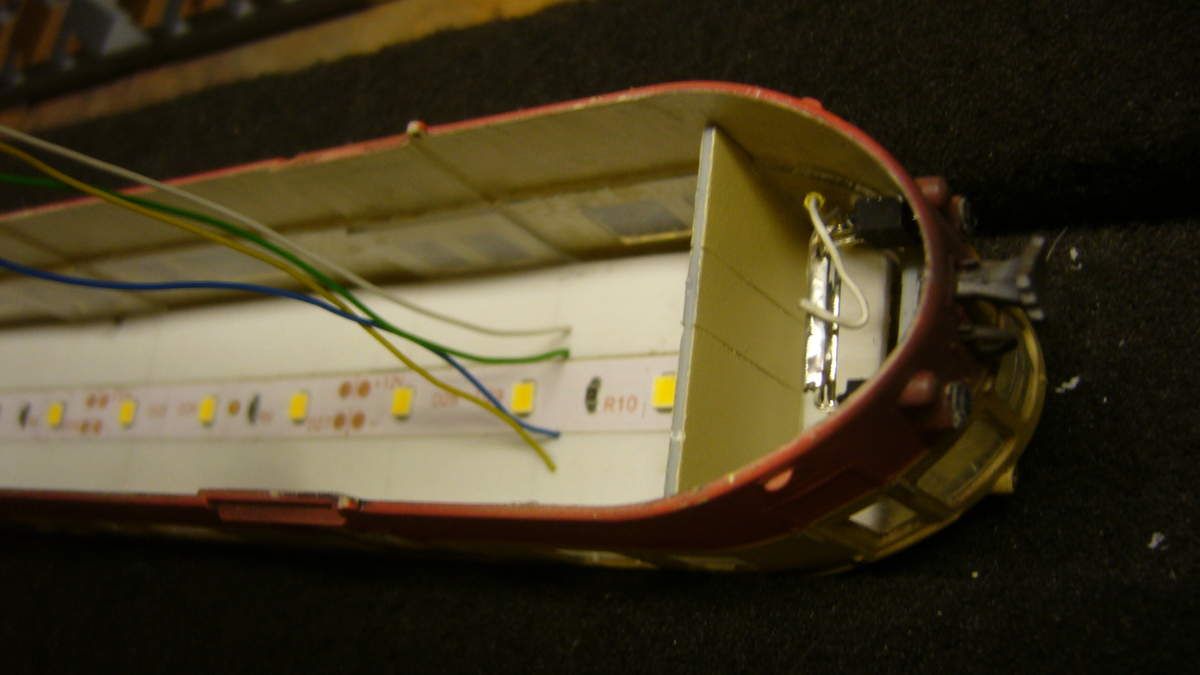

les réglettes d'éclairage Roco ne couvrent que partiellement le compartiment voyageurs, elles seront remplacées

294

294

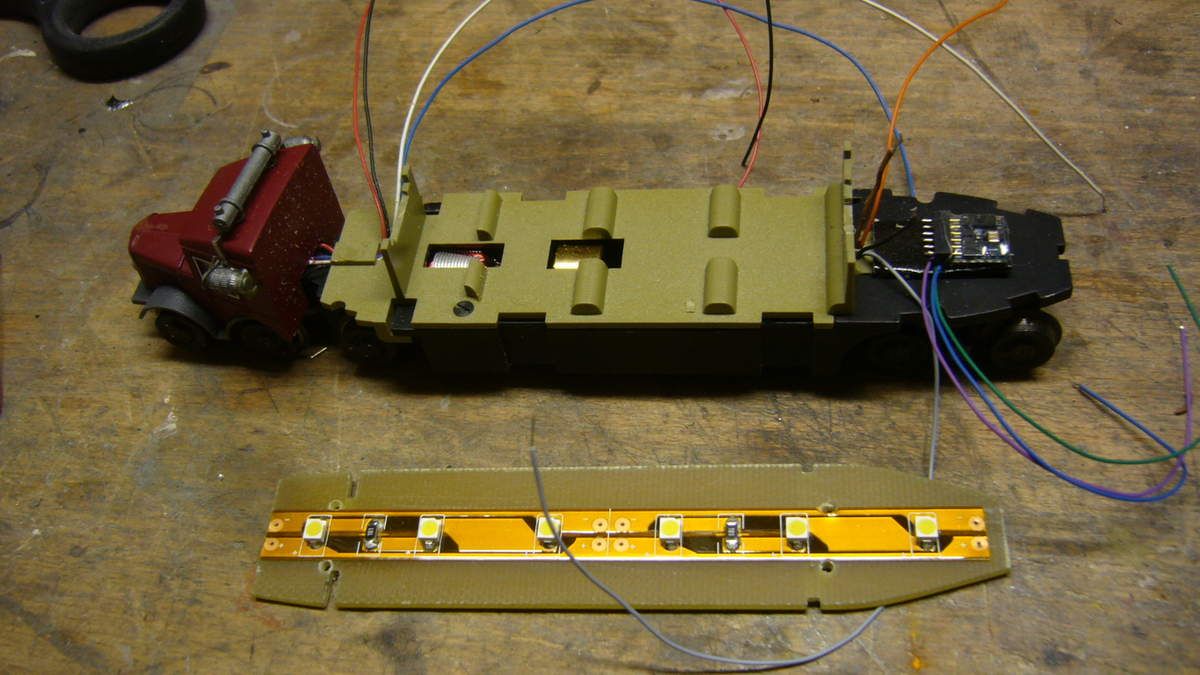

par des rubans adhésifs de leds CMS ton chaud collés sur une réglette en polystyrène de 1,5 mm d'épaisseur. Le sol des deux voitures a été peint en gris avant la pose de voyageurs.

295

295

Un éclairage cabine conducteur a été ajouté (kit sécable vendu chez Miniatures Passion)

287

287

test d'éclairage sur une source de 16V (le circuit imprimé supportant la micro led CMS comporte sa propre résistance, respecter la polarité lors de la connexion au décodeur fil bleu + fil violet - touche Aux F2 de la centrale)

291

291

détail de la platine Roco équipée d'une prise femelle 8 pins facilitant la pose d'un décodeur

292

292

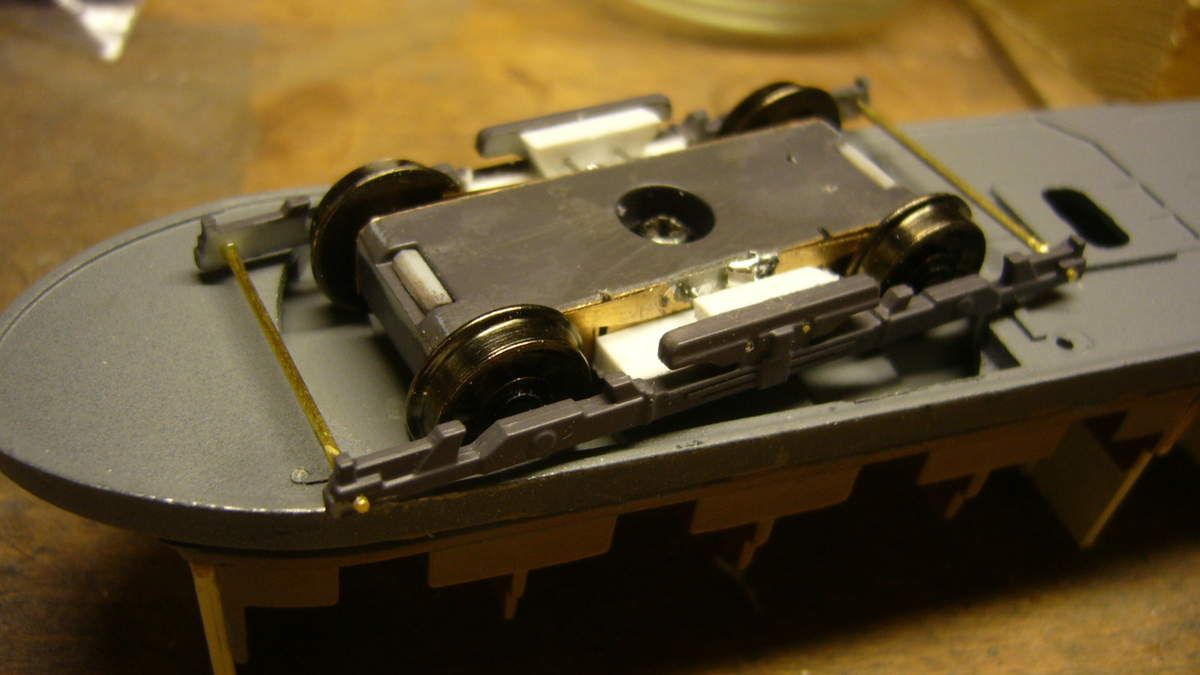

Le raccordement électrique des deux bogies capteur de courant est réalisé via deux fils encastrés dans le châssis métallique sur lequel j'ai effectué une saignée avec un disque à tronçonner Dremel. Sur cette photo, nous voyons le détail de la transmission basée sur un jeu de cardans et pignons qui n'alimente que les deux essieux extrêmes de chaque bogie. Dommage que Roco n'ait pas poussé la dépense pour motoriser les quatre essieux, d'autant que tout est prévu pour l'ajout des pignons manquants sur ce modèle!! Ce qui limite évidemment la capacité de traction du RGP.

293

293

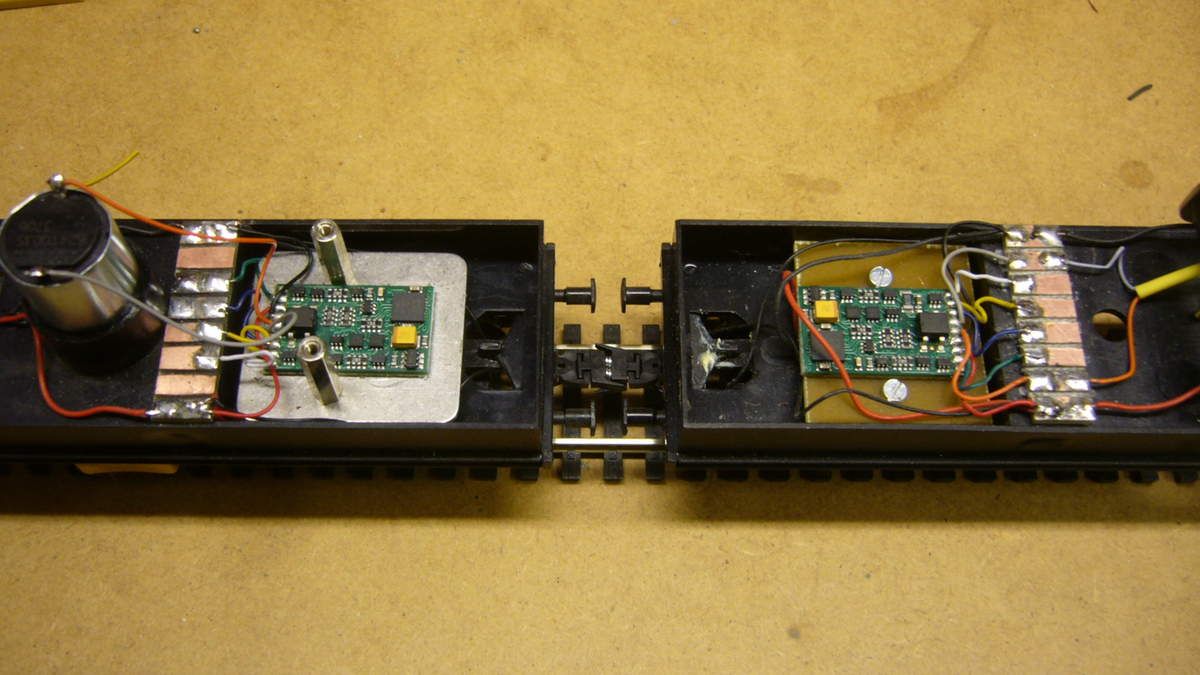

La motrice sera raccordée à la remorque via un attelage magnétique conducteur REE afin d'améliorer la prise de courant des deux éléments

298

298

L'éclairage intérieur a été atténué par une résistance de 2 Kohms.

305

305

Les ampoules ont été remplacées par des leds canon BTC et rouge, avec ajout de résistances de 1 Kohms. Veiller à bien repérer la polarité + et - sur la platine Roco

306

306

la diffusion des feux via le conduit lumineux intérieur d'origine n'est pas puissante, mais suffisante pour la maintenir en l'état.

302

302

Sur la remorque, les ampoules ont été remplacées par une led canon BTC/rouge équipée d'une résistance de 1 Kohms sur l'anode. J'ai supprimé le système de contacteurs/inverseurs d'origine qui freine la rotation des deux essieux du bogie AR. Cette remorque sera donc équipée d'un second décodeur de fonction programmé sur une adresse identique à l'élément moteur. Il alimentera la rampe d'éclairage intérieur et les feux AR réversibles en fonction du sens de marche. Les deux voitures seront reliées entre elles par un attelage magnétique conducteur REE qui assurera une prise de contact amélioré de la rame.

312

312

Désormais, la remorque offre une résistance raisonnable, j'ai toutefois maintenu les lamelles de prise de contact d'origine sur les 8 roues, la captation de courant est optimum. Il est donc aisé de remédier à un problème récurrent sur ce modèle moyennant l'installation d'un second décodeur de fonction.

309

309

l'attelage magnétique REE est efficace, discret et permet un couplage tampons et soufflets joints du meilleur effet.

A +

Partager cet article
Repost0
25 janvier 2018 4 25 /01 /janvier /2018 16:30
202

202

Comme je l'annonçais dans le précédent article, j'ai dû modifier le thème du fond de décor et revoir la conception de l'étagère devant accueillir le module coulisse. La photo ci dessus présente ce dernier en phase finale de réalisation. Pour faciliter les travaux, le module est provisoirement posé sur des tréteaux, ce qui me permet de travailler tout autour.

962

962

A l'origine, j'avais collé un diorama représentant un fond de décor rural directement à l'intérieur de la vitrine, sur des plaques de MDF de 3mm d'épaisseur fixées sur un support isolant de dépron. Elles ont donc été déposées.

963

963

D'autre part, j'ai souhaité masquer les équerres de crémaillère qui supportaient l'étagère plafond de la vitrine, en les fixant cette fois ci au dessus, suivant le montage visible sur cette photo. (planchette de CP de 15 mm d'épaisseur vissée sur chaque équerre et sur l'étagère)

965

965

L'éclairage à base de deux rubans de leds CMS a pu être conservé et sera plus efficace. Le diorama par contre est HS, sans importance puisqu'il doit être remplacé par un autre thème urbain.

999

999

Le diorama fond de décor sera donc installé directement sur le module coulisse qui vient d'être équipé de parois de MDF formant caisson sur trois de ses côtés. (hauteur 40 cms)

001

001

les parois verticales ont été renforcées sur les angles d'un tasseau vissé et collé. J'ai prévu un arrondi sur chacun des deux angles pour éviter l'effet de cassure du fond de décor lors du collage.

002

002

pour ce faire, j'ai réalisé deux rainures sur les parois dans lesquelles une plaque de plexiglas souple vient s'insérer, constituant un arrondi parfait et masquant le tasseau.

003

003

Un collage au néoprène la maintient solidement dans ses rainures. Je peux maintenant préparer le diorama pour le positionner le plus précisément possible par rapport aux bâtiments d'arrière plan existants.

057

057

Pour faciliter l'encollage du diorama j'ai déposé provisoirement les parois du module simplement vissées afin de pouvoir travailler sur une surface horizontale. J'utilise une bombe aérosol Sader au néoprène qui permet entre autres un collage immédiat sur un seul support non poreux (MDF) en déroulant délicatement le diorama sur toute la surface.

059

059

Pas droit à l'erreur, mais le collage peut être progressif, sur cette photo, la façade Est du module est déroulée et collée. Le support est ensuite renversé à 90° et je peux continuer l'encollage à plat sur toute la longueur du module

061

061

Tout au long de l'opération, il faut presser uniformément le diorama sur son support avec un chiffon doux en s'interdisant tout faux pli. L'utilisation d'un rouleau à pâtisserie peut aussi être une bonne solution. Attention le collage est immédiat et aucune rectification n'est possible. Par rapport à une solution de collage type papiers peints, on obtient une moindre déformation du support MDF lors du séchage et aucune bulle. C'était risqué, mais je m'en suis bien tiré!!

088

088

le diorama urbain est une production Loco Revue boutique représentant une ville de province. Il s'intègre assez bien dans l'environnement que j'ai voulu représenter sur le module coulisse. Toutefois, il ne couvre pas totalement la surface, ce qui m'a conduit à rajouter en limite ouest un autre diorama Auhagen dont le thème est plus rural, mais qui conviendra puisque cette zone est plutôt montagneuse avec deux tunnels.

072

072

Le raccord avec la végétation dans la zone de tunnels est correcte, il faudra faire quelques retouches derrière la remise avec des gouaches (notamment au niveau du ciel) pour associer les deux dioramas.

084

084

ils se rejoignent côté Ouest dans l'arrondi. Sur cette zone, l'ajout de végétation et quelques nuages permettront un raccord acceptable.

085

085

C'est fait à l'aide de gouaches appliquées avec une brosse par tamponnement

053

053

Sous cet angle, les perspectives de l'arrière plan sont bonnes, malgré la profondeur réduite du module

092

092

Côté Est, la zone de gare terminus nécessitera également quelques retouches sur le diorama, mais dans l'ensemble, c'est acceptable.

044

044

les façades d'immeubles Artitec s'accordent assez bien avec les images de fond de décor. Les perspectives sous cet angle restent convenables

023

023

Je peux maintenant continuer la déco du module avec notamment la pose de chevalets de levage pour les petits travaux de maintenance du matériel roulant (kit Faller). Ajout d'une barrière pour délimiter la zone du dépôt.

020

020

Un petit abri à vélos viendra compléter la déco du dépôt.

139

139

quelques buissons permettent une transition convenable avec le fond de décor

189

189

le petit bâtiment s'intègre bien dans le fond de décor urbain, une partie représentant une zone boisée.

145

145

Là encore, un peu de végétation (filets floqués) permet un raccord harmonieux avec le diorama d'arrière plan. Un chariot élévateur, un bac à graviers complètent la scène.

108

108

La zone de tunnels est recouverte de petits arbustes en zeechium et de filets floqués dans différents coloris pour masquer partiellement les rochers (écorces de pins repeintes)

078

078

Les voies ont été patinées avec de la terre à décor rouille, brun sale, noir, en insistant sur les zones d'aiguillages. Quelques rails et touffes d'herbages complètent la déco.

212

212

Une ligne électrique a été ajoutée pour simuler l'alimentation électrique de chaque immeuble, avec du fil à coudre très fin de couleur grise. Un vrai travail de patience!!!

145

145

Il ne reste plus qu'à tester la circulation avant de réinstaller le module dans sa vitrine

222

222

sans oublier de faire le branchement de tous les éclairages des bâtiments, lampadaires et accessoires lumineux.

177

177

le réglage d'intensité sera fait lorsque tout sera raccordé, mais déjà, je peux faire quelques essais d'éclairage nocturne.

238

238

vue nocturne de la remise

230

230

les travaux sont bien avancés, le module/coulisse  va pouvoir rejoindre sa vitrine où il sera raccordé à l'autre module dépôt.

243

243

249

249

Terminé, le module a retrouvé sa place dans la vitrine et je vais pouvoir à nouveau refaire circuler le matériel roulant dans ce nouveau décor.

Je ne regrette pas d'avoir consacré tout ce temps à sa déco, dans la mesure où la seconde partie du garage offrait une possibilité de visualiser cette maquette et donc de permettre de réaliser des photos et vidéos dans de bonnes conditions d'éclairage.

A +

Partager cet article
Repost0
30 décembre 2017 6 30 /12 /décembre /2017 07:00
704

704

Il est temps d'aborder la patine du BV réalisée avec un lavis  de peintures Humbrol (noir mat, brun, beige, vert olive) dilué dans du white spirit (50/50 environ). Je badigeonne l'ensemble de la maquette, toiture et quais compris en rinçant régulièrement la brosse dans du white spirit pur afin d'éliminer le plus gros du lavis sur les surfaces lisses. Après plusieurs passages, le lavis s'incruste dans les reliefs en creux du bâtiment (corniches, encadrement de portes et fenêtres, joints de moellons, tuiles, gouttières, etc)

La peinture de base du BV ayant été réalisée avec un spray acrylique, elle n'est pas dégradée par le lavis et on peut à tout moment atténuer ou accentuer la patine selon l'effet souhaité. La finition se fait avec de la terre à décor lorsque le lavis est quasiment sec. La conception de ces maquettes en pierre synthétique permet d'obtenir assez facilement de bons résultats, sans trop se prendre la tête!!!

706

706

Quelques personnages Preiser ont été ajoutés pour créer une animation ainsi que deux bancs Décapod. L'éclairage du bâtiment (intérieur et extérieur) a été réduit avec une résistance de 300 ohms.

710

710

Il faut maintenant repositionner les butoirs. Lors des précédents travaux, j'avais pu les décoller assez facilement, mais les fils alimentant les leds CMS n'ont pas résisté au démontage, ce qui a détruit du même coup ces dernières.

739

739

J'ai donc remplacé les micro leds pré câblées (feux violet) en insérant une résistance de 10 Kohms pour atténuer leur éclairage.

719

719

Le BV et les quais sont en place. Il faut maintenant créer les trottoirs et routes aux abords de la gare. j'utilise les éléments de la gamme Redutex qui propose des planches autocollantes pratiques à mettre en place et assez réalistes. (fourniture boutique Loco Revue) Sur cette photo, nous voyons une rue pavée bordée d'un trottoir réhaussé collé sur une plaque de polystyrène de 1 mm d'épaisseur.

749

749

750

750

les planches Redutex sont fabriquées dans un matériau souple sur support autocollant qui se découpe aisément au cutter. Les pavés sont imprimés en relief et pré patinés.

722

722

pour réaliser les bordures de trottoirs, je découpe au cutter une bande de 1 mm de large dans les planches Redutex que je colle sur la tranche d'une plaque de polystyrène de 1 mm d'épaisseur. Cette plaque sert de base pour l'implantation des immeubles. Sur cette photo, elle est retournée afin d'égaliser la bordure avec une cale à poncer.

720

720

Une section de route pavée avec trottoirs est en place. J'ai ceinturé la zone de quais de barrières pleines Jouef.

744

744

les façades d'immeubles Artitec sont disposées pour fermer le fond de décor. j'ai dû rogner une partie de la surface du quai non couvert pour créer une petite place de parking. Des lampadaires fonctionnels à base de leds CMS ton chaud sont installés sur le quai et les trottoirs (provenance Ebay Chine)

752

752

Un petit escalier donne directement accès aux quais côté ville.

754

754

L'environnement prend forme sur cette zone de gare, mais de nombreux éléments devront être patinés en phase finale d'installation du module pour créer un décor plus réaliste.

761

761

Un premier lot d'immeubles Artitec est installé. Côté parking, j'ai pu positionner un bâtiment complet tel ce café au premier plan, ainsi que deux façades en angle qui ouvrent sur une rue transversale.

765

765

Plusieurs essais d'implantation sont nécessaires pour trouver la meilleure option possible vu la faible surface disponible. Cette vue d'avion permet de valider les travaux de voirie.

775

775

la voie en impasse sera protégée côté rue par des barrières SNCF. Elle permet d'accueillir de petits autorails qui assureront la navette entre les deux modules.

785

785

Les deux derniers immeubles seront à installer sur des trottoirs en courbe, ce qui complique un peu la pose, j'ai dû couper plusieurs tronçons et les ajuster sur le support.

C'est terminé, j'ai pu loger l'essentiel des immeubles Artitec que j'avais préalablement préparés.

956

956

788

788

Il peut être intéressant de retraiter certaines photos qui mieux que toute patine, confèrent un aspect vieillot à une maquette. Cela permet également de valider le choix d'implantation.

794

794

Un passage planchéié est mis en place sur l'une des voies qui longe les barrières SNCF. Le portillon sera à remplacer!!

953

953

Ce qui a été fait dans la foulée avec le modèle en laiton inclus dans le kit de gare PN Sud Modélisme.

831

831

La zone montagneuse à l'ouest du module coulisse a été complétée de végétation (filets floqués Heki dans divers coloris, arbustes en zeechium, flocages

834

834

J'ai pu trouver une place pour ce petit bâtiment Faller en rognant une partie de la toiture.

859

859

le module est encore posé sur les tréteaux. Les travaux sont maintenant suffisamment avancés pour le réinstaller provisoirement sur son étagère afin de voir comment il va s'intégrer dans le fond de décor existant. Et là, je ne suis pas très confiant!!!

867

867

C'est fait, côté Ouest la jonction est convenable

885

885

côté Est, le fond de décor est inadapté à un environnement urbain. Je m'y attendais. Il faut revoir la copie !!

909

909

Aussi, j'ai ressorti de mes tiroirs un fond de décor urbain commercialisé par Loco Revue Boutique que j'ai découpé en plusieurs portions punaisées provisoirement sur le diorama existant. Bien qu'imparfait au niveau des perspectives, il conviendra mieux en arrière plan ainsi que le montre cette photo.

910

910

Côté BV, c'est acceptable également mais il faudra sans doute opérer quelques retouches!!!

915

915

Le plus délicat sera de faire une jonction convenable entre le fond de décor urbain et rural ainsi que le montre cette photo. Une chance, le diorama LR intégre également de la végétation dans la zone ouest du module.

922

922

Cette vue globale du module coulisse permet de se faire une idée sur les prochains travaux restant à réaliser.

En fait, je vais revoir les supports d'étagère qui supportent le plafond de la vitrine éclairée, celles ci étant visibles et devront disparaître. Comme je dois refaire l'intégralité du diorama concernant le fond de décor, je vais l'intégrer directement sur les panneaux verticaux du module, ce qui sera plus aisé pour positionner et coller le diorama.

je vous donne RV en 2018 pour la suite des travaux et je profite de cette fin d'année pour présenter mes meilleurs voeux aux fidèles lecteurs de ce blog, et à tous les autres.

Partager cet article
Repost0
28 décembre 2017 4 28 /12 /décembre /2017 08:11
931

931

En raison de la taille des HP embarqués dans les locos, les sons enregistrés dans les décodeurs sonores manquent parfois de puissance et sont souvent couverts par le bruit de roulement des rames attelées. Par ailleurs, lorsqu'on fait circuler plusieurs locos sonores dans un espace restreint, on arrive vite à une situation de saturation préjudiciable à la qualité d'enregistrement des séquences vidéos

Partant de ce constat, j'ai voulu tester un micro décodeur sonore de la gamme ESU dont la programmation est faite par TMC Bastiani pour la 141 TA J/H. Ce décodeur est livré avec un mini HP rectangulaire dont la puissance est limitée. La boutique Train-Modélisme recommande de le connecter sur un HP rond de 4 ohms/1 W  compatible avec le logement prévu par J/H sous le toit de la locomotive. J'ai fait le choix de ce décodeur en raison de la diversité des fonctions dont il est pourvu et de la qualité des reproductions sonores.

Dans la mesure où je souhaite utiliser le décodeur à poste fixe pour la sonorisation de mes séquences vidéos, j'ai prévu de le connecter sur un HP de bonne taille tel qu'il est présenté sur la photo ci dessus. Il s'agit en l'occurrence des modèles produits par Loco Digilab pour la sonorisation de ses modules. Ils fonctionnent sous 8 ohms/500 mW qui reste dans la norme admissible chez ESU. Il sera donc branché sur le testeur de décodeurs de la marque et pourra "fournir" le son synchronisé de n'importe quelle vapeur digitalisée en calant son adresse sur celle de la loco correspondante. Niveau restitution sonore, plus rien à voir avec les HP encapsulés ESU.



998

998

ci dessus, la liste des fonctions programmées de la 141 TA disponible sur le site du revendeur

932

932

Le décodeur est connecté sur la prise Next 18 du testeur ESU. Les séquences d'enregistrement seront faites dans l'environnement immédiat du HP, lequel devrait couvrir les bruits parasites de roulement toujours perceptibles des locos en mouvement.

Je testerai prochainement ce dispositif pour vérifier s'il est valide, et dans l'affirmative, j'installerai le HP dans un caisson situé sous le réseau.

A +

Partager cet article
Repost0
21 décembre 2017 4 21 /12 /décembre /2017 19:10
934

934

La motorisation des ponts tournants Fleischmann souffre d'une vitesse de rotation trop rapide qu'il est aisé de modifier. Notamment, lorsque il est alimenté en régime digital et c'est le cas sur mon module dépôt, le moteur supporte une tension redressée de l'ordre de 16V qui a tendance à transformer le pont en moulin à vent!!!

De même les arrêts sur les secteurs de voies s'effectuent d'une manière un peu trop brusque qui visuellement, n'est pas réaliste. J'ai constaté également un autre défaut, qui m'a d'ailleurs contraint à démonter le mécanisme, en l'occurrence la vis sans fin qui patine sur son arbre moteur. Un petit point de colle est nécessaire, sauf que les arrêts sur secteurs de voies adjacents ne sont plus toujours garantis.

En réduisant le régime moteur, tout rentre dans l'ordre, il suffit de loger une résistance de 220 ohms 1/2 watt et le pont tourne désormais lentement sans à coup, s'arrête systématiquement sur les voies adjacentes sélectionnées avec le sélecteur du fabricant. Cette résistance est à intercaler soit sur le fil bleu, soit sur le noir. Les tests ont permis de retenir une valeur de résistance de 150 à 220 ohms qui donne un bon résultat.

Bien sûr, il existe sans doute d'autres formules pour obtenir un résultat identique, mais je tenais à livrer cette option facile à mettre en oeuvre en régime digital, avec une alimentation qui n'est pas modifiée.

Partager cet article
Repost0
10 décembre 2017 7 10 /12 /décembre /2017 07:15
594

594

C'est parti pour modifier la gare terminus précédemment installée sur le module coulisse. J'ai fait le choix de l'excellente version de type PLM proposée par PN Sud Modélisme. Je vais devoir réaliser un travail de découpe délicat s'agissant d'éléments moulés en pierre synthétique. Le risque de casse n'est pas à négliger. J'ai donc découpé les pans de côté et la toiture à la scie égoîne fine pour ne conserver qu'un demi bâtiment après avoir soigneusement poncé les surfaces.

646

646

j'ai pu recycler les deux autres pans du BV pour créer une petite aile afin de donner plus de volume à la façade. Le bâtiment sera positionné perpendiculairement aux voies en limite Est du module et fera office de fond de décor.

648

648

Quelques raccords sont nécessaires au niveau des jonctions de murs et toiture. Ils ont été réalisés avec de l'enduit colle pour panneaux BA13, mis en forme avec une lime douce après séchage complet.

652

652

Une première couche de peinture ocre rosé (spray Belton) a été effectuée sur toute la surface du bâtiment. Il sera fermé à l'arrière avec une plaque de MDF de 3 mm également peinte et recouverte de feuilles de déco murale Régions et Compagnies sur les deux niveaux.

653

653

L'intérieur du BV a été peint en jaune avant la pose des portes et fenêtres. Une première rampe de leds CMS adhésive a été installée au 1er étage

655

655

Idem pour le RDC, le plancher étant également découpé dans du MDF de 3 mm dont le sol a été peint en gris moyen.

657

657

premier test d'éclairage sous 16 V. La pose de résistance permettra d'atténuer la luminosité un peu trop forte.

649

649

Sur ce modèle, la marquise est moulée en résine et n'est pas très plane. Le fabricant préconise de la coller sur un support rigide. J'ai choisi une plaque époxy cuivrée sur laquelle j'ai tracé deux pistes isolées afin de souder des leds.

660

660

Les leds ton chaud seront disposées entre les consoles et soudées à cheval sur la piste centrale où elles ont été collées. Ces leds vendues en kit sécable de 10 unités (usage premier: éclairage des cabines de locos) sont commercialisées chez Miniatures Passion et fonctionnent directement sous une tension de 12 à 16V.

661

661

Cette disposition permet d'éviter la présence de fils sous la marquise et fournit un éclairage réaliste.

662

662

Mise en peinture à l'aérosol en masquant préalablement les leds avec un petit ruban adhésif Tamiya

663

663

Après repérage de l'emplacement des consoles, celles ci peuvent être collées sous la marquise. Les pièces de laiton fournies dans le kit PN Sud modélisme ont été préalablement peintes à l'aérosol dans un ton vert de gris sur les deux faces. La bordure en frise est ensuite collée sur le champ de la marquise.



658

658

Les cheminées (moulées en résine) ont reçu également un spray gris ciment avant leur pose.

690

690

La marquise peut être posée par simple encollage. Les 2 fils limande collés sur l'angle du mur à droite du bâtiment sont discrets. le BV est installé sur son support qui fera office de quai.

691

691

J'ai pu découper avec le reste du kit quelques portes en laiton pour créer des ouvertures côté quais.

692

692

Avant d'aborder la patine du bâtiment, j'ai peint la toiture avec le produit acrylique Décapod (2 couches)

694

694

La descente de gouttière est réalisée dans un fil de laiton de 1 mm de diamètre sur lequel sont soudées les attaches à mettre en forme dans du fil de 0,3 mm. (fournis dans le kit) Avant la pose, elle a été peinte à l'aérosol couleur zinc. J'ai percé dans le mur trois trous de 5 dixième ce qui permet de la fixer solidement par trois points de colle.

695

695

La pose des cheminées constitue la dernière étape de la construction. Il est préférable de peindre la toiture avant l'encollage.

686

686

La base de la gare n'est pas parfaitement plane, il convient de réaliser un jointage avec le support de quai à l'aide du mastic RailColor. Cela évite également les fuites de lumière sous les murs porteurs.

655

655

Le module a été à nouveau posé sur des tréteaux pour faciliter les travaux. La gare Faller précédemment installée a été déposée. Il convient maintenant de dégager une partie des voies terminus pour loger la nouvelle gare. Après avoir délimité l'emprise du nouveau BV, un tronçonnage a été réalisé avec un disque Dremel. Les butoirs ont été décollés (sans casse!!) et seront repositionnés. Avec un ciseau à bois, il est aisé de dégager le ballast et les rails sur la section concernée.

669

669

Un positionnement provisoire de la nouvelle gare permet de valider l'option choisie.

avantages:

le bâtiment ferme visuellement le fond de décor, il est mieux adapté au style architectural français que l'ancien BV Faller, il libère sur le côté de la surface pour implanter quelques façades d'immeubles de ville et tracer une route

inconvénients:

Il réduit la longueur des voies à quais de 10 cm environ, mais la fréquentation étant essentiellement assurée par des autorails, cela n'est pas trop gênant.



677

677

Je dois également refabriquer des quais, réalisés à la scie d'établi dans des plaques de fibre composite XYLTECH de 10 mm d'épaisseur. Ce matériau très tendre (mais rigide) se prête très bien à la gravure des bordures de quais avec une pointe à tracer et un disque à tronçonner. Sur cette photo, nous voyons la disposition future des immeubles et commerces Artitec.

680

680

fabrication et gravure des bordures du quai de 50 mm de large

684

684

mise en peinture à l'aérosol des éléments de quais et support du BV

685

685

marquage avec une brosse fine des bordures de quais, avant patine de l'ensemble.

693

693

L'essentiel des travaux est réalisé. Reste maintenant à traiter l'environnement immédiat de la gare, l'implantation des immeubles, confection d'une route et parking, et la patine de l'ensemble.



699

699

le quai couvert central Faller sera conservé, après réduction de sa longueur d'une dizaine de cms. Il démarre en limite de la marquise et permet aux usagers de circuler sous abri.

A suivre

Partager cet article
Repost0
3 décembre 2017 7 03 /12 /décembre /2017 08:00
592

592

La firme Jouef a produit il y a quelques années cette loco vapeur 141 P 269 affectée au dépôt du Mans, dans une livrée verte très seyante. Elle a bénéficié d'une nouvelle motorisation souple et silencieuse et d'une reproduction beaucoup plus fine que les précédentes versions plus anciennes équipées du fameux moteur Jouef 5 pôles aujourd'hui dépassé.

Par contre, cette série de locos montre des faiblesses notoires au niveau de la puissance de traction, car seuls trois essieux du tender sur quatre sont moteurs avec seulement deux roues équipées de bandages d'adhérence, donc tendance au patinage en rampe. De plus, les lanternes AV et AR ne sont pas fonctionnelles.

Confiée par un amateur modéliste en vue de sa digitalisation, j'ai pratiqué quelques travaux d'amélioration que je vous présente ci après

596

596

premier travail, extraire l'essieu moteur afin d'équiper ses deux roues de bandages d'adhérence. N'ayant pas trouvé chez le fabricant ce type d'article en pièces détachées, je dois donc l'usiner, en pratiquant des gorges de 4 dixième de mm de profondeur. Pas droit à l'erreur, il faut tenir compte sur cette version que les roues sont à rayons ajourés, donc très fragiles à attaquer au tour.

598

598

N'ayant pas un tour à métaux suffisamment précis, j'ai utilisé la fraiseuse Proxxon dont la qualité d'usinage des mors du mandrin (à 3 branches) permet de tourner parfaitement la roue sur son essieu. L'outil de tour a été fabriqué dans un carré d'acier mis en forme par meulage. Il est serré dans les mors d'un étau lui même bloqué sur la table à coordonnées de la fraiseuse.

En basculant cette dernière, on obtient l'équivalent d'un tour à métaux, il ne reste plus qu'à effectuer les passes successives en utilisant les verniers micrométriques de la table à coordonnées pour creuser une gorge de 1,7 mm de large sur 0,4 mm de profondeur dans la bande de roulement de la roue, en vérifiant régulièrement au pied à coulisse les données. Lorsque le résultat est atteint, on extrait la roue usinée de son essieu au Puller et on remonte l'autre roue pour une opération identique. Durant ces opérations, il faut vérifier constamment que le métal ne chauffe pas sur son support plastique fragile et que la roue ne se décroche pas de l'essieu. Donc être patient!!!

599

599

Il ne reste plus qu'à équiper les deux roues usinées de bandages d'adhérence neufs (Roco) et vérifier que leur diamètre est conforme aux autres roues du tender. J'ai profité de cette intervention pour revoir l'écartement des roues sur les 4 essieux qui n'étaient pas tous aux normes. Les lamelles de contact ont dû également être repositionnées pour une meilleure prise de courant. Notons au passage que la présence d'un essieu supplémentaire bandagé réduit le captage, mais le tender relié électriquement à la loco capte également le courant assurant un excellent contact sur les rails

600

600

Il manquait une lanterne à l'arrière du tender. Heureusement, il y en avait un jeu dans le sachet de pièces détachées présentes dans la boîte. Pour une fixation plus solide, j'ai inséré deux petits tubes de laiton dans la caisse qui serviront de support aux lanternes.

601

601

Les lanternes sont collées avec une pointe de cyanolit. Il ne reste plus qu'à introduire à l'intérieur de l'optique des micro leds cms câblées.

603

603

test d'éclairage OK. j'ai ajouté une petite goutte de résine SOLIQ polymérisée à l'aide d'une led ultra violet pour reconstituer l'optique de feux.

604

604

Sur ce modèle, le fabricant a prévu une prise NEM 8 plots pour brancher un décodeur à l'arrière du tender, mais cela empiète sur le volume du lest qui doit être renforcé pour une meilleure adhérence du tender sur les rails. j'ai donc prévu de loger le décodeur (Lenz) sur le moteur où il trouve facilement sa place sous la hotte à charbon dont l'intérieur est creux

605

605

Deux morceaux de lests en plomb issus d'articles de pêche sont mis en forme et collés à l'arrière du tender. Un petit circuit imprimé à 3 pistes a été confectionné pour souder la résistance et les fils d'alimentation des feux AR du tender

607

607

la caisse est reposée, les fils du décodeur ont été raccordés directement aux éléments concernés:

fil rouge : file de droite des roues dans le sens de la marche AV

fil noir : file de gauche des roues dans le sens de la marche AV

fil orange et gris: plots du moteur (attention à respecter le sens de marche)

fil bleu : positif commun anode des leds en intercalant une résistance de 10 Kohms

fil vert: négatif cathode des leds programmable avec la touche AUX 1 du décodeur ce qui permet d'éteindre les feux AR lorsque la loco est attelée

les fils blanc et jaune ne seront pas utilisés.



608

608

La hotte peut être reclipsée sur la caisse du tender. Après vérification de son bon fonctionnement en régime digital, je peux maintenant attaquer les travaux sur la loco.

610

610

Tout d'abord, il convient d'améliorer la finesse des pare fumées dont l'épaisseur est excessive. Les lanternes AV seront remplacées par des modèles en laiton fonctionnels.

611

611

J'utilise une lame de cutter effilée pour "gratter" l'intérieur des pare fumées au niveau du champ en arrondissant ce dernier pour le rendre plus conforme et visuellement plus esthétique.

614

614

j'ai retrouvé un jeu de lanternes en laiton que j'ai percées pour loger des leds CMS câblées blanc/ton chaud après avoir usiné l'intérieur des optiques avec une fraise sphérique Dremel.

615

615

Elles sont positionnées en lieu et place des feux d'origine Jouef non fonctionnels avec un câblage en fils émaillés très fins qui disparaissent sous le châssis, quasiment invisibles. Une résistance de 10 Kohms permet d'atténuer leur luminosité. J'ai ajouté une goutte de résine Soliq polymérisée qui fixe les leds et simule une optique de phare. Le raccordement électrique se fait à l'intérieur du châssis au niveau des lamelles de contact des roues de la loco

629

629

l'encadrement du hublot cabine a été peint couleur laiton

624

624

La traverse de choc a été équipée d'un attelage à choquelles et de conduites d'accouplement Roco. J'ai dû coller les tampons qui ont tendance à se faire la malle.

626

626

les mains montoire en plastique situées sur les pare fumées n'étaient plus présentes (cassées?) il faut donc les remplacer. Je dois d'abord reboucher les énormes trous où sont fixés leur support. Là encore, une goutte de résine Soliq se révèle très utile.

631

631

Elles sont confectionnées dans une tige de maillechort de 4 dixième dont les supports seront soudés en réglant leur écartement sur gabarit. Un petit bain d'acétone pour les dégraisser et mise en peinture (noir mat) avec un spray tamiya.

633

633

une goutte de cyanolit déposée à l'intérieur des pare fumées permet de bien fixer les mains montoire

634

634

J'ai ajouté du véritable charbon dans la hotte avec quelques débris sur la plateforme (fixation à la colle vinylique légèrement diluée dans de l'eau)

638

638

Ce qui m'a conduit à extraire la hotte pour éviter des coulées de colle sur le décodeur. j'ai revu également le branchement des feux AR du tender en intercalant une résistance plus forte de 47 Kohms, qui donne un meilleur résultat niveau luminosité.

636

636

Terminé, la 141 P peut à nouveau circuler sur le module où les tests de fonctionnement sont excellents. A noter la qualité de la motorisation sur ces modèles qui permettent des ralentis exceptionnels.

640

640

644

644

641

641

Quelques vues de la loco en transit sur le module dépôt avant qu'elle ne retrouve son propriétaire.

A +

Partager cet article
Repost0
19 novembre 2017 7 19 /11 /novembre /2017 07:00
114

114

l'ami Bruno m'a confié récemment cet engin diesel de la DB reproduit par Trix en HO sous la numérotation 701 033-3 chargé de la maintenance des lignes de caténaires. C'est un modèle très élaboré dans sa version digitale sonore. En effet, il dispose de fonctions originales telles la montée/descente du pantographe, le soulèvement/rabaissement du plateau supérieur de visite par vérin hydraulique, sa rotation sur l'axe, et de nombreux enregistrements de bruits spécifiques: soudure à l'arc, martèlement, sciage, tronçonnage, etc....Toutes ces fonctions sont accessibles via deux adresses distinctes CV 3 et 4.

Petit problème, il ne comporte que deux essieux moteurs et conducteurs, ce qui le rend parfois peu fiable lors de la traversée de zones difficiles

L'objectif est de lui associer un wagon Kibri dédié également à la visite et l'entretien des caténaires, en l'équipant de prises de contact avec raccordement au diesel par attelages conducteurs.

113

113

Vue sur la face avant, la reproduction est d'une grande finesse.

105

105

Le wagon Kibri est équipé de plusieurs plateformes fixes. Sa reproduction est loin d'égaler le modèles Trix niveau finesse et solidité, mais on fera avec!!

451

451

Premier travail, équiper chaque roue du wagon Kibri de lamelles qui viendront frotter sur les flancs internes. J'ai soudé ces lamelles réalisées en chrysocale de 8/10 ème sur des petites pièces de cuivre époxy qui ont été ensuite collées sur le support d'essieu et traversées par une tige de laiton pour solidifier l'ensemble. Un câble limande à deux fils relie les deux essieux et sera raccordé à un attelage conducteur viessmann.

454

454

Les essieux sont reposés, il faut vérifier la bonne captation de courant sur chacune des roues à partir de l'attelage conducteur.

456

456

maintenant, il faut trouver un point de branchement sur le diesel Trix et là, cela devient délicat car il est quasiment impossible d'accéder aux platines intérieures, le vérin qui maintient la plateforme sur le toit ne permet pas d'extraire le châssis de la caisse.....du moins je n'ai pas trouvé la méthode et la notice technique Trix ne donne aucune indication pour ouvrir "la bête". J'ai quand même pu dégager le carter maintenu par quatre vis, l'ensemble est très compact et je vais devoir trouver une solution au niveau de l'essieu arrière.

459

459

J'ai confectionné deux lamelles découpées dans une plaque de chrysocale de 8/10 ème qui prennent contact sur la bande de roulement de chaque roue et qui épousent la forme du châssis sur lequel elles sont collées. L'une des roues fait masse avec le châssis et l'autre est isolée. Avant de raccorder les fils conducteurs de l'attelage viessmann, j'ai vérifié que les lamelles étaient bien isolées par la colle sur le châssis métallique. Ce montage permettra de reposer le carter sans créer de sur épaisseur.

460

460

les lamelles reposent sur le dessous du circuit imprimé Trix sur lequel elles seront collées avant soudure.

461

461

je peux maintenant reposer le carter après avoir vérifié que le timon d'attelage à élongation variable n'est pas gêné dans sa course.

463

463

Lors du couplage, je remarque que les timons ne sont pas au même niveau, celui de Trix étant très bas sur les rails, ce qui a tendance à faire dérailler le wagon Kibri qui lui est très léger. Je vais donc devoir lester l'arrière du wagon. C'est d'autant plus nécessaire que le poids plume du wagon Kibri n'apporte pas un contact électrique suffisant avec la voie.

465

465

Pour ce faire, J'ai découpé dans un bloc de lest de récup trois éléments disposés à l'arrière du wagon. Sa conception ne permet pas d'introduire un lest sous les plateformes, pas plus que sous le châssis. Dommage que Kibri n'ait pas conçu un châssis métallique, mais a priori, ce n'est pas sa vocation!!

472

472

le couplage est désormais efficace, le convoi passe les zones d'aiguilles sans plantage et le wagon ne déraille plus!

482

482

Il ne reste plus qu'à installer des feux de fin de convoi (AMF 87) une petite pointe de jaune jonquille et c'est terminé.

479

479

Là, il faut penser à recoller les tampons qui se sont faits la malle durant les interventions.

A +

Partager cet article
Repost0

Présentation

  • : biscatrain
  • : réalisation de réseaux modèles de trains à l'échelle HO biscatrain et nanotrain à l'échelle N et travaux de restauration de locos, motorisation, digitalisation, construction de kit laiton, bricolages divers et variés.
  • Contact

glossaire

A la demande de nombreux internautes, et pour faciliter leur recherche, j'ai entrepris de constituer un glossaire regroupant tous les articles, photos et vidéos diffusées depuis la création du blog en janvier 2008.

Recherche
