23 juin 2009 2 23 /06 /juin /2009 07:07

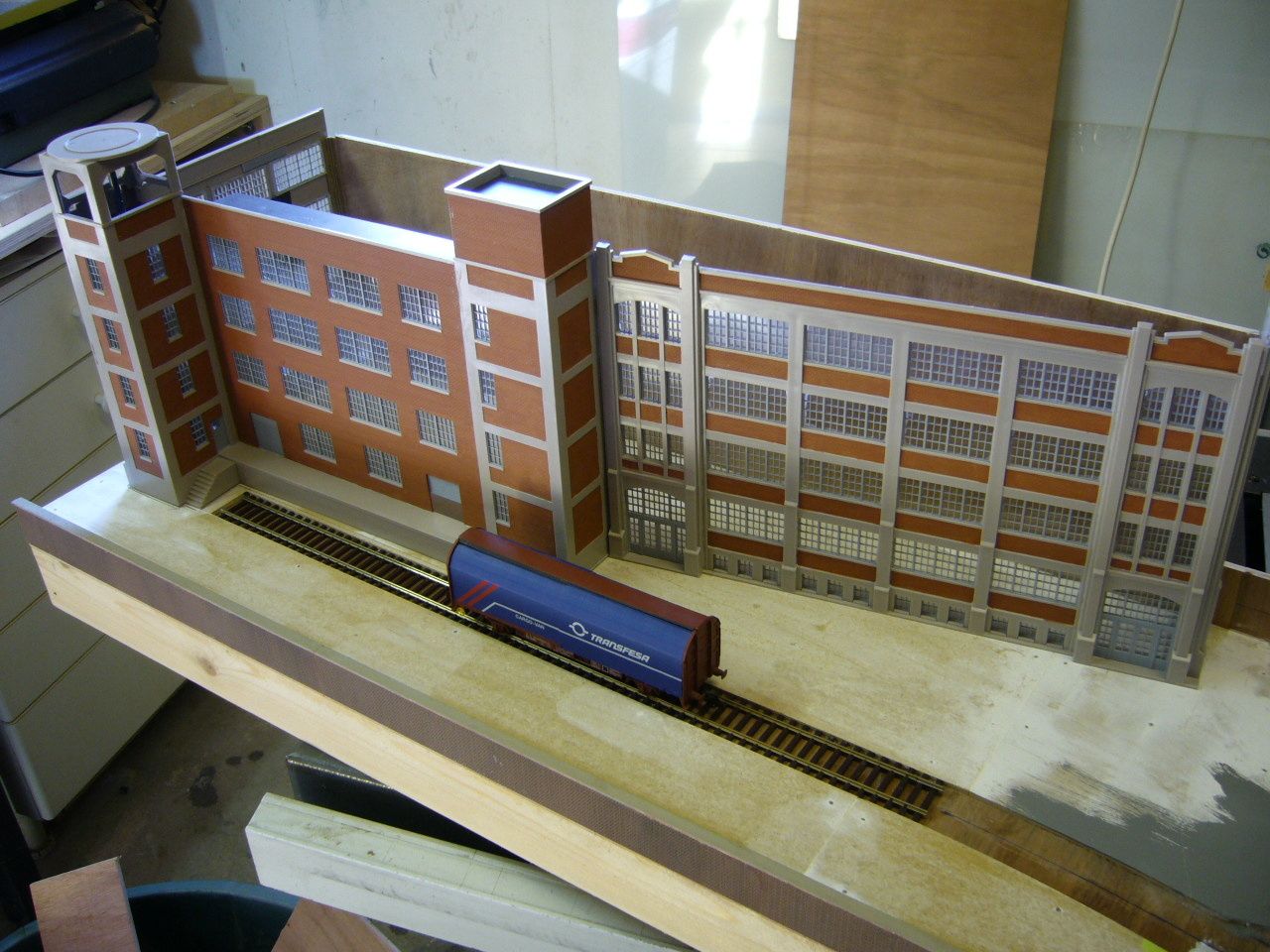

les travaux ont repris sur le module 3 qui accueille un grand bâtiment industriel constitué à partir d'un seul kit de construction Cornerstone. Les différents éléments ont été bricolés pour s'adapter à la configuration souhaitée, sachant qu'une partie du bâtiment est équipée d'un quai de déchargement avec un accès par EP (voie noyée dans le révêtement de sol)  Le toit du bâtiment et le fond sont en CP de 5 mm



Un deuxième quai sur le côté du bâtiment a été bricolé pour permettre la livraion des camions. L'immeuble aura une vocation d'entrepôt pour stocker des pneumatiques de la marque Continental.


Un petit bâtiment bricolé à partir d'un kit Cornerstone termine le module 3 et fait la jonction routière avec le module 2 équipé de deux bâtiments du même type (fabrication et dépôt de poutrelles métalliques)


une voie noyée dans la cour principale de l'usine Continental sera raccordée au réseau (EP) J'ai pavé sa surface avec des plaques slatter's et ajouté des contrerails sur toute la longueur. Cette disposition permet un accès aux wagons et aux camions chargés de l'acheminement des pneumatiques.


la photo ci-dessus montre le raccordement  qui sera fait après pose d'un aiguillage sur la voie principale (à droite). Le module 3 étant simplement posé sur des tasseaux entre le réseau et le mur, le raccord avec l'aiguillage a été calculé pour se situer au même niveau du plan de roulement. Une partie du relief existant (en blanc) a du être nivelé pour accueillir la portion de voie débordante sur le module 3, la jonction électrique (éclairage et alimentation de la voie) se fera à l'aide de prises tulipes.


Le corps du bâtiment Continental comportant quatre étages, j'ai aménagé succintement l'intérieur, qui est très visible notamment lorsque l'éclairage est diffusé au travers des grandes baies vitrées. La déco n'est sans doute pas réaliste,
l'objectif étant plus de simuler une activité que de reproduire un véritable dépôt de pneumatiques


Cette photo montre l'éclairage réalisé à chaque étage à l'aide de rubans de leds CMS autocollants


une fois éclairé, l'immeuble restitue de l'extérieur une ambiance laborieuse qui m'a paru sympathique.



l'autre partie du bâtiment a reçu une ossature en CP de 5mm avec un plancher qui se raccorde au niveau des quais de déchargement.


vue du toit de l'immeuble en CP de 5 mm qui a recu une couche de peinture gris clair et un revêtement de ciment très fin imitant le gravier. Les deux tourelles affichent le panneau de la marque de pneumatique scané à partir d'une boîte publicitaire contenant 3 véhicules aux couleurs de la marque.


Ils stationnent dans la cour dans l'attente d'une livraison


et comme je n'ai pas trouvé de wagon aux couleurs de la marque, j'ai bricolé celui sur la photo (Electrotren) en coupant la moitié de la bâche et en créant une scène de déchargement. Là encore, pas très crédible puisque la marque est censée commercialiser uniquement des pneumatiques et pas les jantes des camions, mais j'ai fait avec le matériel dont je disposais...........en modélisme, on peut faire des entorses !!!!!!! tant pis pour les puristes


le module en place sur le réseau s'intègre assez bien , le petit muret en premier plan coupant le talus sous un angle correct.


le vieux bâtiment (Bisca's steel Sarl) a reçu quelques poutrelles qui rouillent dans la cour, l'activité étant sur le déclin ...........


test photo de la zone industrielle vu à la sortie de la gare terminus. le module 3 s'intègre correctement avec les autres immeubles en brique de l'usine Moreau.


Dernière photo prise à partir du poste de commande. Le plus gros du travail est terminé. Je vais pouvoir passer à autre chose, encore qu'il reste une foule de détails à améliorer...........ce n'est jamais fini !!!!!!!
A bientôt pour de nouveaux sujets.......
