3 février 2009 2 03 /02 /février /2009 07:27




la construction des deux aiguillages progresse, les lames mobiles et les contrerails ont été collés à la cyanolit. A ce stade, il convient de mettre une pointe de colle sur toutes les attaches (tirefonds) pour solidifier l'ensemble, car le support en carton qui a servi de gabarit doit être décollé (cette opération n'est pas trop délicate, car les traverses collées avec de la colle à bois vinylique n'accroche pas trop sur le plastique)
NB: Si vous construisez un aiguillage directement sur une semelle en dépron qui servira de support pour le ballast, vous évitez cette étape. Dans le cas présent, les aiguillages étant destinés au dépôt, ils sont posés directement sur la plateforme sans semelle de ballast, ce qui complique un peu leur construction.......




Sur des coupons de traverses Roco Line, il faut maintenant récupérer tout un lot d'attaches à l'aide d'un cutter bien tranchant. Bloquer les traverses avec un petit serre joint pour limiter les efforts de coupe.




Ces pièces étant minuscules, prendre soin de les déposer dans un boitier (tête des tirefonds en l'air), pour faciliter le travail de pose sur la partie des rails non équipés. Utiliser une pointe de compas pour les piquer, tremper dans une goutte de cyanolit, et poser sur le talon du rail.

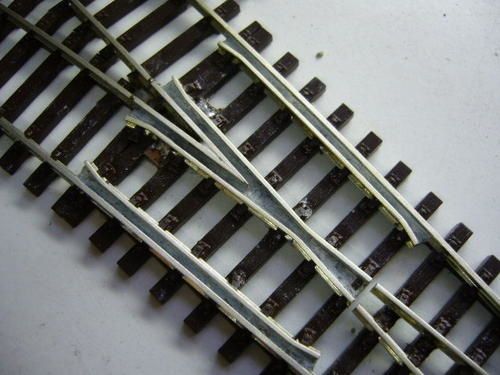

Avec une pâte bicomposant, que vous malaxez soigneusement entre vos doigts, étaler dans les ornières de la pointe de coeur et des contrerails ce matériaux (consistance de la pâte à modeler) que vous pressez avec une petite calle en polystyrène de 2mm d'épaisseur. A ce stade, aucune précision n'est nécessaire car les ornières seront ensuite fraisées lorsque la pâte aura durci


Lorsque la pâte est bien sèche, avec le support de défonceuse Dremel équipé d'une fraise de 1,8 mm de diamètre, rectifier les gorges ci-dessus en réglant la profondeur de coupe à 1,35 mm environ. Si tout s'est bien déroulé, un wagon doit pouvoir franchir la pointe de coeur sans le moindre à coup. Cette opération de remplissage n'est pas indispensable, mais elle a l'avantage de solidifier l'ensemble de l'aiguillage et surtout d'éviter que la roue de l'essieu "saute" lorsqu'elle franchit la pointe de coeur


Un pont électrique est réalisé entre la lame mobile (sur sa partie fixe) et le rail extérieur avec un petit morceau de circuit imprimé qui sera soudé.  Sur cette photo, on distingue bien les attaches (tirefonds) rajoutées sur la partie
fixe de la lame d'aiguille mobile


la zone de pointe de coeur est sectionnée de part et d'autre avec un disque à tronconner. Elle sera alimentée séparément par un contact inverseur du relais de moteur en fonction de la direction donnée.

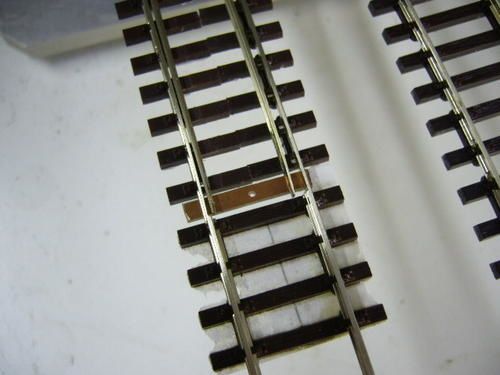

Les deux pointes d'aiguille sont reliées entre elles par une traverse (morceau de circuit imprimé) dans lequel deux trous ont été percés (0,6 mm), le trou central étant réservé à la motorisation. le circuit imprimé devra être isolé en son milieu par un trait de scie sinon gare au court-circuit!!!!!


Bon maintenant, il est temps de casser. Les grues à eau et les platelages sont déposés. La voie ne résiste pas trop, ayant été fixée avec de la colle vinylique très diluée. Cette photo montre le point de jonction entre les plateformes des modules 2 et 3. Les rails devront être sectionnés dans le même alignement.




Le chantier de démolition avance. Rien à récupérer (peut-être qq traverses pour la déco) hormis les rails de jonction au pont tournant que j'ai pris soin de décoller en faisant bien attention (car difficile à trouver dans le commerce!!!!)


le rail de jonction roco a dû être tronconné pour l'adapter sur la pointe de l'aiguillage.


L'aiguillage qui alimentait le dépôt de carburant a été supprimé et remplacé par un coupon de rail collé. Il n'avait plus d'utilité. Il n'a pas résisté au décollage, direction poubelle........


la troisième voie d'accès n'étant pas dans l'alignement du PT, elle a également été déposée.


On y est presque, les trois voies d'accès sont désormais conformes au plan et forment entre elles un angle de 15°
Roco a eu la bonne idée de joindre une multitude de coupons de taille différentes pour ceinturer le pourtour de son PT qui permet de fermer tous les angles, quels que soient  les axes d'accès. Sur cette photo, on apercoit les pièces rapportées (en gris clair) Elles devront être salies/patinées

Reste à raccorder la voie du haut en impasse et celle du bas qui accueillera le train de secours.

Cet article comme le précédent s'attarde intentionnellement sur les étapes de la construction d'un aiguillage. Il complète ainsi les anciens articles déjà publiés dans lesquels certains points n'avaient pas été développés, faute de photos. Si des points vous paraissent encore obscurs, merci de m'en faire part dans "vos commentaires"
Donc RV dans qq jours pour un dernier article consacré à la finition des voies d'accès, déco, patine, et tests de fonctionnement.
