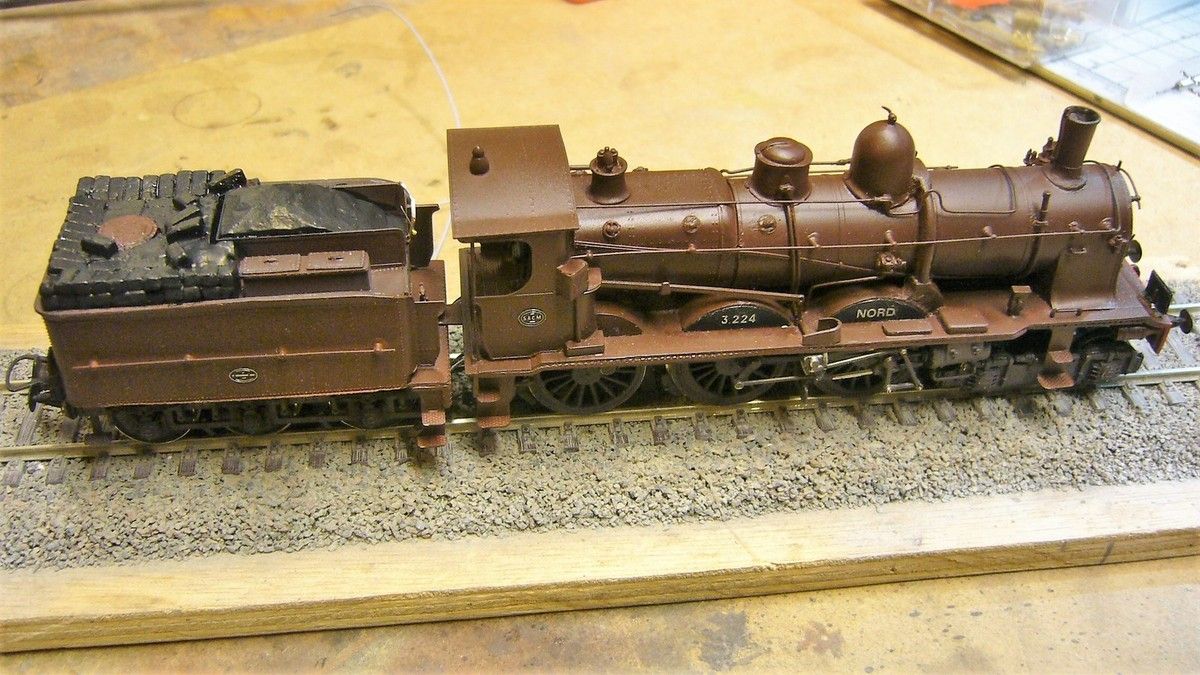

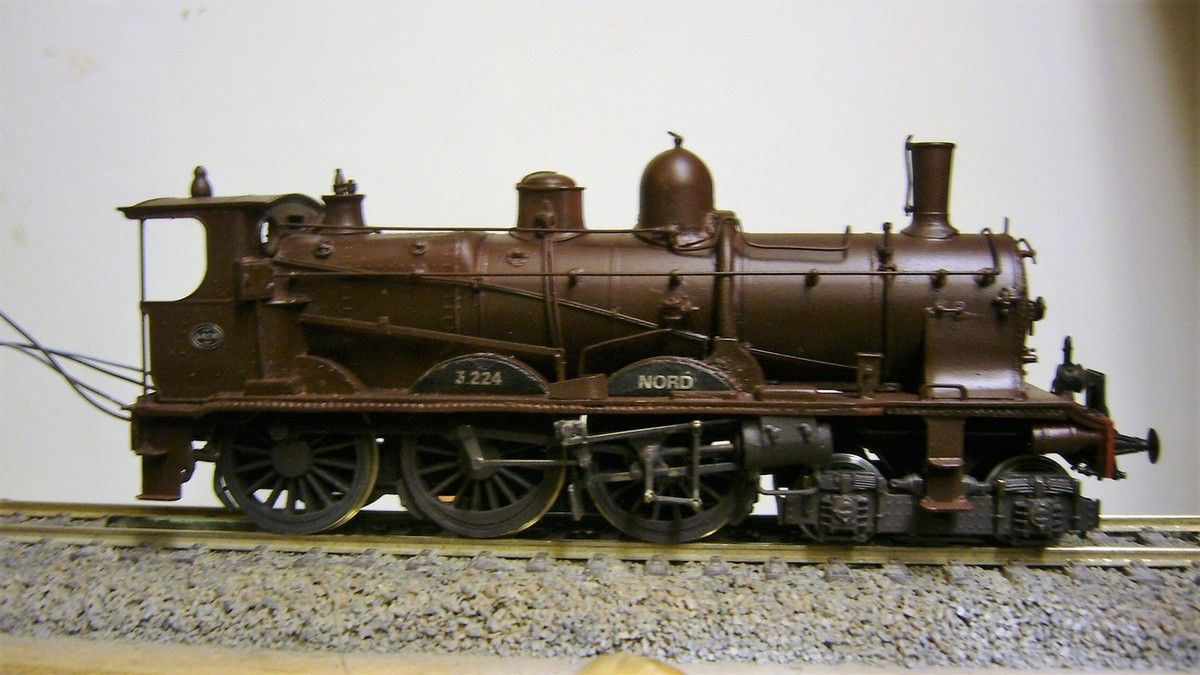

J'aborde maintenant la phase finition. Avant de raccorder électriquement les deux éléments, j'ai peint les flasques de roues du tender à l'aérographe avec une patine acrylique à solvant Décapod (noir sale toiture). Les plaques constructeur (SACM) préalablement peintes en noir mat ont été posées, ainsi que la numérotation Nord sur les protections roues motrices de la loco

778

778

781

781

La soute à charbon/briquettes a été repeinte en noir.

788

788

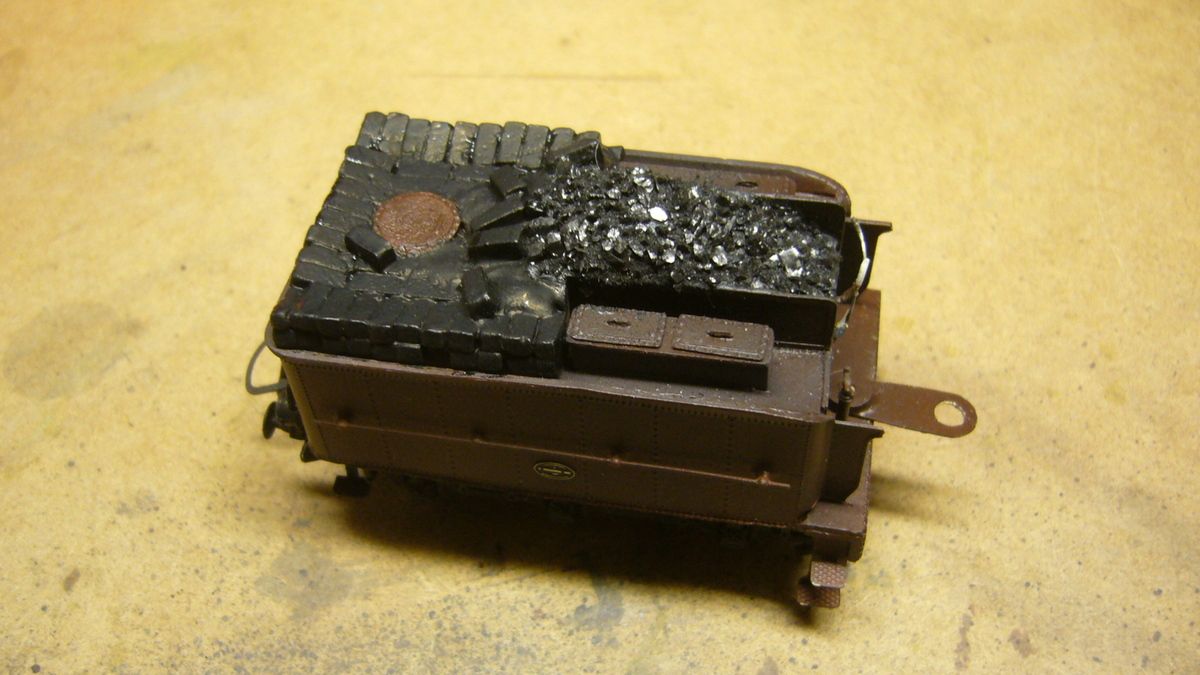

puis ajout de véritable charbon dans le bac.

772

772

La traverse de choc peinte en rouge, tampons en noir, puis ajout d'un attelage à choquelles fonctionnel.

825

825

Des volants de conduite ont été posés sur la façade de la chaudière. Deux fils conducteurs seront raccordés au décodeur dans le tender.

766

766

Le panneau cinéma est fixé par collage cyanolit

826

826

pose de la grille de protection caténaires

827

827

sans oublier le mécanicien et le chauffeur (personnages preiser)

817

817

La peinture des cerclages de chaudière est sans doute l'étape la plus délicate. J'ai pris l'option de la traiter avec un feutre POSCA (Japon) à pointe très fine diffusant une peinture acrylique jaune/or assez réaliste. Certains passages sous les tuyauteries sont très difficiles d'accès. J'ai dû recourir à la pointe d'un cure dent trempée dans la peinture pour couvrir les zones correspondantes.

819

819

Le résultat est acceptable, le traitement de patine qui suivra devrait atténuer l'effet un peu trop neuf de la loco

428

428

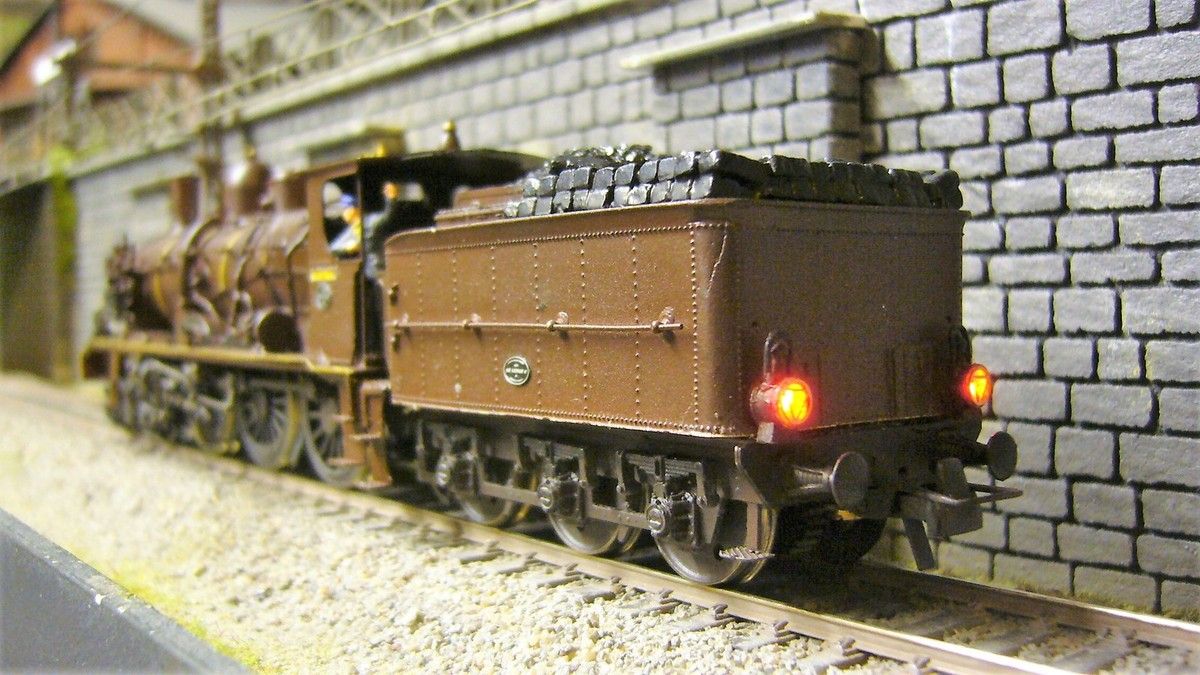

Il ne reste plus qu'à raccorder électriquement la loco au tender, ainsi que l'éclairage des lanternes du tender au décodeur.

833

833

Un test de circulation et d'éclairage des feux réversibles est effectué avant fixation de la caisse du tender.

834

834

la lanterne AV de la loco diffuse un éclairage assez doux.

838

838

836

836

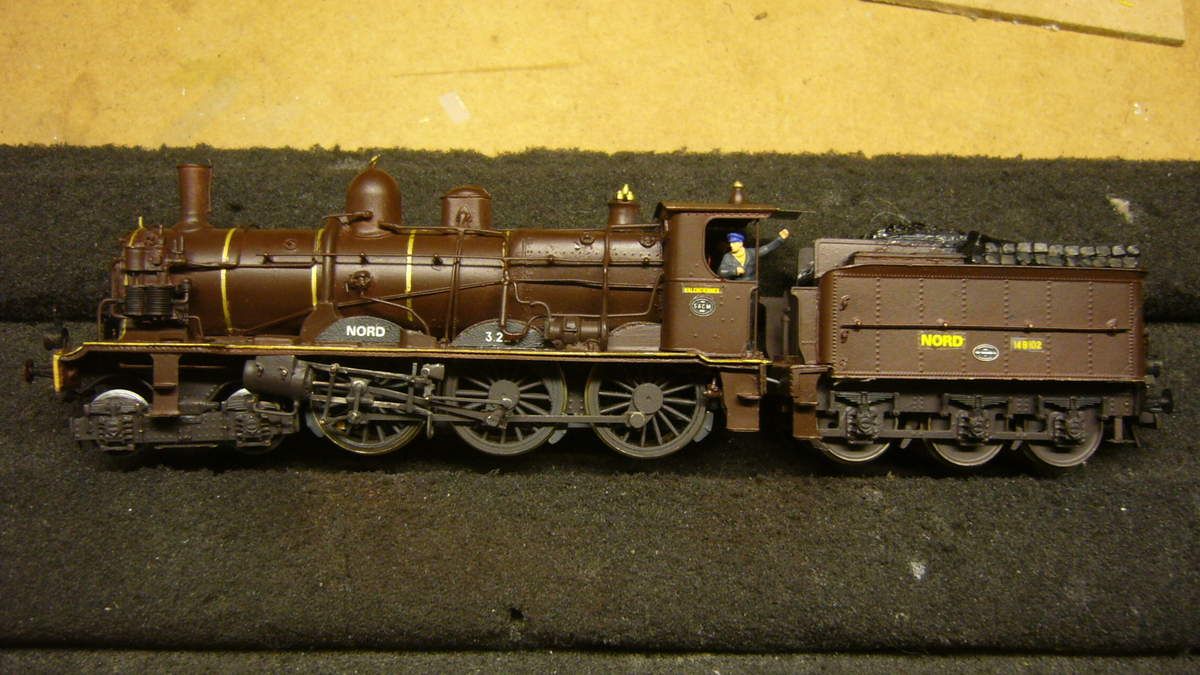

Il reste encore la numérotation à exécuter sur la loco et le tender et les décalcomanies présentes dans le kit ne sont hélas plus utilisables (trop anciennes, séchage ??) bref indécollables.

842

842

le marquage sera donc la partie la moins réussie de cette loco, malgré le soin apporté à découper les décalcomanies sur leur support que j'ai finalement collées avec kristal clear pour laisser le moins de traces possibles.

841

841

En définitive, j'ai adopté un système d'attelage permanent entre la loco et le tender, ce qui évite d'avoir à connecter des micro prises de courant entre les deux éléments toujours difficile à brancher.

848

848

850

850

851

851

854

854

859

859

les cinq dernières images présentent la loco après traitement de patine à l'aérographe, dernière intervention qui termine les travaux.

Je dois dire que j'en ai bavé!! C'était ma première expérience de construction d'un kit laiton qui m'a bien occupé ces derniers mois. Mais la satisfaction de voir rouler correctement une loco créée de toutes pièces est sans doute la juste récompense de tous ceux qui se sont lancés dans ce projet.

Je pense néanmoins que c'est à la portée de tout bon bricoleur patient, pourvu qu'il soit équipé correctement. Sur ce point, j'ai dû compléter mon équipement car le sablage nécessite un compresseur plus puissant que ceux utilisés pour la peinture. Bien sûr, un poste de soudure de qualité est nécessaire, sans oublier le micro outillage et les mille petits objets qui traînent dans les tiroirs qui facilitent certaines interventions.

Aujourd'hui, les artisans proposent des kits bien étudiés dont la découpe précise facilite grandement l'assemblage. Le kit de construction de la 230 Nord créée par Loco Set Loisir est plus ancien, sans doute à l'origine des obstacles que j'ai pu rencontrer!!!
