J'aborde maintenant la phase peinture qui passe par plusieurs interventions préalables décrites ci après. La photo ci dessus montre la loco qui vient de recevoir une première couche "chocolat" typique des livrées des locos Nord

705

705

Mais avant , j'ai revu le système de fixation du bissel avant de la loco en soudant une traverse centrale sous le châssis équipée d'un axe sur lequel viendra glisser latéralement le bissel. Cette solution permet une meilleure tenue sur les rails que le timon prévu à l'origine.

698

698

Sur la version Nord, cette loco est équipée d'un panneau cinéma qui remplace une des lanternes que j'ai donc déposée.

696

696

Le marquage dans cette version prévoit des plaques qui seront apposées sur les flancs de la loco au niveau des roues motrices. Elles ont été peintes en noir mat à l'aérographe, puis grattées avec une gomme abrasive pour faire ressortir les marquages en relief.

700

700

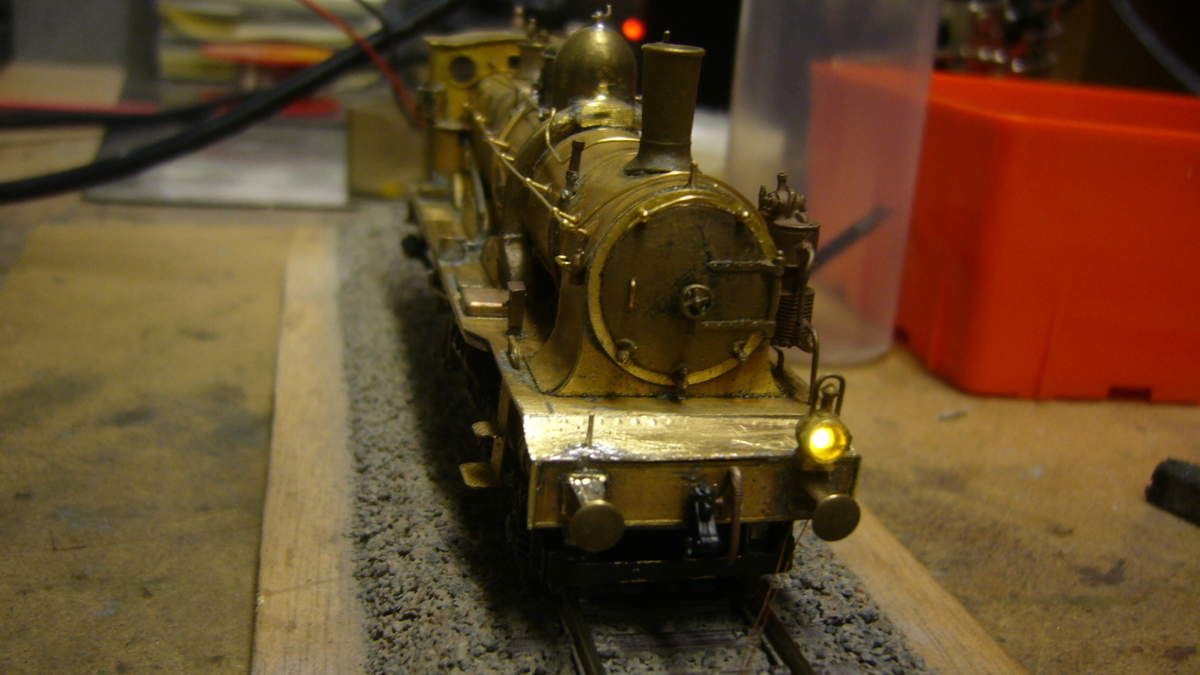

La lanterne avant sera fonctionnelle et j'ai prévu de la raccorder au décodeur dans le tender, moyennant un jeu de deux fils supplémentaires. Le panneau cinéma sera posé après peinture finale de la loco. J'ai ajouté une petite tige de laiton de 4 dixième pour le maintenir plus solidement par collage.

701

701

Un petit CI à deux pistes isolées permettra de raccorder les fils de la lanterne AV de la loco

703

703

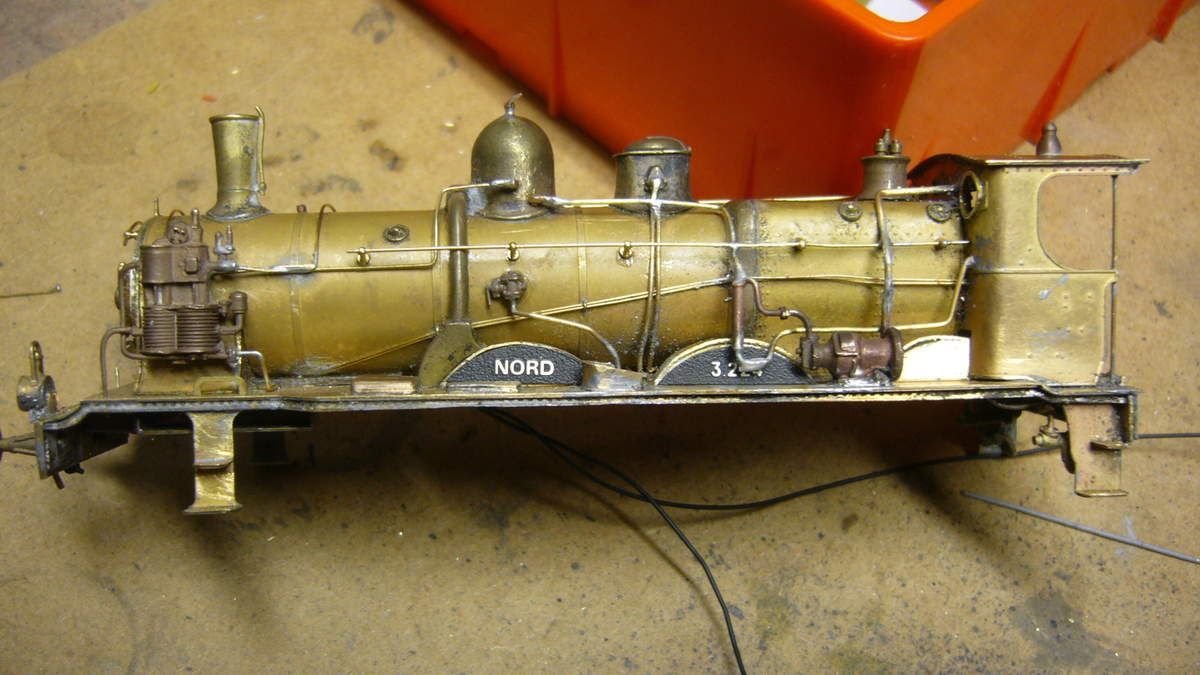

J'ai retrouvé dans mes tiroirs un attelage à choquelles métallique fonctionnel qui sera mieux adapté.

702

702

Enfin, j'ai revu le positionnement de quelques tubulures mal implantées, il faut dire que le plan de construction de cette loco récupéré sur le net n'était pas très clair!

735

735

A ce stade d'avancée des travaux, il est temps d'aborder le décapage  et dégraissage des différents éléments de la loco et du tender. Les organes mécaniques et moteur ont été soit démontés, soit protégés par des rubans adhésifs, de même que le décodeur. J'ai pris l'option de réaliser ces opérations par sablage sous pression et je me suis équipé d'un micro pistolet qui devrait simplifier cette étape.

736

736

La caisse de la loco et du tender seront donc sablés, ce qui permet d'éliminer les excédents de soudure et micro particules indésirables. Par ailleurs, cette technique a l'avantage de créer sur les surfaces traitées des micro rugosités qui favorisent l'accrochage de la peinture.

737

737

J'utilise de la poudre d'oxyde d'aluminium (corindon) diffusée sous pression 2 à 4 bars en prenant soin de cantonner la pulvérisation dans une grande boîte à biscuit métallique, à l'intérieur du garage ouvert, sachant que ce produit est très volatil (lunettes et masque de protection recommandés).

739

739

Après sablage, la récupération du produit n'est pas souhaitable, car de micro particules de soudure peuvent se mélanger, ce qui risque fort de boucher la buse du pistolet lors d'une utilisation ultérieure. Un fil laiton de 4 dixième de mm permet de déboucher le pistolet si nécessaire.

740

740

Avant l'opération de sablage, j'ai pris soin de boucher les orifices des lanternes avec du maskol, pour ne pas détériorer les micro leds installées à l'intérieur.

741

741

Une fois le décapage réalisé, j'ai éliminé avec le souffle d'un sèche cheveux et en m'aidant d'une brosse souple (neuve) toutes les particules pouvant être bloquées dans les infrastructures de la loco. Il faut éviter de manipuler avec les doigts les pièces à peindre. Chaque élément est déposé sur un  petit support (ici une cale de polystyrène extrudé) pour mise en peinture. J'utilise les excellents produits Décapod visibles sur cette photo qui permettent d'appliquer une première couche favorisant l'accrochage.

742

742

Les deux opérations (sablage, peinture d'apprêt) sont assez longues à exécuter, mais conditionnent la qualité des travaux. L'aérographe doit être réglé pour diffuser un film très fin afin de ne pas empâter les reliefs.

747

747

Une seconde couche d'apprêt est appliquée, en veillant à l'uniformiser sur les parties les moins accessibles de la loco.

748

748

J'ai retenu les teintes d'origine proposées par Décapod, déclinées en peinture acrylique à solvant, dont la diffusion à l'aérographe est particulièrement aisée. Toutefois, il sera judicieux de prévoir une seconde couche pour une couverture parfaite et résistante.

749

749

idem pour le tender. A noter que le châssis de celui ci devra être peint en noir, à l'instar du châssis de la loco déjà traité dans les précédents articles.

750

750

Sans oublier le dessous de caisse de la loco.

746

746

j'ai pu trouver un lot de volants en photo découpe ALP2M qui viendront améliorer la cabine chauffeur/mécanicien. Ils ont été peints en rouge à l'aérographe.

755

755

Le châssis du tender est ensuite repeint couleur noir sale en protégeant avec des bandes de masquage Tamiya les surfaces qui doivent rester couleur chocolat

760

760

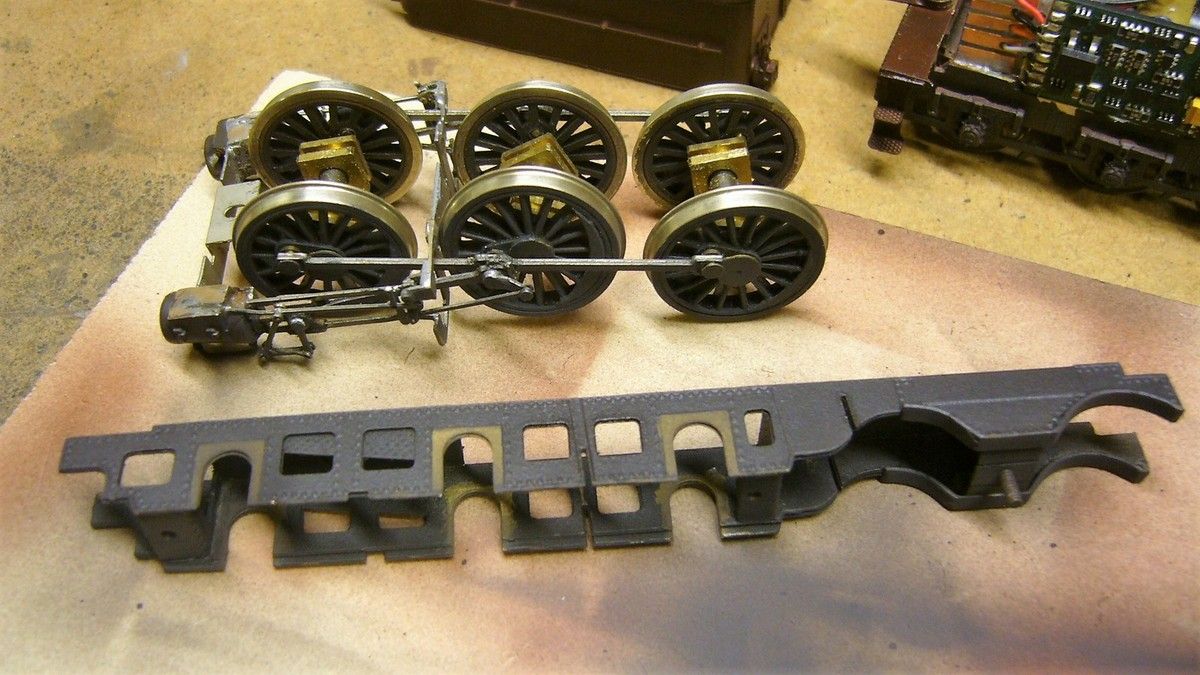

idem pour le châssis de la loco ainsi que les roues et l'embiellage démontés pour faciliter cette intervention.

757

757

La cabine et le foyer sont également repeints en noir sale. Il restera à ajouter les différents volants de commande et les chauffeur/mécanicien.

768

768

Les enjoliveurs de lanternes sont ensuite posés sur la loco et le tender, après grattage du support avec la pointe d'un cutter, et polissage avec une gomme abrasive.

761

761

Le plus gros des travaux de peinture est maintenant terminé, il reste encore toute la numérotation à exécuter, la peinture des cerclages de chaudière?? (je cherche encore la solution la mieux adaptée) et la traverse de choc rouge, les tampons ainsi que la patine et en phase finale le raccordement électrique loco/tender. Bref, une étape ultime qui devrait mettre un point final à ces travaux.
