Comme je l'annonçais dans le précédent article, j'ai dû modifier le thème du fond de décor et revoir la conception de l'étagère devant accueillir le module coulisse. La photo ci dessus présente ce dernier en phase finale de réalisation. Pour faciliter les travaux, le module est provisoirement posé sur des tréteaux, ce qui me permet de travailler tout autour.

962

962

A l'origine, j'avais collé un diorama représentant un fond de décor rural directement à l'intérieur de la vitrine, sur des plaques de MDF de 3mm d'épaisseur fixées sur un support isolant de dépron. Elles ont donc été déposées.

963

963

D'autre part, j'ai souhaité masquer les équerres de crémaillère qui supportaient l'étagère plafond de la vitrine, en les fixant cette fois ci au dessus, suivant le montage visible sur cette photo. (planchette de CP de 15 mm d'épaisseur vissée sur chaque équerre et sur l'étagère)

965

965

L'éclairage à base de deux rubans de leds CMS a pu être conservé et sera plus efficace. Le diorama par contre est HS, sans importance puisqu'il doit être remplacé par un autre thème urbain.

999

999

Le diorama fond de décor sera donc installé directement sur le module coulisse qui vient d'être équipé de parois de MDF formant caisson sur trois de ses côtés. (hauteur 40 cms)

001

001

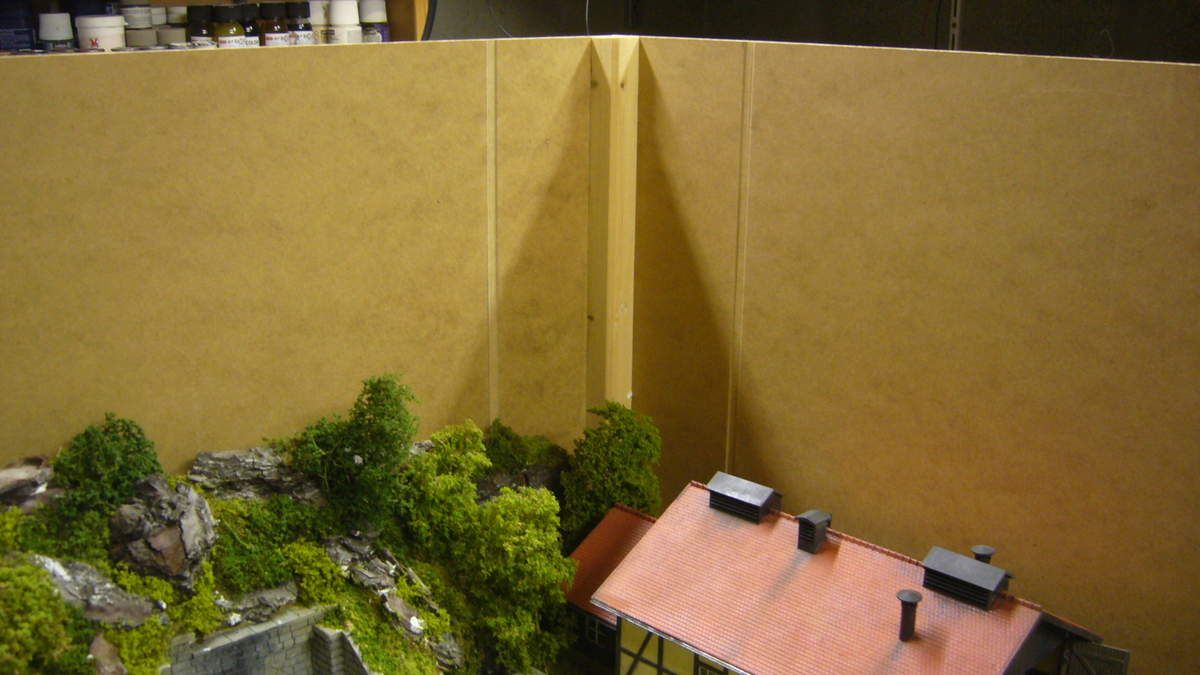

les parois verticales ont été renforcées sur les angles d'un tasseau vissé et collé. J'ai prévu un arrondi sur chacun des deux angles pour éviter l'effet de cassure du fond de décor lors du collage.

002

002

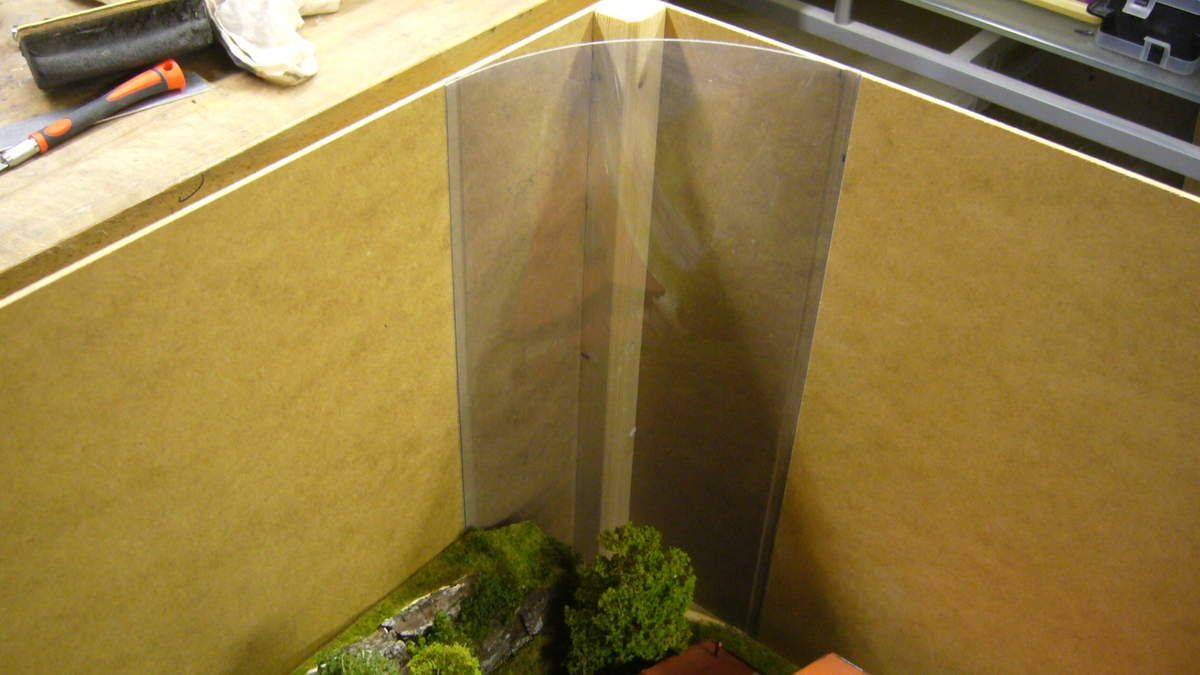

pour ce faire, j'ai réalisé deux rainures sur les parois dans lesquelles une plaque de plexiglas souple vient s'insérer, constituant un arrondi parfait et masquant le tasseau.

003

003

Un collage au néoprène la maintient solidement dans ses rainures. Je peux maintenant préparer le diorama pour le positionner le plus précisément possible par rapport aux bâtiments d'arrière plan existants.

057

057

Pour faciliter l'encollage du diorama j'ai déposé provisoirement les parois du module simplement vissées afin de pouvoir travailler sur une surface horizontale. J'utilise une bombe aérosol Sader au néoprène qui permet entre autres un collage immédiat sur un seul support non poreux (MDF) en déroulant délicatement le diorama sur toute la surface.

059

059

Pas droit à l'erreur, mais le collage peut être progressif, sur cette photo, la façade Est du module est déroulée et collée. Le support est ensuite renversé à 90° et je peux continuer l'encollage à plat sur toute la longueur du module

061

061

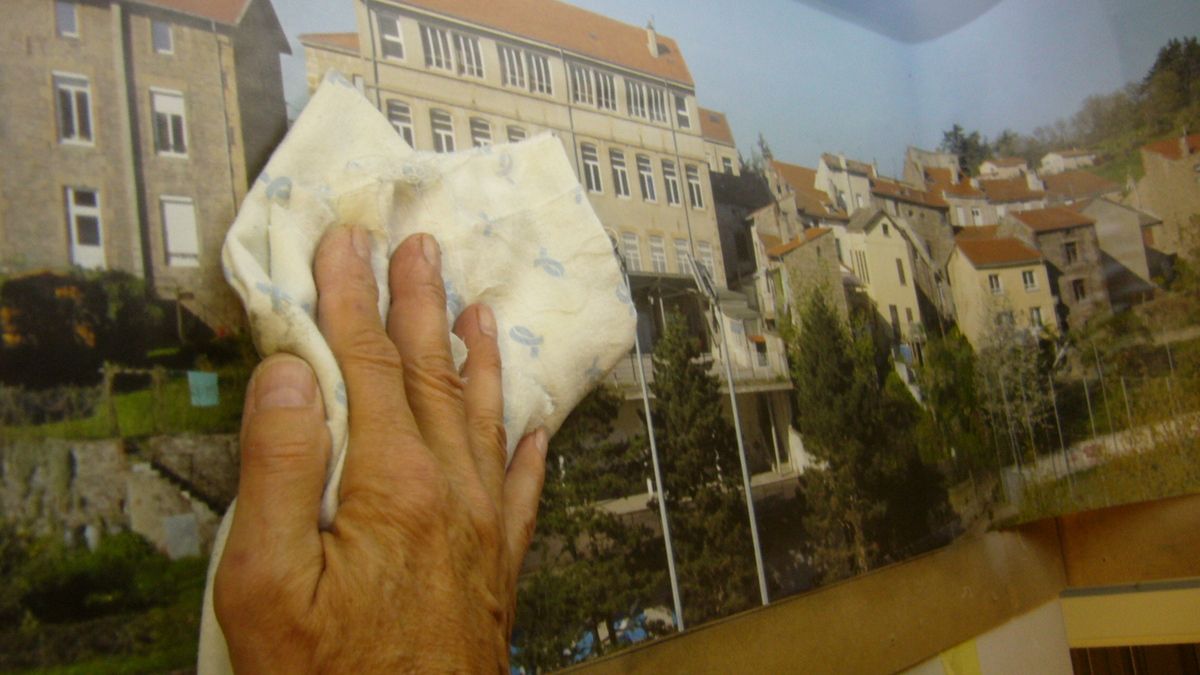

Tout au long de l'opération, il faut presser uniformément le diorama sur son support avec un chiffon doux en s'interdisant tout faux pli. L'utilisation d'un rouleau à pâtisserie peut aussi être une bonne solution. Attention le collage est immédiat et aucune rectification n'est possible. Par rapport à une solution de collage type papiers peints, on obtient une moindre déformation du support MDF lors du séchage et aucune bulle. C'était risqué, mais je m'en suis bien tiré!!

088

088

le diorama urbain est une production Loco Revue boutique représentant une ville de province. Il s'intègre assez bien dans l'environnement que j'ai voulu représenter sur le module coulisse. Toutefois, il ne couvre pas totalement la surface, ce qui m'a conduit à rajouter en limite ouest un autre diorama Auhagen dont le thème est plus rural, mais qui conviendra puisque cette zone est plutôt montagneuse avec deux tunnels.

072

072

Le raccord avec la végétation dans la zone de tunnels est correcte, il faudra faire quelques retouches derrière la remise avec des gouaches (notamment au niveau du ciel) pour associer les deux dioramas.

084

084

ils se rejoignent côté Ouest dans l'arrondi. Sur cette zone, l'ajout de végétation et quelques nuages permettront un raccord acceptable.

085

085

C'est fait à l'aide de gouaches appliquées avec une brosse par tamponnement

053

053

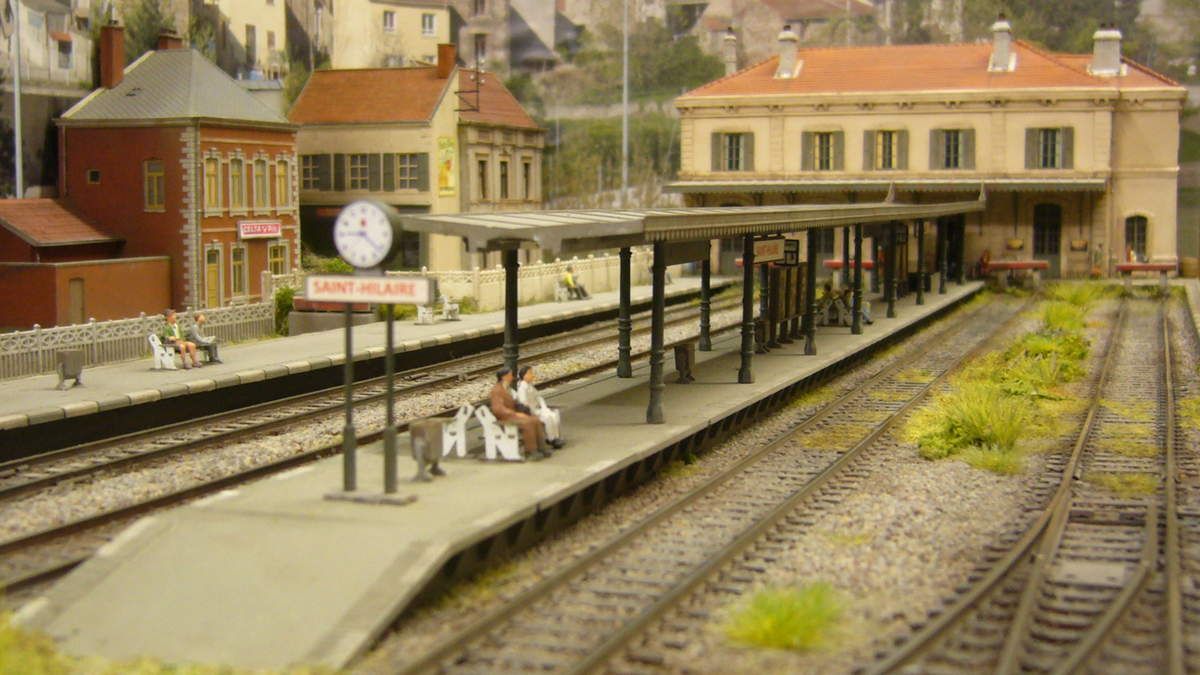

Sous cet angle, les perspectives de l'arrière plan sont bonnes, malgré la profondeur réduite du module

092

092

Côté Est, la zone de gare terminus nécessitera également quelques retouches sur le diorama, mais dans l'ensemble, c'est acceptable.

044

044

les façades d'immeubles Artitec s'accordent assez bien avec les images de fond de décor. Les perspectives sous cet angle restent convenables

023

023

Je peux maintenant continuer la déco du module avec notamment la pose de chevalets de levage pour les petits travaux de maintenance du matériel roulant (kit Faller). Ajout d'une barrière pour délimiter la zone du dépôt.

020

020

Un petit abri à vélos viendra compléter la déco du dépôt.

139

139

quelques buissons permettent une transition convenable avec le fond de décor

189

189

le petit bâtiment s'intègre bien dans le fond de décor urbain, une partie représentant une zone boisée.

145

145

Là encore, un peu de végétation (filets floqués) permet un raccord harmonieux avec le diorama d'arrière plan. Un chariot élévateur, un bac à graviers complètent la scène.

108

108

La zone de tunnels est recouverte de petits arbustes en zeechium et de filets floqués dans différents coloris pour masquer partiellement les rochers (écorces de pins repeintes)

078

078

Les voies ont été patinées avec de la terre à décor rouille, brun sale, noir, en insistant sur les zones d'aiguillages. Quelques rails et touffes d'herbages complètent la déco.

212

212

Une ligne électrique a été ajoutée pour simuler l'alimentation électrique de chaque immeuble, avec du fil à coudre très fin de couleur grise. Un vrai travail de patience!!!

145

145

Il ne reste plus qu'à tester la circulation avant de réinstaller le module dans sa vitrine

222

222

sans oublier de faire le branchement de tous les éclairages des bâtiments, lampadaires et accessoires lumineux.

177

177

le réglage d'intensité sera fait lorsque tout sera raccordé, mais déjà, je peux faire quelques essais d'éclairage nocturne.

238

238

vue nocturne de la remise

230

230

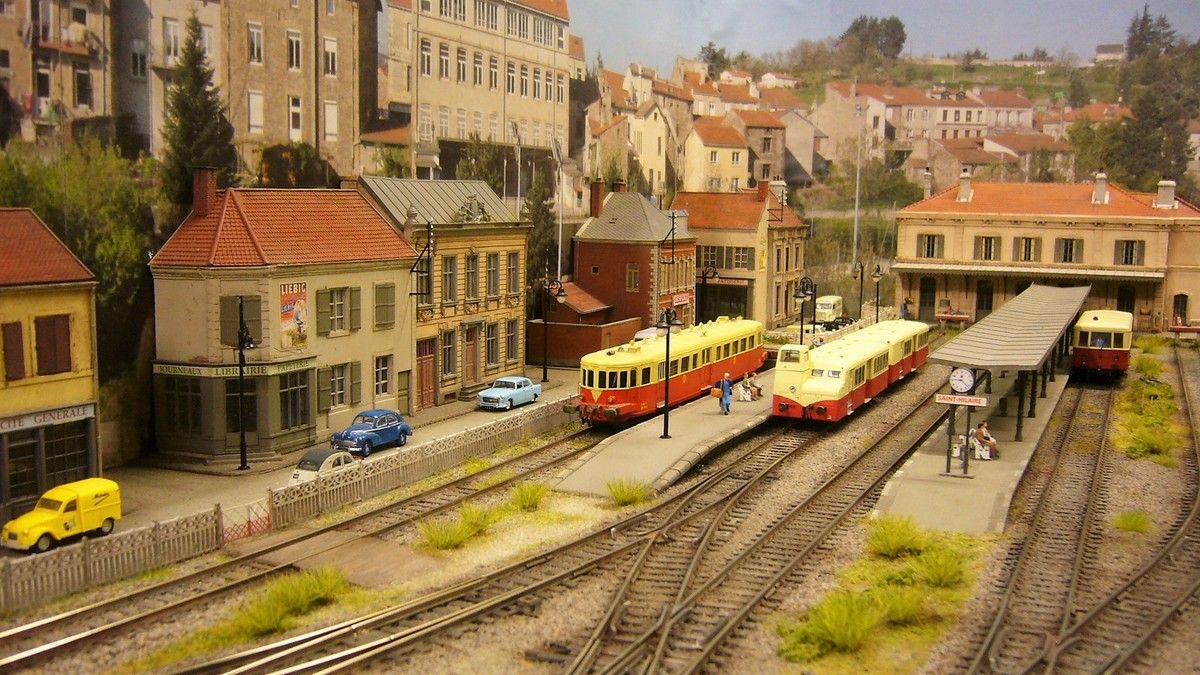

les travaux sont bien avancés, le module/coulisse  va pouvoir rejoindre sa vitrine où il sera raccordé à l'autre module dépôt.

243

243

249

249

Terminé, le module a retrouvé sa place dans la vitrine et je vais pouvoir à nouveau refaire circuler le matériel roulant dans ce nouveau décor.

Je ne regrette pas d'avoir consacré tout ce temps à sa déco, dans la mesure où la seconde partie du garage offrait une possibilité de visualiser cette maquette et donc de permettre de réaliser des photos et vidéos dans de bonnes conditions d'éclairage.

A +
