25 octobre 2017 3 25 /10 /octobre /2017 05:35
363

363

La firme R37 a produit de superbes autorails dont le X5616 qui peut être couplé avec une remorque immatriculée XR9207. Il est très facile d'améliorer la prise de contact de ces deux engins en adaptant un attelage conducteur magnétique REE. La photo ci dessus présente un couplage des deux modèles en version digitale sonorisée.

228

228

détail des attelages REE commercialisés par lot de 8 éléments

354

354

le démontage de la caisse ne pose pas de problème, cette dernière étant simplement clipsée sur le châssis.

356

356

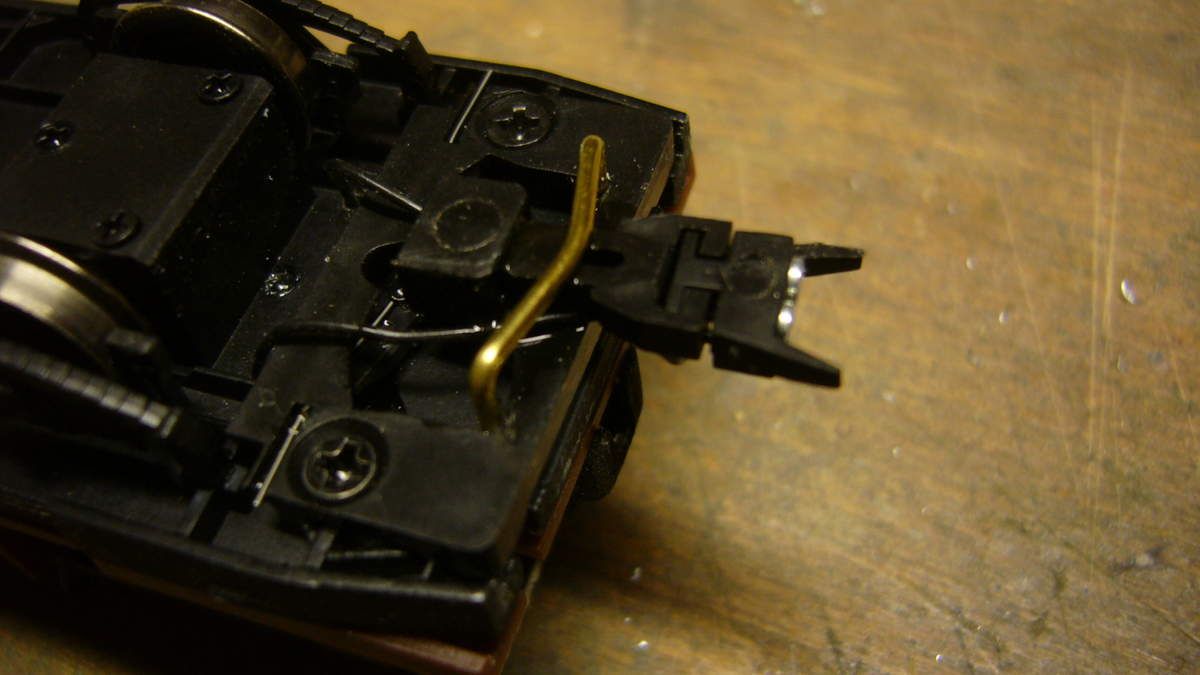

le système de timon à élongation variable adopté par le fabricant est relativement fragile et il faut veiller à régler le positionnement de l'attelage REE dans le logement correspondant. Il ne doit pas être enfoncé complètement dans le boîtier pour permettre aux deux engins d'être attelés tampons contre tampons, ce qui fragilise encore le couplage. Pour pallier la difficulté, j'avais installé une bride en laiton destinée à maintenir convenablement le timon, tout en autorisant son débattement latéral. En fait, lors des tests, j'ai pu me passer de ce montage qui a été supprimé.

357

357

Chaque élément est équipé d'une platine supportant le décodeur et les leds CMS assurant l'éclairage réversible des feux, et du compartiment voyageur. Les deux fils conducteurs de l'attelage REE traversent le châssis métallique qui doit être percé en conséquence, et sont soudés sur la platine à l'emplacement des fils visibles sur cette photo (noir et rouge)

358

358

J'ai positionné les têtes d'attelages REE à l'envers, ce qui permet de les surélever légèrement par rapport aux rails et d'éviter ainsi qu'ils accrochent en passant sur les zones d'aiguillages.

364

364

Le couplage est efficace, il est possible d'ajuster les attelages REE pour obtenir une jonction des deux engins tampons joints, d'autant que ces derniers à ressort sont fonctionnels.

365

365

l'attelage est discret, et il est très facile de séparer les deux éléments en exerçant une légère pression en direction opposée.

360

360

Sur l'élément moteur et la remorque, j'ai ajouté un conducteur dans le kiosque et des voyageurs (Preiser) dans les compartiments.

366

366

terminé, plus de plantage lorsque les deux éléments sont attelés, ce qui était récurrent notamment dans les zones d'aiguillages.

369

369

Une composition sympa qui trouve toute sa place sur les réseaux de style ancien. On peut simplement déplorer la faiblesse de traction dans les rampes avec la remorque, l'adhérence sur les rails étant limite. Peut-être que l'unique essieu moteur devrait être bandagé, dans la mesure où la ligne de contact avec la remorque est améliorée, mais cela priverait l'élément moteur d'un fonctionnement en solo....et a priori, le constructeur n'a rien prévu dans ce sens.



Partager cet article

Repost0

commentaires

barbut 25/12/2017 12:30

bonjour.
j'avais utilisé pour ce couplage les attelages magnétiques vendus en kit de 8 paires (normes NEM 362 + 0,6 mm) ce qui reste encore juste, grâce aux tampons joints montés sur ressorts. Comme les autres références sont encore plus courtes (NEM + 0,3 mm) elles seraient inadaptées à ce couplage R37. Il est toujours possible d'ajuster les attelages sur les boitiers NEM des autorails en sectionnant le renflement sur la patte extrême, mais dans ce cas, l'attelage doit être collé.

Deubeuliou 25/12/2017 11:56

Bonjour et d'abord félicitations pour vos ancien et nouveau réseaux, ainsi que pour tous les petits reportages et modes opératoires que vous nous gratifiez régulièrement dont celui-ci. Je suis possesseur comme vous de ce magnifique couplage mais avec une captation de courant aléatoire dans la mesure ou en plus je l'ai équipé d'un essieu bandagé. Votre tuto est parfaitement explicite. Mais lorsque je me rends sur le site REE, je m’aperçois que plusieurs références sont proposées avec normes et longueurs différentes. Aussi pourriez-vous m'indiquer le référence utilisée pour le montage qui nous intéresse. En l'attente de votre réponse, je vous souhaite de bonnes fêtes de fin d'année. Philippe
